描述

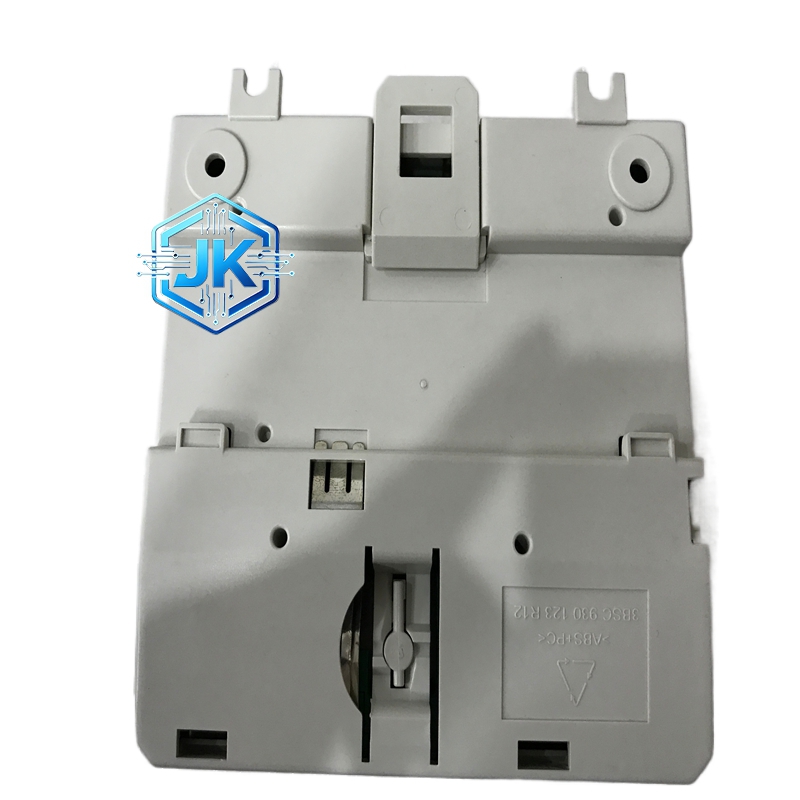

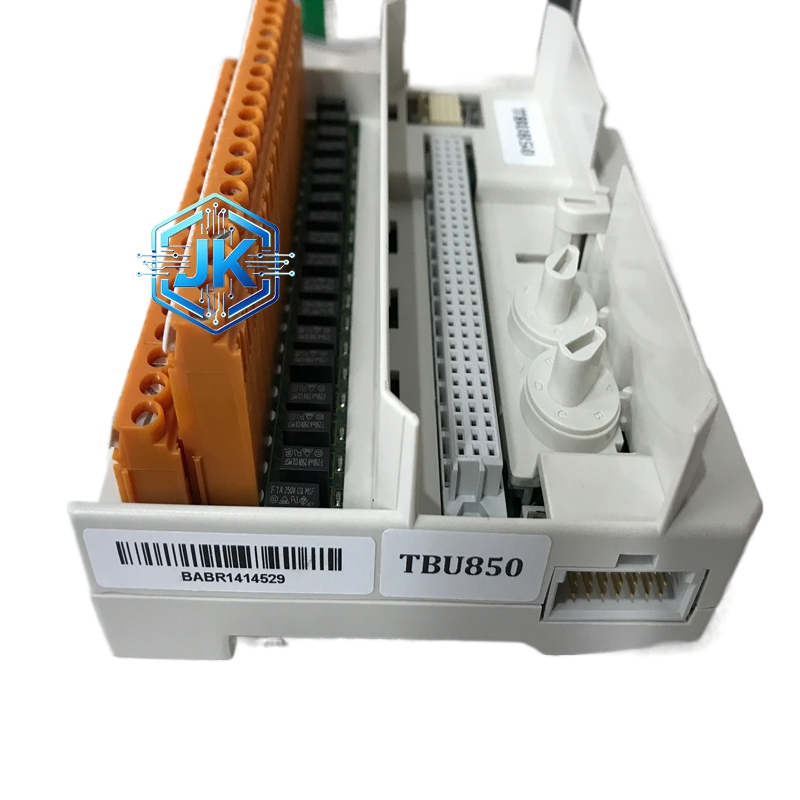

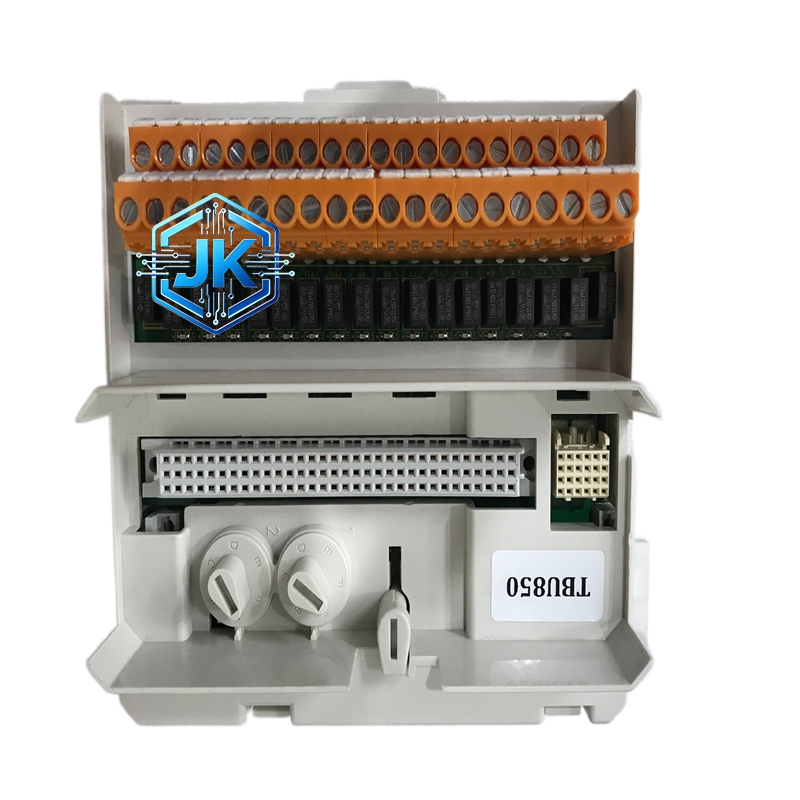

ABB TBU850 通用总线接口单元
技术规格：
所属系列：TBU800 系列通用总线接口
支持协议：PROFIBUS DP（主站/从站）、FF H1、DeviceNet、Modbus TCP/RTU
通信速率：PROFIBUS 最高 12 Mbps，FF 最高 31.25 kbps，DeviceNet 500 kbps
接口数量：3 个独立通信口
供电：DC 24V，范围 DC 18V 至 32V
功耗：典型值 < 4W
防护等级：IP20（柜内）
工作温度：-10℃ 至 +60℃
功能特点：
三总线同时运行：可同时连接 PROFIBUS、FF 和 DeviceNet 三种总线
主站功能：PROFIBUS 模式下支持主站功能，可主动轮询从站
透明桥接：支持任意两种总线之间的数据透明桥接
OPC UA 网关：内置 OPC UA 客户端功能，可直接将现场数据上传至 IT 系统
远程诊断：支持通过以太网进行远程配置和故障诊断
性能参数：
最大 FF 设备数：64 个（V2 版本）
最大 PROFIBUS 从站数****：126 个
最大 DeviceNet 从站数****：64 个
桥接延迟：< 5ms
MTBF：> 70000 小时
材质构成：
外壳：金属外壳（铝合金），散热性能优于塑料版本
PCB：六层 FR-4 高密度电路板
通信芯片：多组独立 ASIC 芯片
连接器：工业级航空插头（部分版本）
结构特征：
尺寸：约 150mm x 100mm x 40mm
安装方式****：DIN 导轨安装 或 面板开孔安装
前面板：多色 LED 状态指示灯阵列 + 液晶显示窗（部分版本）
接线端子：三组独立总线接线区 + 电源区 + 以太网口
工作原理：
TBU850 内部有三个独立的通信处理器，分别运行 PROFIBUS、FF 和 DeviceNet 协议栈。当需要桥接时，数据从源总线进入对应的处理器，经过协议解析后存入共享内存，目标总线的处理器从共享内存读取数据并按目标协议封装后发送出去。整个桥接过程由实时操作系统调度，确保低延迟和高可靠性。
安装要求：
三种总线的电缆必须分开布线，间距大于 10cm
每种总线段的终端电阻必须按规范安装
以太网口用于远程诊断时，需设置静态 IP 地址
安装位置应远离大功率变频器，避免电磁干扰
使用注意事项：
同时运行三种总线时，总功耗会增加，需确保供电容量充足
DeviceNet 总线需要额外的 24V 电源供电给从站设备
桥接配置需要在 ABB 的专用软件中完成，不可手动修改
定期检查各总线的通信错误计数，异常升高时需排查线路
