描述

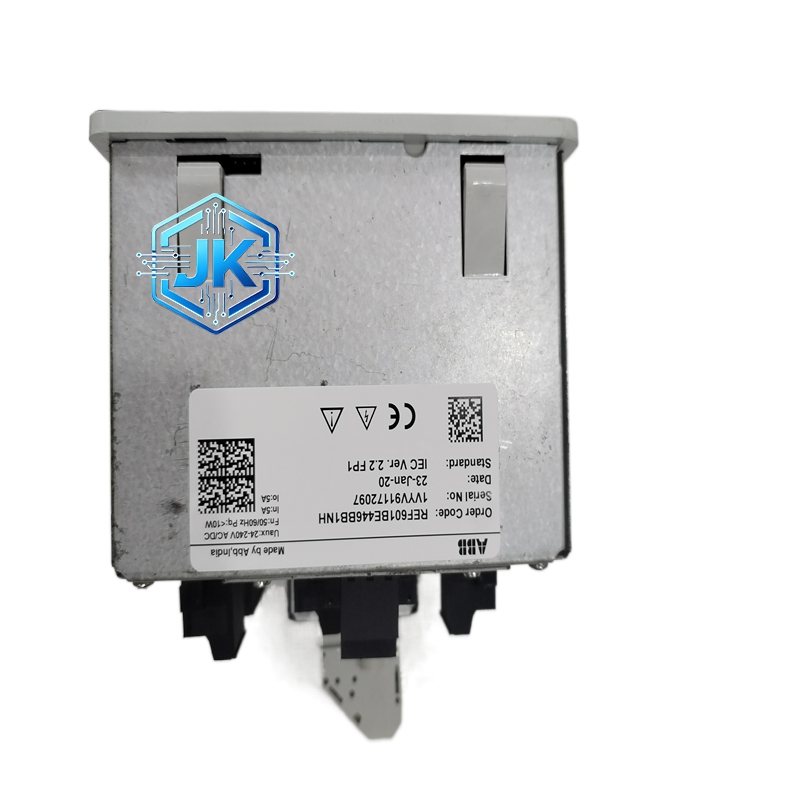

ABB REF601 变压器/发电机保护继电器

• 技术规格：
  • 额定电流： 1 A或5 A（可选）
  • 额定电压： 110 V（线电压）
  • 测量精度： 电流0.05级，电压0.1级（全系列最高精度）
  • 差动保护： 比率制动差动、分相差动、零序差动
  • 后备保护： 复合电压闭锁过流、负序过流、过负荷、过励磁
  • 发电机保护： 失磁保护、逆功率保护、失步保护、定子接地保护、转子接地保护
  • 非电量保护： 瓦斯、温度、压力、油位等（16路专用输入）
  • 通信接口： 2个以太网端口 + 1个光纤接口（GOOSE/SV）+ 2个RS485串口
  • 二进制输入： 24路
  • 二进制输出： 10路
  • 工作电压： 110 V DC/AC或220 V DC/AC
  • 功耗： 小于25 W
  • 防护等级： IP54（前面板）
  • 安装方式： 盘面安装或DIN导轨安装

  功能特点：

  • 全系列最高精度测量（电流0.05级），可替代高精度变送器
  • 分相差动保护，可检测变压器内部的匝间短路
  • 零序差动保护，灵敏度极高，可检测高阻接地故障
  • 完整的发电机保护功能库，满足大型汽轮发电机和水轮发电机的保护需求
  • 失磁保护采用阻抗圆+异步边界复合判据，动作可靠
  • 逆功率保护和失步保护支持多种阻抗特性
  • 内置故障录波，采样率高达16000 Hz，可完整记录暂态过程
  • 双以太网端口支持PRP/HSR冗余协议，通信可靠性极高
  • 光纤接口支持IEC 61850 GOOSE和SV，实现与其他IED的毫秒级联动
  • 内置GPS/北斗对时，时间精度小于0.5微秒
  • 支持ABB Ability智能运维平台的远程诊断

  应用场景：

  • 220kV至1000kV大型电力变压器保护（主变、高备变、启备变）
  • 大型汽轮发电机和水轮发电机保护（600MW及以上）
  • 大型电动机保护（10kV及以上高压电动机）
  • 并联电抗器和串联电容器保护
  • 需要最高精度测量和最快保护速度的关键设备

  材质构成：

  • 外壳：压铸铝合金+不锈钢前面板，防护等级IP54
  • 前面板：10.1英寸彩色TFT触摸屏（1024×600像素），支持多点触控
  • 端子排：航空级黄铜镀金端子，接触电阻小于1毫欧
  • PCB板：10层高TG FR-4板材（Tg190），HDI工艺，沉金表面处理
  • 内部存储：256 MB Flash + 128 MB DDR3 RAM
  • 散热结构：铜质热管+铝合金散热鳍片+强制风冷接口

  结构特征：
  采用大尺寸前面板设计（约350毫米×280毫米），10.1英寸彩色触摸屏提供全图形化操作界面，支持多窗口同时显示。正面设有USB接口和SD卡插槽，便于数据导出。背面设有双以太网端口、光纤接口、双RS485串口和24路I/O端子。模块内部采用三层PCB堆叠设计，模拟量、数字量和电源电路完全隔离。

  工作原理：
  REF601采用ABB自研的第四代保护算法引擎，双核CPU主频超过500 MHz，每0.5毫秒完成一次全套保护计算。分相差动保护通过独立计算每相的差动电流和制动电流，可灵敏检测匝间短路。发电机失磁保护通过实时计算机端阻抗并与异步阻抗边界比较，准确判断失磁状态。GOOSE通信模块以小于1毫秒的速度发送跳闸信号，确保全线速动。

  安装要求：

  • 安装在专用继电保护屏上，需有独立的接地系统
  • 光纤电缆使用ABB原装跳线，弯曲半径不小于50毫米
  • 双以太网端口需分别连接至不同的网络交换机，支持PRP/HSR冗余
  • GPS/北斗对时天线安装在室外，电缆长度不超过100米
  • 装置前后需预留至少150毫米的维护空间
  • 安装环境温度-20℃至+55℃

  使用注意事项：

  • REF601为高端产品，配置复杂，必须由ABB认证高级工程师进行整定
  • 彩色触摸屏使用专用清洁布清洁，禁止使用有机溶剂
  • GPS对时信号中断需立即检查，对时丢失超过5分钟需重新校准保护
  • 光纤接口不使用时需盖好防尘盖
  • 固件升级需在计划停电窗口期进行，升级前必须完整备份定值和配置
  • 装置内部有强制风冷模块，需定期检查风扇运行状态
  • SD卡中的录波数据需定期导出，避免存储空间不足
