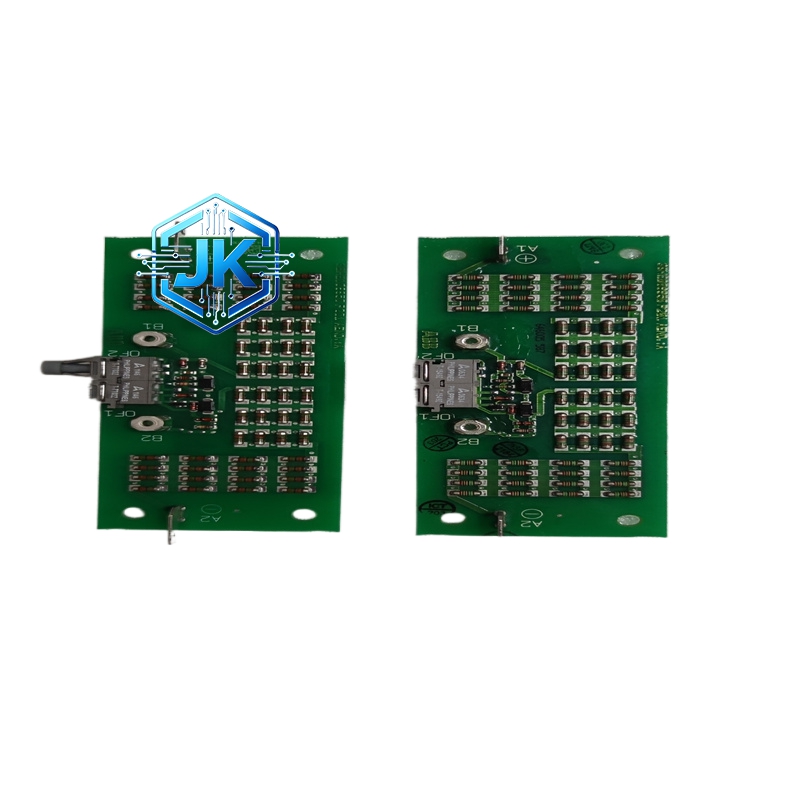

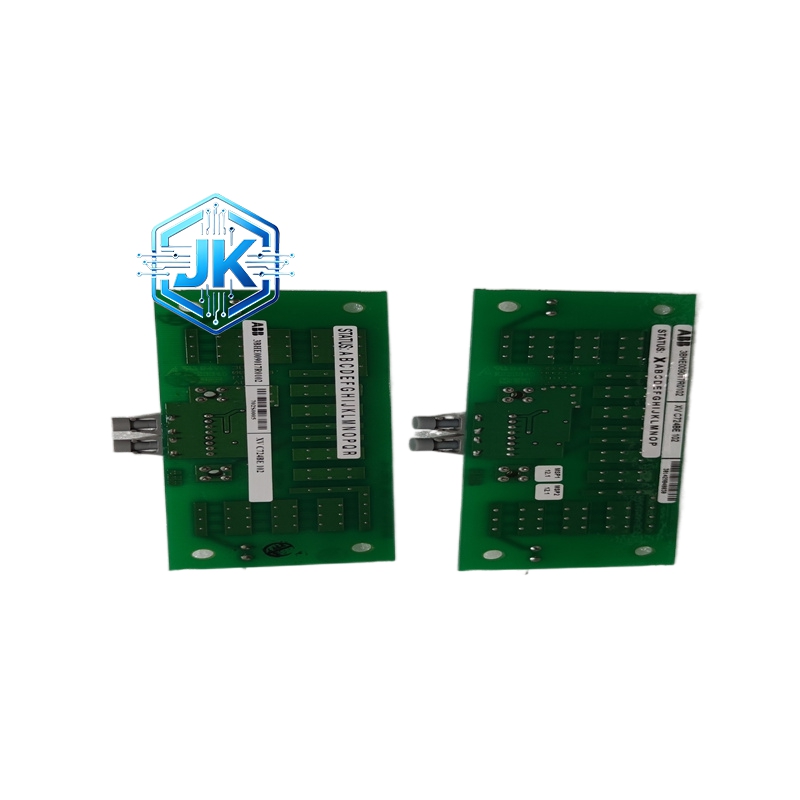

ABB 3BHE009017R0102（XVC724BE102）ACS2000 中压变频器检测板
技术规格：
- 产品类型：中压变频器短路检测板
- 型号编码：3BHE009017R0102（XVC724BE102）
- 适配设备：ABB ACS2000 系列 4kV 中压变频器
- 供电电压：24V DC（±10%）
- 功耗：≤1W
- 检测响应时间：≤1μs
- 工作温度：-40℃至 + 70℃
- 存储温度：-40℃至 + 85℃
- 防护等级：IP20
- 尺寸：100mm×50mm×20mm
- 重量：0.1kg
- 接口：镀金工业级连接器
功能特点：
- 超快速短路检测：响应时间≤1μs，瞬间捕捉输出电压短路异常
- 精准故障识别：区分短路、过载、电压波动，避免误触发
- 高抗干扰能力：涂层加固设计，耐受强电磁干扰
- 紧凑型轻量化：体积小、重量轻，适配变频器内部狭小空间
- 长期稳定运行：工业级元器件，寿命长，免维护
性能参数：
- 检测精度：±2%
- 绝缘电阻：≥50MΩ（500V DC）
- 抗振动：8g（20-500Hz）
- 信号输出：数字故障信号（TTL 电平）
材质构成：
- 基板：FR-4 环氧玻璃纤维板（三防涂层）
- 元器件：高精度贴片电阻、电容、高速运算放大器
- 连接器：镀金铜合金
结构特征：
- 小型化 PCB 板设计
- 板载状态指示灯（电源 / 故障）
- 边缘插拔式连接器
工作原理：
实时监测变频器输出电压波形，通过高速运算识别电压骤降短路特征，立即向变频器控制单元发送触发信号，驱动停机保护，避免故障蔓延。
优势亮点：
- 微秒级响应，精准阻断短路故障，保护变频器核心部件
- 三防涂层设计，适配高温、潮湿、粉尘恶劣环境
- 轻量化紧凑型，安装便捷，不占用额外空间
适用行业：
- 冶金：轧机主传动、高炉鼓风机中压变频驱动
- 水泥：窑主电机、生料磨、水泥磨中压变频器
- 油气：压缩机、泵组中压变频驱动
- 电力：引风机、送风机中压变频调速
型号系列：XVC 系列变频器检测板
安装要求：
- 变频器内部专用卡槽固定
- 连接器插接牢固，无松动
- 远离功率模块等强热源
使用注意事项：
- 严禁带电插拔板卡
- 定期检查连接器紧固状态
- 避免粉尘、油污污染板卡表面
