描述

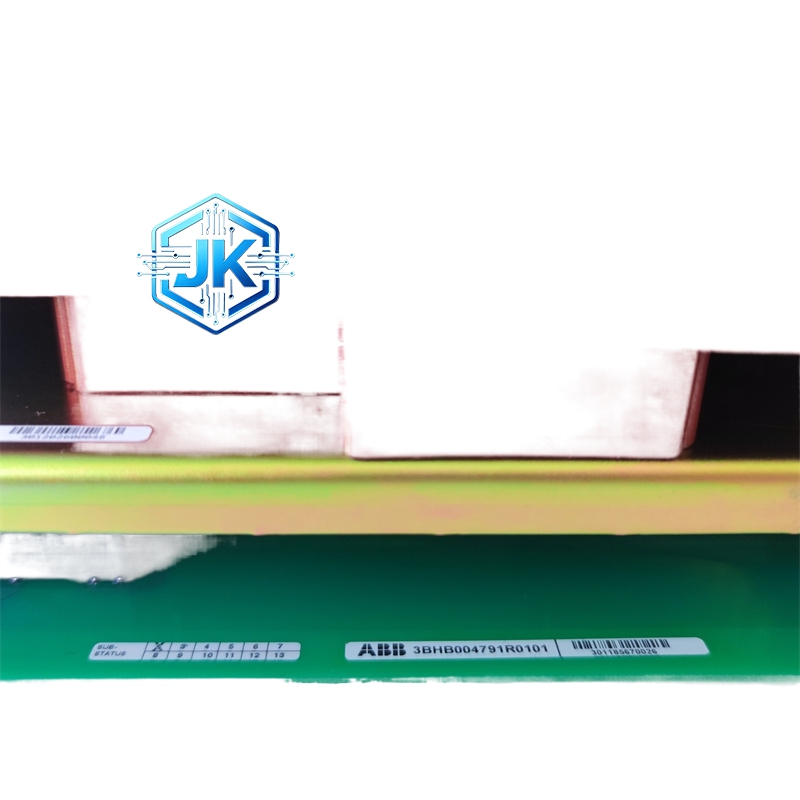

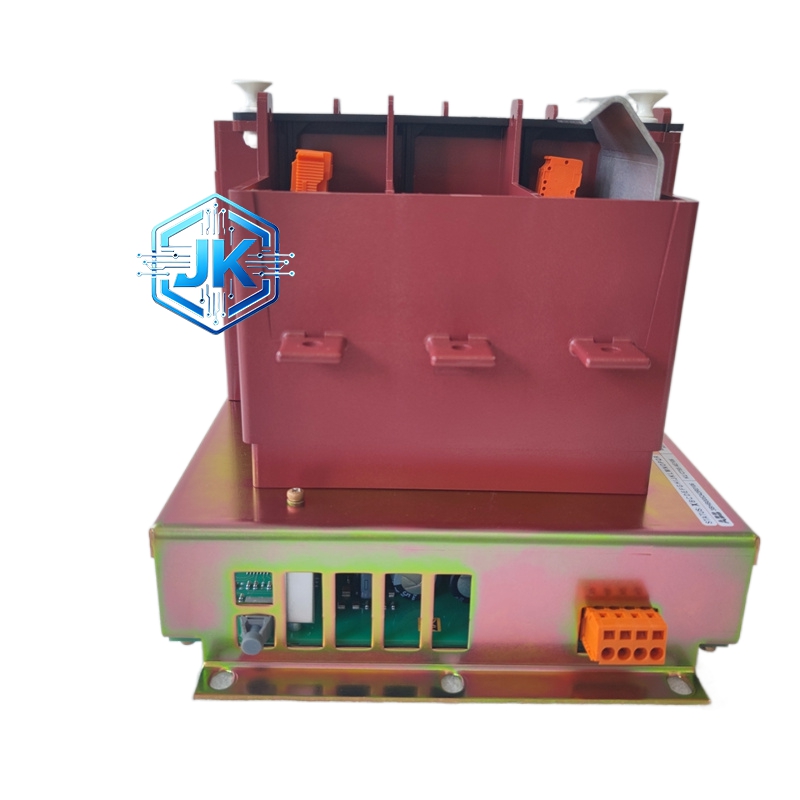

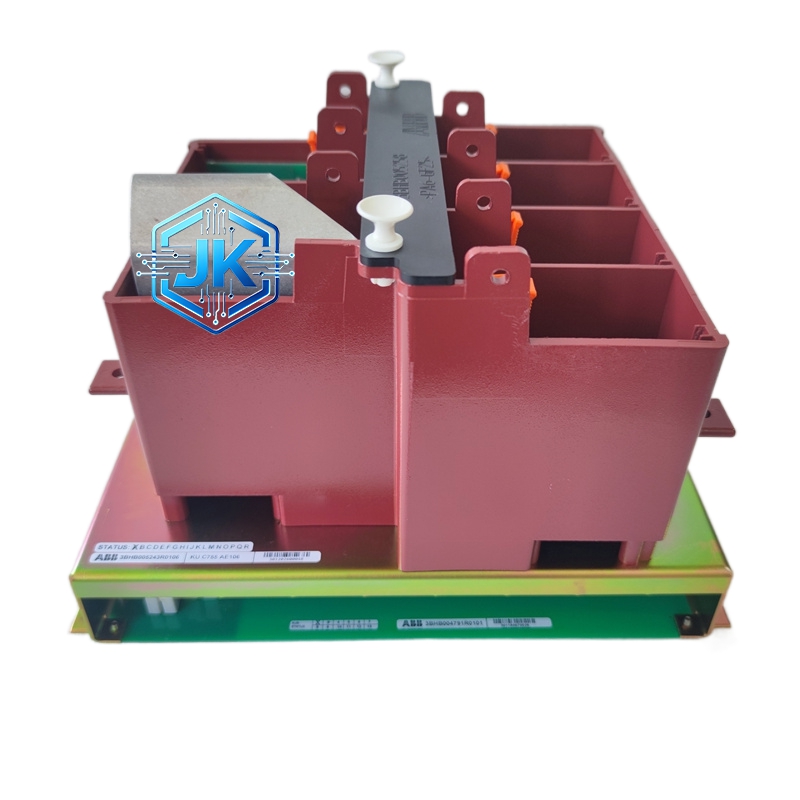

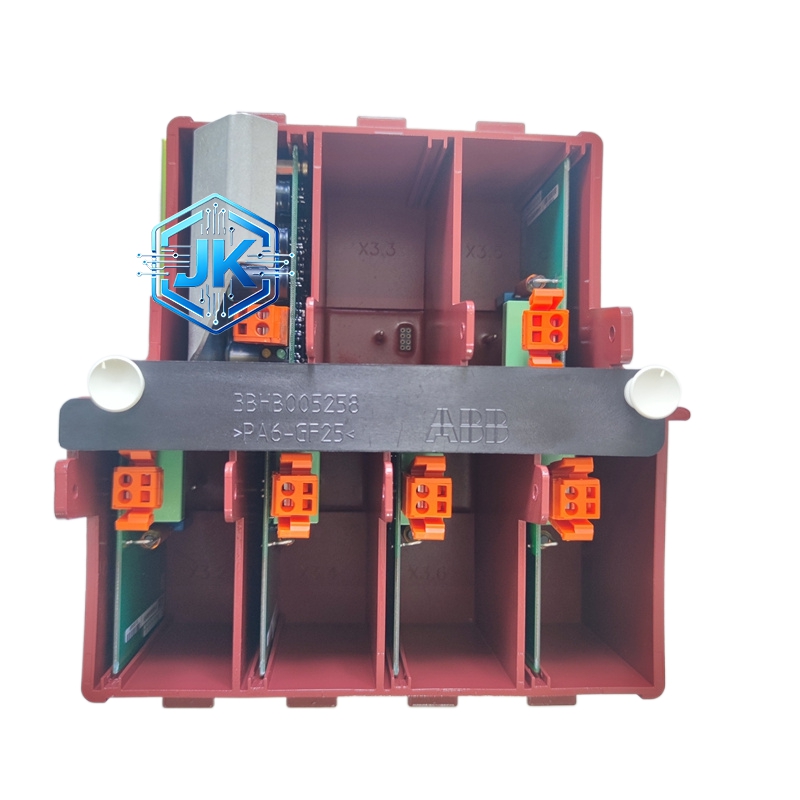

ABB KUC755AE106 3BHB005243R0106 驱动单元模块
技术规格：
- 型号全称：KUC755AE106 / 3BHB005243R0106
- 工作电压：DC 24V（波动范围 18V–32V），主回路 AC 380–690V
- 额定功耗：≤15W（控制回路）
- 输出功率：适配 37kW–75kW 驱动负载
- 通信接口：Profibus‑DP、Modbus‑RTU、RS‑485
- 频率响应：0–10kHz（控制带宽）
- 绝缘耐压：AC 2000V/1min（输入‑输出‑壳体）
- 电磁兼容：符合 IEC 61000‑6‑2、IEC 61000‑4‑2/3/4/5
- 工作温度：-10℃～+60℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%–95% RH（无凝露）
- 防护等级：IP20（前面板）
- 外形尺寸：180mm×120mm×80mm
- 重量：约 1.5kg
- 安装方式：标准 35mm DIN 导轨安装 / 面板安装
功能特点：
- 功率转换与驱动输出：将控制信号转换为大功率驱动输出，适配变频与励磁场景
- 多协议通信：支持 Profibus‑DP、Modbus‑RTU 等，无缝对接 PLC 与上位系统
- 实时闭环控制：内置 PID 调节，实现转速、转矩、电流高精度闭环
- 硬件故障自诊断：过流、过压、过热、短路、缺相实时检测并报警
- 热插拔冗余：支持 1:1 热备冗余，切换时间≤100ms，系统无停机
- 宽温工业级设计：-10℃～+60℃稳定运行，适应严苛工业现场
性能参数：
- 控制精度：转速误差≤±0.01% FS，电流误差≤±0.5% FS
- 响应时间：≤5ms（阶跃响应）
- 过载能力：1.5 倍额定电流，持续 60 秒
- 故障诊断覆盖率：≥99.5%（硬件、通信、外设故障）
- 程序存储容量：512KB Flash，256KB RAM
- 数据记录容量：1000 条历史故障记录
材质构成：
- 基板：阻燃 FR‑4 玻纤板，双层覆铜
- 外壳：阻燃 ABS 工程塑料 + 铝合金散热底座
- 电子元件：工业级电容、IGBT、光电耦合器、高精度运放
- 接插件：镀金铜合金，防氧化、低接触电阻
结构特征：
- 紧凑型模块化设计：体积小、集成度高，柜内布局灵活
- 垂直散热风道：上下通风，散热效率高，降低热积累
- 可插拔端子排：接线便捷，维护无需拆整机
- LED 状态指示灯：电源、运行、通信、故障四色 LED，状态直观
- 接地屏蔽层：全板接地屏蔽，抗电磁干扰能力强
工作原理：
- 接收上位控制器（PLC/DCS）的控制指令与给定信号
- 内部 DSP 处理器进行 PID 运算、PWM 调制及故障检测
- 驱动 IGBT 功率单元实现 AC‑DC‑AC 或 DC‑AC 电能转换
- 输出可调频率、可调电压的驱动电源至电机 / 励磁绕组
- 实时采集电流、电压、温度信号，闭环修正输出，保障稳定运行
优势亮点：
- 高可靠性：工业级元器件 + 冗余设计，MTBF≥100,000 小时
- 高精度控制：全闭环算法，转速 / 转矩控制精度行业领先
- 强抗干扰：多层屏蔽 + EMC 优化设计，适应变频器、大功率电机旁强 EMI 环境
- 易维护：热插拔、可插拔端子、故障自诊断，降低运维成本
- 全系统兼容：适配 ABB ACS 系列变频器、励磁系统及主流 PLC
适用行业：
- 电力：火电 / 核电励磁系统、变频风机 / 泵组
- 油气：压缩机、透平机械、抽油机变频驱动
- 化工：高压釜、离心机、鼓风机变频控制
- 冶金：轧机主传动、风机、水泵变频系统
- 通用工业：高速电机、精密主轴、起重机驱动
