描述

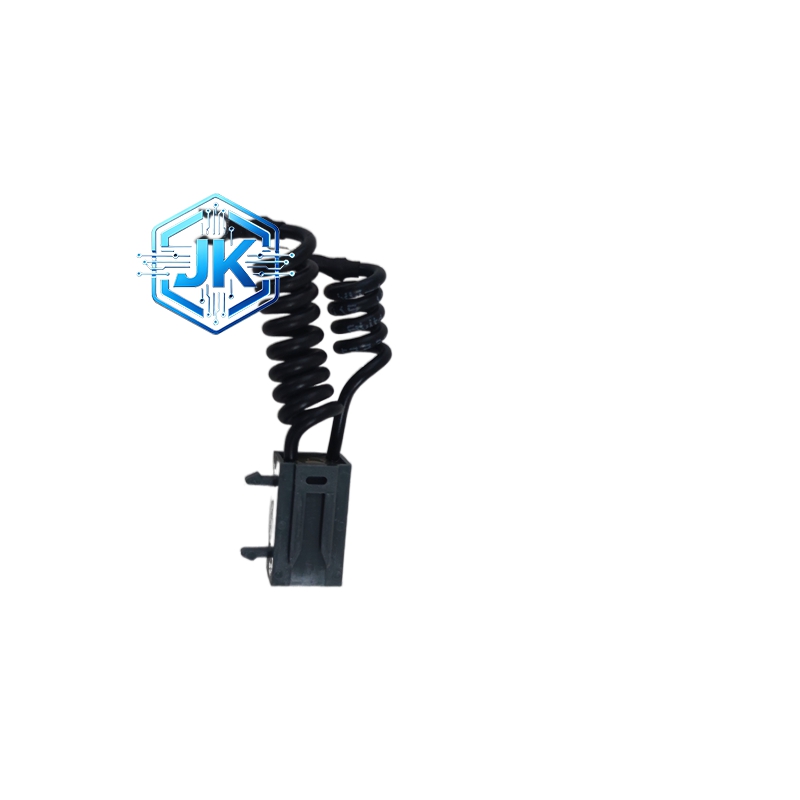

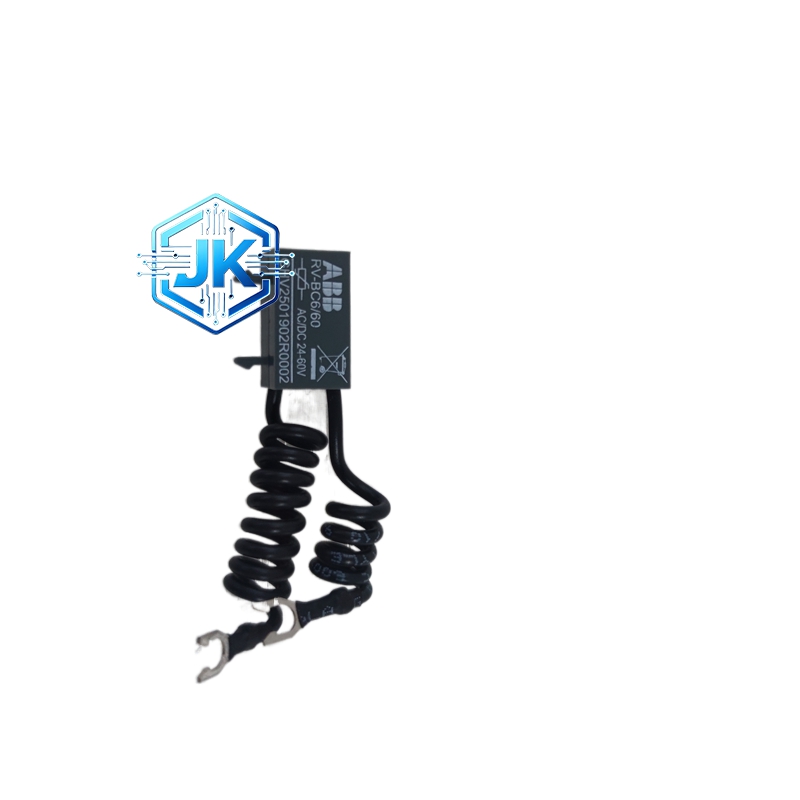

ABB GHV2501902R0002（RV-BC6/60）接触器线圈浪涌抑制器
技术规格
- 型号：GHV2501902R0002；替代型号：RV-BC6/60
- 适用线圈电压：24VDC~60VDC
- 压敏电压：68V
- 最大持续工作电压：60VDC
- 浪涌电流容量：10kA（8/20μs）
- 响应时间：≤25ns
- 工作温度：-40℃~+85℃；存储温度：-40℃~+100℃
- 防护等级：IP40
- 尺寸 / 重量：40mm×20mm×10mm；约 25g
功能特点
- 过电压吸收：吸收线圈断电感应过电压，峰值抑制至≤100V。
- 保护电子元件：防止 PLC 输出模块、继电器、芯片等被过电压击穿。
- 延长接触器寿命：减少线圈过电压冲击，延缓绝缘老化。
- 安装便捷：直接并联于接触器线圈两端，接线简单。
- 宽电压适配：24~60VDC 通用，适配 B6/B7 系列微型接触器。
性能参数
- 漏电流：≤100μA@60VDC。
- 绝缘电阻：≥1000MΩ@500V DC。
- 耐振动：10~500Hz，2g 振动无损坏。
- 寿命：≥10 万次浪涌吸收，性能无衰减。
材质构成
- 外壳：阻燃尼龙工程塑料，绝缘性好、抗老化。
- 核心元件：氧化锌压敏电阻芯片，响应快、通流容量大。
- 引线：耐高温多股铜芯线，绝缘层耐油耐老化。
结构特征
- 小型长方体密封结构，防潮防尘。
- 两端：带绝缘护套的引线，便于接线。
- 内部：压敏电阻芯片密封填充，散热良好。
工作原理
浪涌抑制器并联在接触器线圈两端；线圈通电时，压敏电阻呈高阻状态，不影响线圈正常工作；线圈断电瞬间，电感线圈产生数千伏感应过电压，当电压达到压敏电阻阈值（68V）时，电阻迅速击穿导通，将过电压钳位在安全范围，吸收浪涌能量；过电压消失后，电阻恢复高阻状态，等待下次动作。
优势亮点
- 高效浪涌抑制：快速吸收过电压，保护精密电子元件。
- 通用适配：24~60VDC 宽电压，适配 ABB B6/B7 微型接触器。
- 免维护长寿命：密封设计，10 万次动作无衰减。
- 安装简便：直接并联线圈两端，无需额外配件。
适用行业
工业自动化控制柜、PLC 控制系统、楼宇自控、暖通空调、包装机械、食品制药、汽车制造、小型电机控制、ABB B6/B7 系列接触器配套。
安装要求
- 并联安装：两根引线直接并联在接触器线圈的正负极两端。
- 引线尽量短：长度≤15cm，减少浪涌反射。
- 安装位置：靠近接触器线圈，远离敏感电子元件。
- 环境：温度 – 40℃~+85℃，干燥无腐蚀性气体。
使用注意事项
- 严禁串联接入电路，必须并联在线圈两端。
- 适配电压24~60VDC，不可用于交流线圈。
- 定期检查引线绝缘层，破损及时更换。
- 浪涌抑制器损坏后，需更换同型号产品。
- 避免在强电磁干扰环境中与敏感元件近距离安装。
