描述

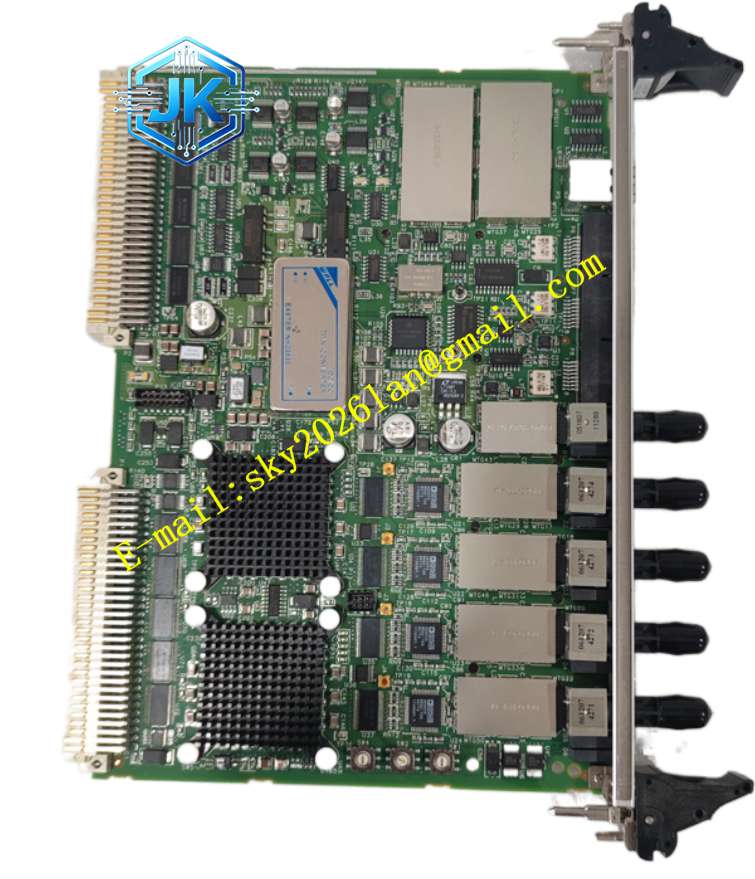

ZYGO ZMI-4104
技术规格
- 硬件架构： 6U VME64x 标准插卡结构，支持背板高速数据交互。
- 测量通道： 单卡支持 4 路独立测量轴，四路信号同步采集。
- 位置分辨率： 0.15 nm（亚纳米级）。
- 最大测量速度： ±2.55 m/s。
- 高速精度： 在最大速度下，测量精度 σ 值可达 0.2 nm。
- 线性度误差： ±0.5 ppm。
- 采样率： 5 MHz。
- 通道同步抖动： <2 ns。
- 最低接收光功率： 0.07 µW，适配远距离光路测量。
- 兼容激光器： 支持 ZYGO 7702、7714、7724 系列激光光源。
- 数据接口： 支持 EtherCAT、RS-422、USB 3.0 等多种高速通信接口。
功能特点
- 循环误差补偿： 搭载 ZYGO 专利的循环误差减小（Cyclic Error Reduction）算法，自动、无缝地消除干涉测量系统中固有的非线性误差，确保在大行程移动中保持纳米级精度。
- 动态信号校正： 集成动态信号校正（DSC）算法，有效抑制环境振动干扰，提升在复杂工业环境下的测量稳定性。
- 环境实时补偿： 板载传感器与算法可根据温度、湿度、气压变化，实时计算并修正空气折射率，维持实验室级测量精度。
- 多轴同步： 具备极低的通道同步抖动，满足多轴协同运动系统对同步性的严苛要求。
- 模块化扩展： 支持多板卡在标准 VME 机箱中级联，无需额外网关，系统最大可扩展至 64 个测量轴。
- 智能诊断： 内置信号质量监测（信噪比 >30 dB）和自动光束对准故障检测功能，前面板状态指示灯便于快速识别通道、供电及通讯故障。
应用场景
- 半导体制造： 用于光刻机晶圆步进台、掩模对准器、电子束写入器等设备的纳米级位置反馈与闭环控制。
- 精密工程： 高精度数控机床、超精密磨床、坐标测量机（CMM）的校准与实时位置监控。
- 科学研究： 引力波探测（如 LIGO 级设施）、纳米材料表征、超精密光学元件加工与检测。
- 航空航天： 飞行器精密部件装配、大型天线与光学载荷的对准与测试。
- 平板显示： LCD/OLED 面板制造中的玻璃基板平整度检测与化学蚀刻过程监控。
性能参数
- 位置分辨率： 0.15 nm
- 最大速度下精度 (σ)： 0.2 nm
- 线性度误差： ±0.5 ppm
- 采样率： 5 MHz
- 通道同步抖动： <2 ns
- 最低接收光功率： 0.07 µW
- EtherCAT 周期时间： ≤100 μs
- 抗振动能力： 0.5g (5-500 Hz, 符合 ISO 10816-3 标准)
材质构成
- 电路板： 高多层工业级 PCB，表面采用 conformal coating（保形涂层）处理，防潮、防盐雾、防霉菌。
- 核心器件： 双冗余 FPGA 架构，确保高可靠性与实时性；选用高精度、低温漂的模拟前端器件。
- 连接器： 工业级光纤输入接口与 VME 背板连接器，具备高插拔寿命与良好的电磁屏蔽性能。
- 外壳/面板： 符合 6U VME 标准的金属前面板与导槽，提供电磁兼容（EMC）屏蔽与机械支撑。
结构特征
- 标准尺寸： 6U VME64x 标准插卡，外形尺寸 185 mm × 135 mm × 28 mm。
- 重量： 净重 0.68 kg。
- 接口布局： 前面板配备光纤光学输入接口、状态指示灯及诊断接口；通过 VME 背板连接器与机箱进行数据与电源交互。
- 防护等级： IP20，必须安装在密闭电控机柜内部使用。
- 模块化设计： 采用即插即用设计，支持热插拔（需系统支持），便于系统维护与升级。
工作原理
ZMI-4104 基于外差式激光干涉测量原理工作。ZYGO 激光头发出具有固定频率差的双频激光，经干涉仪分光后，一束为参考光，另一束为测量光。测量光经目标反射镜返回后与参考光发生干涉，产生包含位移信息的拍频信号。ZMI-4104 板卡通过光纤接收此光学信号，利用 FPGA 进行高速正交解调与相位提取，结合专利算法实时补偿循环误差与环境折射率变化，最终将相位变化转换为高精度的绝对位移值，并通过 EtherCAT 等总线输出给运动控制器。
安装要求
- 机箱要求： 必须安装在符合 6U VME64x 标准的机箱中，确保背板连接器接触良好。
- 供电要求： 直流 24V 供电，电压波动范围 ±10%，单卡最大功耗 45W。
- 环境要求： 工作温度 0℃ ~ +50℃（推荐精密测量环境为 15℃~35℃，温度稳定度越高越好）；环境湿度 5%~95%，无凝露。
- 光路连接： 使用 ZYGO 指定规格的光纤跳线连接干涉仪与板卡，确保光纤弯曲半径符合要求，避免过度弯折导致光功率衰减。
- 接地与屏蔽： 机箱必须良好接地，光纤接头保持清洁，避免灰尘污染导致信号质量下降。
