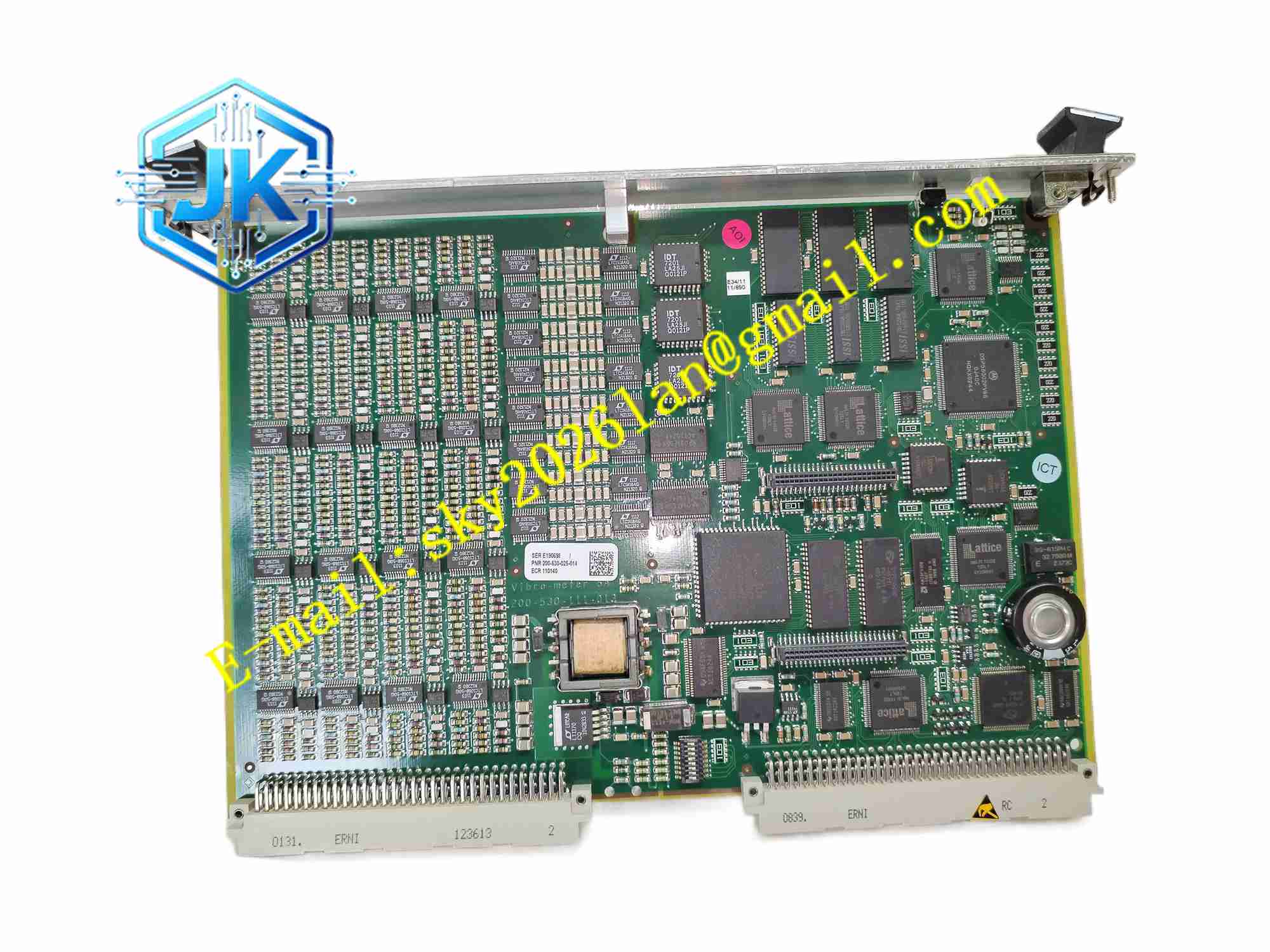

Vibro-Meter VM600 CMC16
技术规格： 型号：VM600 CMC16 产品类型：16 通道状态监测采集板 配套板卡：IOC16T 后端 IO 板 通道配置：16 路动态信号通道，4 路键相转速通道 模数转换精度：24 位 采样模式：多通道同步采样 防护等级：IP00，机架内安装 供电：机架背板总线供电 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE，API670
功能特点： 16 通道同步采集动态振动信号，支持加速度、速度、电涡流位移传感器信号输入。 内置高速 FFT 运算，实时生成频谱、波形、阶次分析数据。 转速键相通道实现阶次跟踪采样，适配变转速旋转机械。 采集振动幅值趋势数据，长期记录设备振动变化曲线。 通道断线、传感器故障实时诊断并上报。 数据上传至 CPUM 主控板，转发至 VibroSight 软件进行设备故障诊断分析。 参数软件组态，设置采样频率、滤波参数、报警阈值。
应用场景： 汽轮机、压缩机、风机、电机的振动故障诊断，预测性维护在线监测，工厂旋转机械状态评估，振动频谱分析系统。
性能参数： 24 位高精度 AD 采样，动态范围大 多通道同步采样，通道相位一致性高 FFT 计算分辨率高，可精细识别故障频率分量 支持长时间波形记录，捕捉瞬态振动冲击 长期连续稳定采集，温漂低
材质构成： 电路板：多层高速 FR4 PCB，高速 AD 采集芯片、DSP 数字信号处理器 背板连接器：镀金 VME 总线连接器 板载存储芯片，缓存波形与频谱数据 金属加固面板，LED 状态指示灯
结构特征： 6U VME 插卡式结构，机架前端插槽安装，金属面板带插拔拉手。 前面板布置电源、故障、采集状态 LED 指示灯。 背部 VME 连接器接入机架背板，和 CPUM、IOC16T 通讯。 IP00 裸板，需要安装在 ABE040 机柜内。
工作原理： 传感器动态信号经过 IOC16T 调理隔离后送入 CMC16，24 位 AD 芯片同步完成模数转换。DSP 处理器对数字化振动信号做滤波、FFT 频谱运算、阶次分析，计算振动幅值、频谱分量、时域波形。采集数据传输至 CPUM 主控板，上传至 VibroSight 软件，供工程师查看频谱、趋势，识别轴承、转子早期故障。板卡持续监测输入回路，传感器断线触发故障告警。
安装要求： CMC16 安装于 ABE040 机架前插槽，后端对应位置安装 IOC16T 板卡。 传感器屏蔽电缆接入 IOC16T 端子，屏蔽单端接地。 信号线远离大功率变频电缆，降低电磁干扰。 机柜通风散热，机架可靠保护接地。
使用注意事项： 断电进行接线操作，佩戴防静电手环。 更换板卡后，重新下载采集组态参数。 传感器线缆长度、阻抗必须匹配探头规格。 板卡内部元器件不可维修，故障整体更换。
