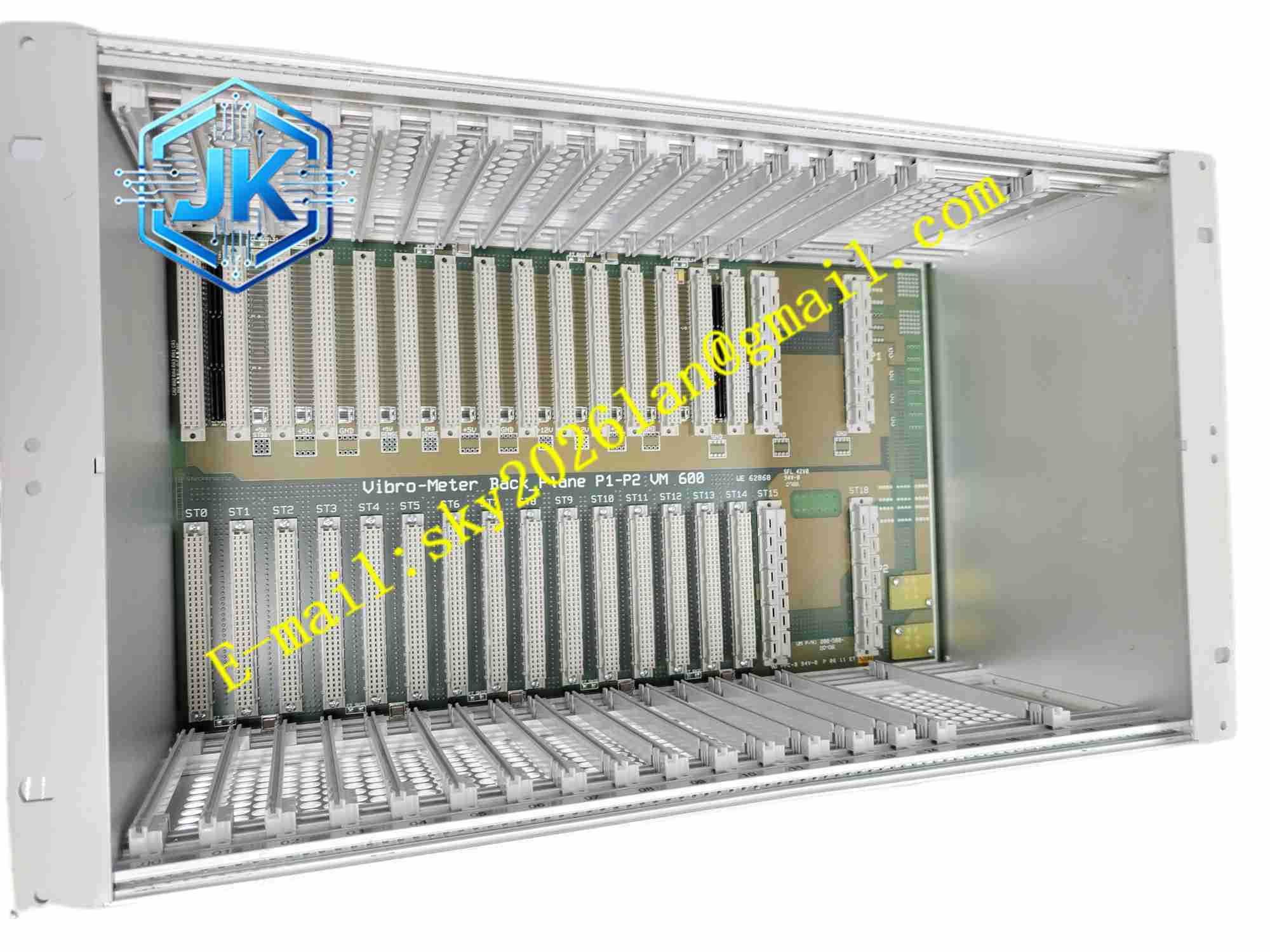

Vibro-Meter VM600 ABE040
技术规格： 型号：ABE040 规格：19 英寸标准机柜，6U 高度 插槽总数：15 个插槽 背板总线：VME 总线，集成电源、信号、键相总线 材质：铝合金框架，金属背板 安装方式：控制柜面板安装、机架安装 防护等级：IP20（整机装配完成后） 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE，API670，SIL2
功能特点： 集成 VME 背板总线，实现插槽之间板卡数据通讯与供电传输。 前后分区插槽，前侧安装主控、监测处理板，后侧放置 IO 接口板。 支持 RPS6U 冗余电源模块安装，双电源热备。 空插槽配置金属盲板，保证电磁屏蔽，防止灰尘进入。 金属结构抗振动、抗冲击，适配电站、石化强振动现场。 背板集成信号隔离，降低板卡之间串扰。 兼容 VM600 MK1 系列全部板卡模块。
应用场景： 汽轮机组 TSI 控制柜，压缩机、燃气轮机振动保护机柜，海上平台旋转机械在线监测系统机柜。
性能参数： 背板总线通讯稳定，多板卡并发数据传输无丢失 机架结构满足工业振动冲击试验标准 电磁屏蔽性能优异，抑制外部电磁干扰 支持 7×24 小时不间断运行
材质构成： 机架框架：铝合金型材，表面阳极氧化处理 背板：PCB VME 总线背板，镀金连接器 固定支架：冷轧钢板，喷塑防腐处理 盲板：金属屏蔽盲板 导轨：金属插槽导轨
结构特征： 标准 19 英寸 6U 机箱，整体长方体金属框架。 机架分为前部卡槽区、后部卡槽区，中间内置 VME 背板。 每个插槽配备导轨，板卡可直接插入、卡扣固定。 机架两侧预留安装孔，固定在工业控制柜内。 装配全部板卡与盲板后整机 IP20 防护。
工作原理： RPS6U 电源模块接入机架，通过背板向所有插槽内板卡分配稳定直流供电。VME 背板总线作为高速数据通道，实现 CPUM 主控板与 MPC4、CMC16、IO 板之间双向数据通讯。背板同时传递键相、同步时钟信号，保证所有监测板卡采集信号时间同步。金属框架与盲板形成电磁屏蔽腔体，阻挡外部电磁噪声干扰微弱振动信号。
安装要求： ABE040 机架固定在 19 英寸工业控制柜内，螺栓紧固。 机架安装位置预留通风空间，前后留出检修空间。 机架保护接地，接地线缆满足接地电阻规范。 空插槽必须安装金属屏蔽盲板。 机架安装远离大功率接触器、变频器等强干扰设备。
使用注意事项： 安装搬运避免机架扭曲、背板连接器磕碰损伤。 插拔板卡动作轻柔，防止背板针脚弯折。 定期清理机架内部粉尘，防止短路。 背板不可自行拆卸，背板损坏需整体更换机架。
