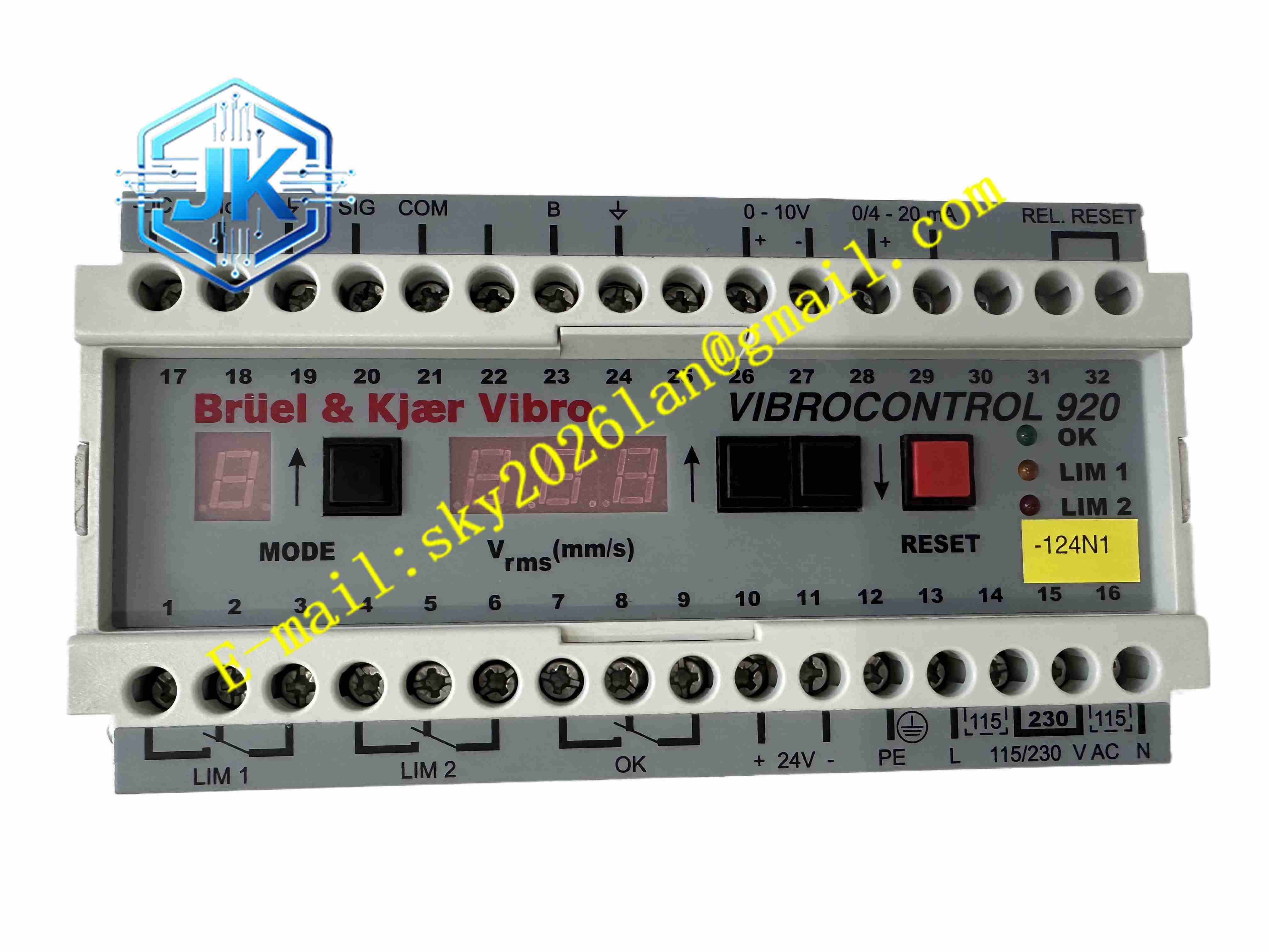

Vibro-Meter VC-920 VIBROCONTROL 920
详细技术规格
- 产品类型：单通道旋转机械振动监视仪表
- 适配传感器：涡流位移传感器、速度振动传感器
- 测量参数：轴相对振动、壳体绝对振动
- 测量量程：根据传感器型号配置，支持多档量程切换
- 告警设置：一级报警、二级危险停机两级阈值独立设置
- 模拟输出：4-20mA 标准信号输出
- 继电器输出：无源继电器触点，用于告警、停机
- 供电电源：DC24V 工业直流供电
- 工作温度范围：0℃ ~ +60℃
- 存储温度范围：-20℃ ~ +70℃
- 环境湿度：5%~95% 相对湿度，无凝露
- 防护等级：前面板 IP65，背板端子 IP20
- 安装方式：控制柜面板开孔安装
- 显示：数字显示屏，状态 LED 指示灯
功能特点
- 单通道独立振动采集，实时监测旋转机械振动幅值
- 兼容涡流传感器与速度传感器，适配轴振、壳振两种监测场景
- 两级阈值独立设定，区分预警告警和危险停机信号
- 4-20mA 模拟量输出，直接接入 DCS 系统，上传振动实时数据
- 无源继电器触点输出，可接入机组保护联锁回路
- 内置信号滤波电路，过滤现场高频干扰噪声，提升测量稳定性
- 传感器断线检测功能，传感器电缆断裂时自动触发故障告警
- 前面板可直接设置量程、报警阈值、滤波参数，就地调试
- 面板密封设计，抵御柜内粉尘、水汽侵蚀
- 硬件回路响应速度快，机组突发振动故障可以快速触发联锁
应用场景
- 汽轮发电机组轴振动监测
- 燃气轮机本体振动监控
- 大型工业压缩机、离心风机振动保护
- 石油化工泵组、大型齿轮箱状态监测
- 发电厂辅机旋转设备在线振动监视
- 船舶动力机组振动监测系统
材质构成
- 前面板：铝合金面板，表面喷涂防腐涂层，搭配橡胶密封垫圈
- 电路板：FR4 工业 PCB，信号调理电路、CPU 采集单元、继电器输出电路
- 接线端子：螺钉式金属端子，适配传感器屏蔽电缆
- 继电器：密封电磁继电器，用于告警、停机触点输出
- 显示组件：数字显示屏、状态 LED 指示灯
结构特征
- 长方形面板式仪表，采用面板嵌入式安装结构
- 前面板配置数字显示屏、按键、告警状态 LED，密封胶圈实现防尘防水溅
- 仪表背部布置多组接线端子，分为传感器输入端子、电源端子、模拟输出端子、继电器触点端子
- 壳体内部划分信号调理区、数字处理区、继电器输出区，分区降低信号干扰
- 外壳带固定卡扣，安装完成后锁紧固定，抵抗设备振动
工作原理 振动传感器采集机组振动信号，送入 VC-920 仪表的信号调理电路，电路完成信号放大、滤波处理，去除现场电磁噪声。高速 ADC 模块将模拟振动信号转为数字信号，处理器计算振动幅值。处理器将实时振动数值和预设报警阈值、危险阈值持续对比。振动超过一级阈值，仪表触发报警继电器；振动超过二级危险阈值，触发停机继电器。同步转换振动数值为 4-20mA 模拟量，持续发送至 DCS。仪表实时检测传感器回路状态，传感器断线时，立刻报传感器故障。
安装要求
- 按照仪表开孔尺寸，在控制柜面板开孔，将仪表从面板前方嵌入固定
- 传感器电缆采用原厂屏蔽电缆，屏蔽层单端接地，减少干扰
- 区分传感器输入、供电、模拟输出、继电器触点线路，按图纸接线
- 仪表保护接地端子可靠接地
- 工作环境保持 0℃~+60℃，柜体通风良好
- 上电前设置测量量程、报警阈值、危险阈值、滤波参数
- 接线完成后，使用信号发生器做输入校验，确认测量精度
使用注意事项
- 传感器电缆不可和动力电缆同槽敷设，避免动力电缆产生电磁干扰
- 传感器屏蔽层只在仪表侧单点接地，禁止两端接地，防止地环流干扰
- 定期使用信号源校验仪表测量精度，保证振动数值准确
- 继电器触点容量不可超过额定参数，防止触点烧毁
- 备用仪表存放于干燥防尘环境，避免端子氧化
- 修改报警阈值前，确认机组工况，防止误触发停机联锁
- 巡检时观察仪表故障指示灯，及时排查传感器断线、线路老化问题
