描述

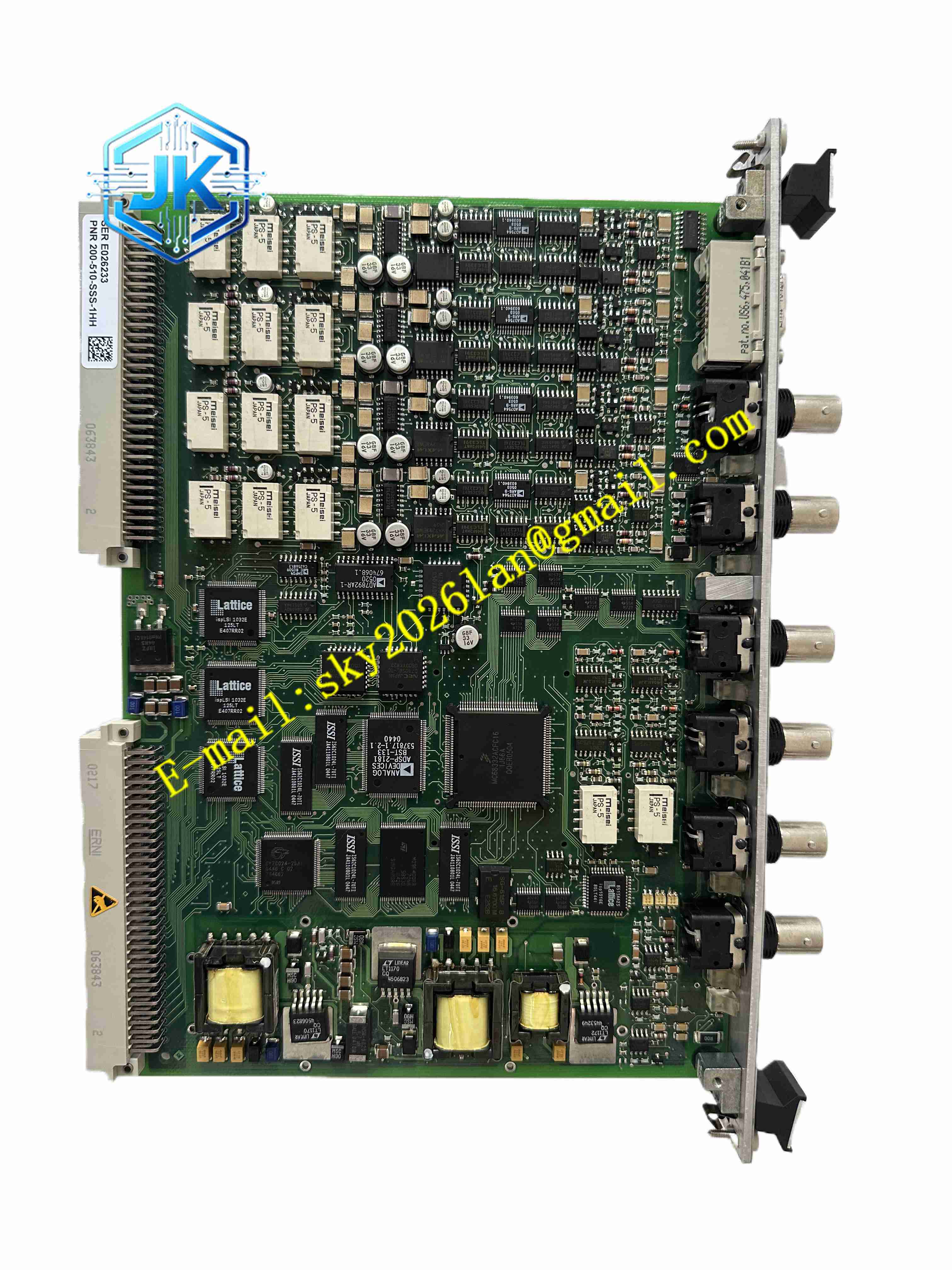

VIBRO-METER MPC4 200-510-SSS-1HH
技术规格
品牌：VIBRO-METER
系列：VM600 MPS
型号：MPC4 200-510-SSS-1HH
动态通道：4 个
转速通道：2 个
输入信号：加速度、速度、位移、接近探头、转速脉冲、TTL 等
直流输入范围：0 至 +20 V 或 0 至 -20 V
交流输入范围：最大 ±10 V
共模电压范围：-50 至 +50 V
共模抑制比：50 Hz 时大于 60 dB
串音：-72 dB
输入阻抗：200 kΩ
模拟频率范围：直流至 60 kHz
振动处理频率：0.1 Hz 至 10 kHz
间隙/位置处理：直流至 1 Hz
振幅精度：满量程的 ±1%
线性误差：小于 ±1%
模拟输出：0 至 10 V、4 至 20 mA
缓冲原始信号输出：前面板 BNC，输出阻抗 50 Ω
缓冲原始信号带宽：直流至 10 kHz 至 40 kHz，视负载而定
供电方式：VM600 机架背板供电
工作温度：通常 0 至 55°C
安装方式：VM600 19 英寸机架插卡式
配套卡件：IOC4T/IOC4S 输入输出卡
认证要求：可用于符合 API 670 要求的系统配置
功能特点
4 个动态信号通道可独立编程
2 个转速通道支持分数转速比
可编程宽带和窄带滤波器
同时监测振幅和相位
支持阶次跟踪分析
可编程报警、危险和确定设置点
自适应报警和危险级别
前面板 BNC 输出缓冲原始信号
前面板 LED 显示通道状态和报警
支持热插拔
提供标准、独立电路和 SIL 安全版本
内置开机自检和持续诊断
OK 系统监测传感器和信号链路状态
支持公制和英制单位
可输出 0 至 10 V 和 4 至 20 mA 模拟信号
应用场景
汽轮机轴振动和壳体振动监测
离心压缩机轴承振动保护
发电机转子振动监控
风机和泵组状态监测
燃气轮机机械保护
齿轮箱振动分析
旋转机械 API 670 保护系统
DCS/PLC 联锁停机信号输出
机组启停过程振动监控
故障诊断原始信号缓冲输出
性能参数
动态通道数：4
转速通道数：2
直流输入：0 至 ±20 V
交流输入：最大 ±10 V
输入阻抗：200 kΩ
共模抑制比：大于 60 dB
串音：-72 dB
频率范围：直流至 60 kHz
振动频率：0.1 Hz 至 10 kHz
振幅精度：满量程 ±1%
线性误差：小于 ±1%
模拟输出：0 至 10 V、4 至 20 mA
缓冲输出阻抗：50 Ω
供电：机架背板
工作温度：0 至 55°C
安装：VM600 机架插卡
材质构成
工业级印制电路板
DSP 数字信号处理器
多通道 A/D 转换电路
输入信号调理电路
转速信号整形电路
报警逻辑电路
模拟输出驱动电路
BNC 缓冲输出电路
机架连接器
LED 状态指示电路
金属屏蔽与散热结构
结构特征
6U 高度插卡结构
宽度约 20 mm
深度约 187 mm
重量约 0.40 kg
前面板设置 BNC 连接器
前面板设置多组 LED 指示灯
背面为 VM600 机架连接器
需与 IOC4T/IOC4S 卡配合使用
模块标识清晰
适合 19 英寸机架密集安装
工作原理
MPC4 通过 VM600 机架接收来自加速度计、速度传感器、涡流探头和转速传感器的信号，经输入调理后进行 A/D 转换。DSP 对信号进行数字滤波、积分、微分、整流、阶次跟踪和间隙测量，得到振动幅值、相位、转速和位移等参数。处理结果与预设报警限值比较，触发报警或危险输出，并通过 IOC4T/IOC4S 驱动继电器和模拟输出。前面板 BNC 输出缓冲原始信号，便于离线分析。OK 系统持续监测传感器供电和信号链路完整性。
安装要求
安装在 19 英寸机架指定槽位
确认机架电源和背板连接正常
与 IOC4T 或 IOC4S 卡正确配对
确认传感器类型与通道配置匹配
正确连接传感器信号电缆
确认转速传感器信号源类型
上电后检查前面板 LED 状态
通过 软件完成通道组态
执行报警和模拟输出测试
保持机架通风和接地良好
使用注意事项
SSS 配置代码需以铭牌和系统手册确认
不得超出输入电压和频率范围
传感器供电和信号链路需定期检查
报警限值应根据 API 670 或设备规范设定
更换卡件前应确认系统冗余状态
避免带电插拔时误触端子
缓冲 BNC 输出负载应大于 200 kΩ
模拟输出回路不得开路或短路
具体参数以 VIBRO-METER 官方手册和铭牌为准
