描述
SYMAP SYMAP-BCG
技术规格 多路三相电压电流采集；孤岛保护、逆功率、过欠压、过欠频保护；自动同期逻辑；多机组负荷分配算法；DI/DO 开关量通道；Modbus、Profibus 通讯；供电 DC24V；工作温度 – 20℃至 60℃；故障事件记录存储；支持多控制器协同工作。
功能特点 完整 PMS 电站电源管理，实现多台发电机自动启停、负荷转移；内置高精度自动同期模块，控制机组合闸并网；孤岛保护功能，电网失电时快速解列发电机；多机组之间有功、无功负荷均分；自动电源切换，在市电和机组之间自动切换供电；硬件自诊断，监测采样回路故障；故障信息本地显示并上传上位监控系统；支持手动 / 自动模式切换。
应用场景 船舶电站 PMS 电源管理系统；海上油气平台电站；海岛独立微电网系统；工厂自备多机组电站；应急电源并联供电系统。
性能参数 同期合闸相位误差控制在极小范围；负荷分配稳态误差低；孤岛保护检测速度快；事件记录时间戳精度高；长期连续运行稳定性强，耐受船舶振动。
材质构成 金属加固阻燃外壳；玻纤 PCB 电路板；高精度采样电路；微处理器；继电器输出接点；液晶显示单元；操作按键；状态 LED 指示灯；板卡三防防腐涂层。

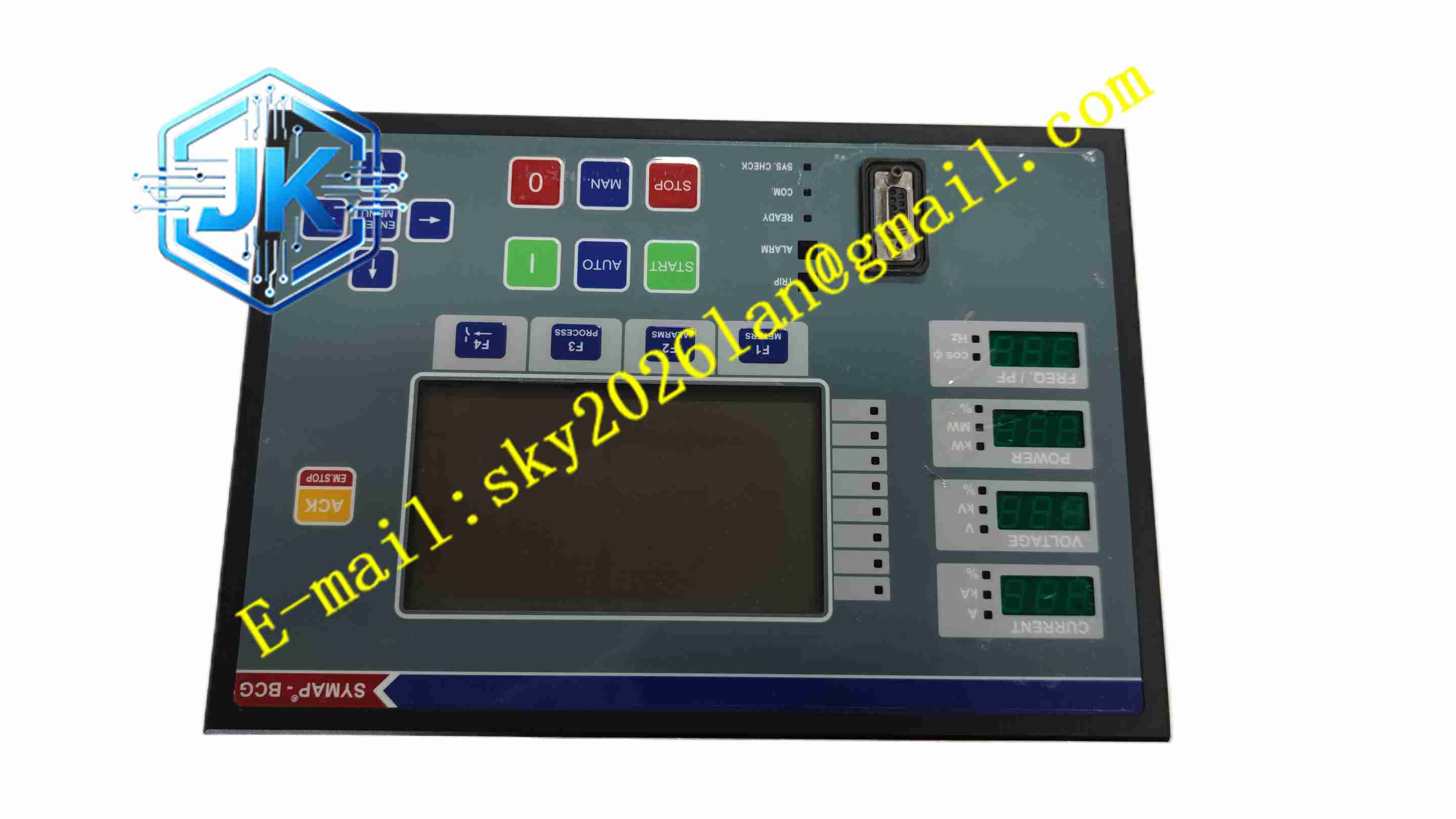

结构特征 控制柜面板嵌入式安装；正面液晶屏幕与操作按键；面板多色 LED 指示运行、故障、合闸状态；背部接线端子，接入 CT/PT、跳闸回路、数字信号与供电线缆。
工作原理 设备采集所有发电机以及公共母线电压、电流、频率信号，处理器计算有功、无功功率。系统根据总负荷大小，自动投切发电机组，调节机组输出实现负荷均分。需要并网时，监测母线与待并网机组的电压、频率、相位，满足同期条件输出合闸指令。检测到电网孤岛、逆功率等故障，立刻输出解列跳闸信号，保护发电机组。
安装要求 控制柜面板开孔安装；CT 二次回路做好防护，禁止开路；电压采样线缆屏蔽单点接地；外壳可靠接地；多台 BCG 之间通讯线缆使用专用屏蔽总线。
使用注意事项 并网逻辑修改前，闭锁合闸输出；定期校验孤岛保护功能；船舶高盐雾环境，定期清洁端子；禁止在设备带电状态插拔采样接线。
