描述

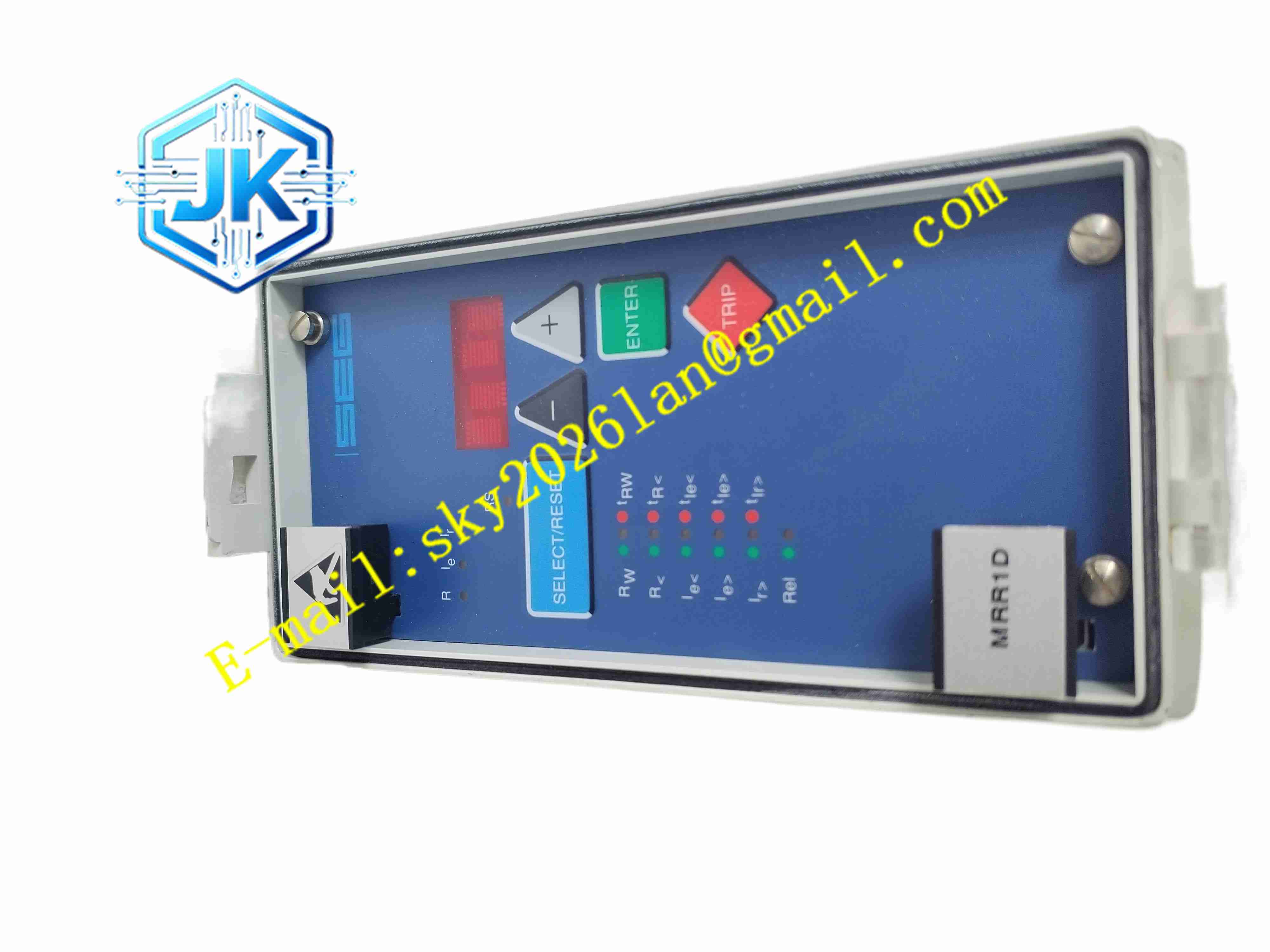

SEG MRR1D
技术规格 供电 DC24V；绝缘电阻测量范围 0.1kΩ~100kΩ；励磁电流监测范围额定励磁电流 5%~150%；5 路隔离继电器输出触点；通信接口 RS485 Modbus RTU；面板数字显示；19 英寸面板安装；防护等级 IP20。
功能特点 实时监测转子对地绝缘电阻，设置两级阈值，分别触发预警和跳闸；持续采集励磁直流电流，识别励磁过流、欠流异常，防止转子绕组过热烧毁；通过检测纹波电压识别旋转整流二极管失效，提前预警整流桥损坏；前面板数字屏实时显示转子绝缘电阻与励磁电流数值；内置故障存储器，记录故障类型、动作时间与故障前运行参数；硬件滤波电路，在电厂强电磁干扰环境稳定工作；支持本地按键或者上位软件修改保护参数；装置自检功能，监测内部电路故障。
应用场景 火力发电厂汽轮发电机转子保护；水力发电厂水轮发电机组励磁保护；燃气轮发电机转子绝缘监测；自备电站同步发电机保护系统。
性能参数 工作环境温度 – 20℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 10%~95% 无凝露；绝缘耐压满足电力继电保护标准；EMC 符合电厂高电磁干扰环境要求。
材质构成 金属钢制面板与壳体；多层工业 PCB 信号板；高精度采样芯片；密封电磁继电器；黄铜镀镍接线端子；工业液晶显示屏。
结构特征 标准 19 英寸面板嵌入式结构，前面板包含数字显示屏、操作按键、状态 LED 指示灯；背部端子排接入励磁回路、电源、继电器跳闸回路；内部采样回路、继电器输出回路电气隔离，抑制电磁串扰。
工作原理 装置向转子回路注入低频测量电压，采集泄漏电流计算转子对地绝缘电阻；电流采样回路采集励磁直流电流，与预设阈值对比。同时采集整流桥输出纹波电压，判断二极管是否损坏。当监测数值达到预警阈值，输出报警继电器信号；达到危险阈值，输出跳闸信号切断励磁回路。装置记录全部故障事件，供运维人员调取分析。
安装要求 装置嵌入控制柜 19 英寸机架，安装前断开全部供电与二次回路电源。励磁采样线缆采用屏蔽电缆，单独敷设远离大功率动力电缆。接线完成上电，配置转子额定励磁电流、绝缘电阻阈值。保护跳闸回路接线完成后，执行传动试验验证保护动作逻辑，柜体可靠接地。
使用注意事项 每次机组大修之后重新校验保护定值；二次回路接线严禁带电插拔；屏蔽线缆单点接地；定期调取故障记录检查装置状态；保护动作完成后排查故障原因再复位。
