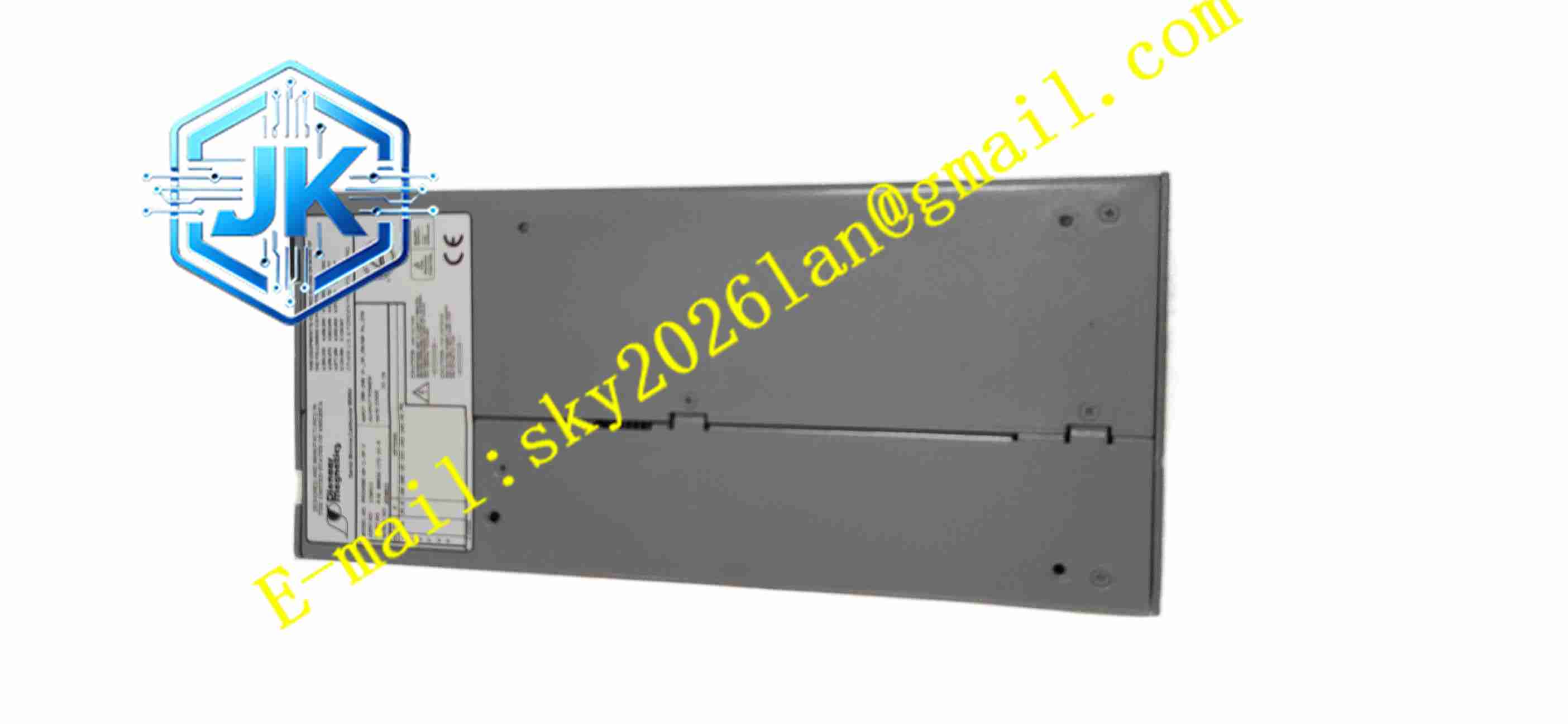

PIONEER MAGNETICS PM33211BP-5-1-3-F
技术规格 输入直流电压范围：18~36VDC，标称输入 24VDC 输出配置：多路大功率隔离直流输出 隔离耐压：输入侧与各路输出高等级电气隔离 保护功能：输入反极性保护，各路输出独立过流保护、短路保护、过压保护，全局过热保护 工作温度：-20℃ ~ +85℃，70℃以上降额输出 储存温度：-40℃ ~ +100℃ 相对湿度：5%~95%，无凝露 安装方式：PCB 直插焊接，支持外壳固定 冷却方式：自然散热，标配散热片安装位
功能特点 大功率多路隔离输出，可同时为主控逻辑、模拟采集、大功率继电器回路提供多路隔离电源。 高隔离耐压设计，输入与输出之间绝缘等级高，抵御现场高压浪涌，保护后端板卡。 每一路输出独立保护，单通道短路闭锁，其余通道维持正常供电，保障主控系统不整体停机。 宽直流输入范围，24V 直流母线电压波动时多路输出电压稳定。 大功率 LC 输出滤波，输出纹波噪声低，适合精密模拟电路供电。 固定输出规格，型号参数不可修改，直接适配指定设备主板。 高转换效率，大功率输出工况发热可控。 工业宽温设计，适应车载、控制柜长期不间断运行。
应用场景 大功率嵌入式工控板多路隔离供电，轨道交通大功率车载电控单元，通信大功率板卡供电，进口大型自动化成套设备电源备件替换。
性能参数 大功率通道持续带载能力强，满载输出电压跌落小。 输入输出之间隔离耐压高，共模干扰抑制能力强。 各路输出独立保护，单通道故障不会扩散至其他通道。 高温降额曲线平滑，不会出现无预警停机。 长时间满负载运行，输出电压漂移极小，隔离性能稳定。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制板，加厚铜箔走线承载大电流。 核心元器件：大功率高频功率 MOS，多绕组大功率隔离变压器，PWM 控制芯片，多路独立大功率整流、LC 滤波、保护采样电路。 引脚：加厚镀锡铜直插引脚。 绝缘部件：耐高温变压器骨架、高压绝缘胶带。 配件：铝合金散热片、导热硅胶垫、金属固定外壳。
结构特征 直插板载大功率模块，输入引脚、多路输出引脚分布在 PCB 板边缘。 PCB 采用加厚铜箔走线，承载大电流，电路板分区布局，输入 EMI 滤波区域、大功率变换区域、多路独立输出滤波区域物理分隔。多绕组大功率隔离变压器实现输入、各路输出之间高压电气隔离，每一路输出配置独立大功率 LC 滤波电路。功率器件集中布置，预留散热片安装位置，可加装金属外壳，提升电磁屏蔽与散热能力。
工作原理 18~36V 直流电压接入模块输入引脚，经过 EMI 滤波、浪涌吸收电路送入 PWM 功率变换单元，驱动大功率 MOS 管高频通断，电能送入多绕组高压隔离变压器。变压器次级多路绕组输出交流电能，每一路绕组经过独立大功率整流电路、LC 滤波电路，输出多路相互隔离的稳定大功率直流电压。每一路输出独立采样电压电流，模块内置温度传感器监测内部温度。任意通道发生过流、短路、过压，或者模块内部超温，PWM 控制器切断功率变换输出，故障消除后自动恢复供电。输入反接保护电路，电源极性接反不会直接烧毁模块。
安装要求 佩戴防静电手环，释放人体静电后执行焊接作业。 模块引脚焊接至主板 PCB 焊盘，大功率引脚焊点饱满，杜绝虚焊。 输入回路串联匹配规格熔断器，作为前端保护。 功率器件贴合铝合金散热片，加装导热硅胶垫。 模块周边预留充足通风间隙，保证散热。 整机保护地可靠接地，提升 EMC 抗干扰性能。 上电，逐路测量输出电压，满载测试带载性能，验证短路保护功能。
使用注意事项 输入电压不可超出 18~36V 额定区间，高压击穿内部功率器件。 大功率输出回路主板走线必须满足载流要求，防止走线过热。 禁止凝露环境使用，水汽降低高压绝缘性能，引发漏电。 振动环境定期检查焊点，大功率引脚虚焊会产生高温。 负载不可超过每一路通道额定输出电流。 输出异常优先检查输入电源、前端熔断器，再排查模块硬件。
