描述

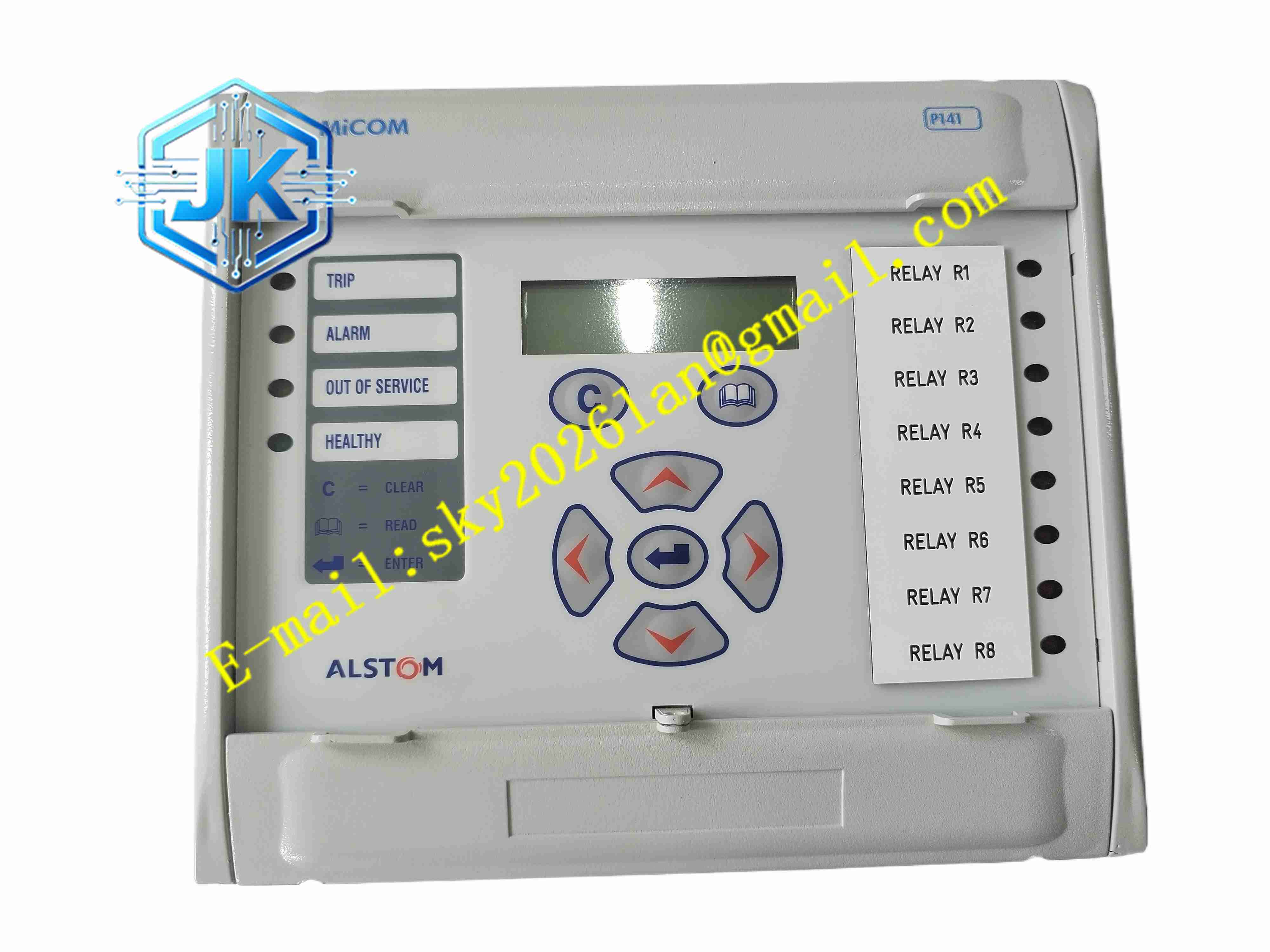

Micom P141
技术规格 产品类型：馈线过流保护 IED 保护功能：多段相过流保护、非定向接地故障保护、过压 / 欠压保护、频率保护 采集回路：三相电流、三相电压采集，CT 支持 1A/5A 二次电流 供电：宽范围交直流通用电源 工作温度：-20℃ ~ +70℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95% 无凝露 安装方式：开关柜面板嵌入式安装 通信：RS485、以太网，支持 IEC60870-103、Modbus、DNP3 事件记录：SOE 事件顺序记录，故障录波功能
功能特点 多段独立过流保护，支持定时限、反时限保护曲线，可自定义保护曲线。 非定向接地故障保护，检测线路接地短路故障。 断路器就地与远方分合闸控制，断路器回路监测。 三相电压电流、有功无功、电能等电量测量。 SOE 事件顺序记录，带高精度时间戳。 故障录波，记录故障前后电气波形，用于故障分析。 多组定值组切换，适配不同运行方式。 硬件全自检，监测电源、采集回路、内部硬件故障。 前面板 LED 指示灯，直观显示运行、告警、跳闸状态。 支持保护投退压板远程与就地设置。
应用场景 工厂 10kV 配电开关柜，市政配电网馈线保护，小型水电站厂用电保护，楼宇配电开关柜，分布式光伏并网后备保护。
性能参数 故障检测响应迅速，短路故障快速跳闸切除故障。 电量测量精度稳定，长期运行漂移极小。 事件时序记录精度高，便于故障事件溯源。 在变电站强电磁环境下保护逻辑稳定，不误动、不拒动。 宽温环境下装置硬件运行稳定。 通信数据传输可靠，报文丢失率极低。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，三防涂层。 核心元器件：DSP 保护处理器、24 位 AD 采集芯片、继电器输出元件、电源管理芯片、通信芯片。 前面板：阻燃 ABS 面板，液晶显示屏、按键、LED 指示灯。 壳体：金属钢制外壳，电磁屏蔽。 接线端子：阻燃 PA 塑料端子，镀金铜触点。
结构特征 金属长方体壳体，面板嵌入式安装结构，适配标准开关柜开孔尺寸。 正面配备小型液晶显示屏、功能按键与三色状态指示灯。 壳体背部为多组接线端子排，分为 CT/PT 模拟输入、开关量输入输出、电源、通信端子。 电路板分区，模拟采集区域与数字逻辑区域物理隔离，降低干扰。 金属外壳屏蔽变电站强电磁场，保护内部电路。 壳体自然通风散热，无强制风扇。
工作原理 CT、PT 二次信号接入装置模拟采集端子，模拟信号经过信号调理送入 AD 芯片转换为数字量，送入 DSP 处理器。DSP 实时监测三相电流电压，一旦电流超过过流保护定值，保护逻辑启动，经过设定延时，驱动内部跳闸继电器输出信号，触发开关柜断路器跳闸。装置采集断路器位置信号，支持就地按键或者远方通信下发分合闸指令控制断路器。所有保护动作、告警事件带时间戳保存到事件记录，故障发生时自动录波。装置持续硬件自检，检测回路断线、电源故障并上报告警信息。
安装要求 高压开关柜完全断电，二次回路充分放电，再进行安装作业。 将 P141 嵌入开关柜面板，紧固固定螺丝。 CT、PT 二次线缆、开关量、电源、通信线接入背部端子，CT 回路严禁开路。 使用配套软件接入装置，配置保护定值、通信参数。 装置接地端子连接开关柜保护接地排。 二次弱电线缆与高压动力电缆分开敷设。 接线完成上电，开展保护传动试验，验证跳闸逻辑。
使用注意事项 CT 二次回路严禁开路，防止产生危险高压。 修改保护定值前备份原有参数，传动试验前退出保护压板。 定期紧固背部接线端子，开关柜振动会造成端子松动。 定期导出事件与录波文件归档。 禁止超出额定温湿度环境使用。 保护动作异常优先检查 CT/PT 二次回路，再排查装置硬件。
