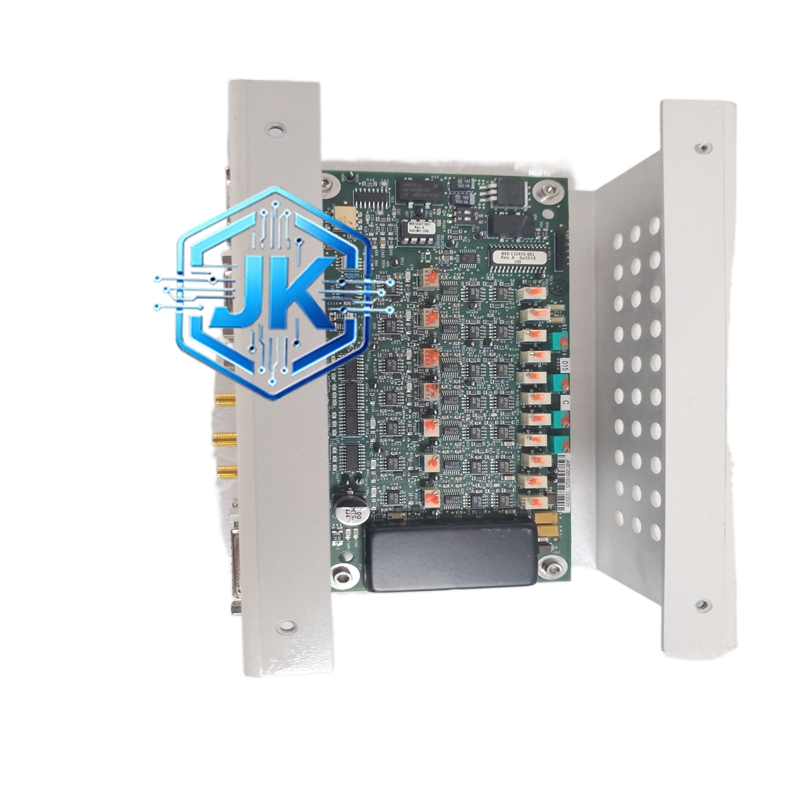

LAM 810-048219-015 — 拉姆研究（LAM Research）Flex系列刻蚀机台用射频电源
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | LAM Research（KLA集团） |
| 系列 | Flex刻蚀系统 |
| 型号 | 810-048219-015 |
| 部件名称 | RF Power Supply（射频电源/射频发生器） |
| 工作频率 | 13.56MHz（固定） |
| 最大输出功率 | 1500W（连续，CW） |
| 输出阻抗 | 50Ω（自动匹配） |
| VSWR | <1.5:1（满载时） |
| 调制方式 | CW（连续波）/ Pulsed（脉冲） |
| 脉冲频率 | 100Hz ~ 500kHz（可编程） |
| 脉冲占空比 | 5% ~ 95%（可编程） |
| 上升时间 | <5μs（CW转Pulsed） |
| 下降时间 | <5μs（Pulsed转CW） |
| 冷却方式 | 风冷（内置高流量涡轮风扇） |
| 供电电压 | 200~240V AC，三相，50/60Hz |
| 供电功率 | 约2200W（含损耗，1500W输出时效率约68%） |
| 控制接口 | RS-232 / Ethernet |
| 尺寸 | 约482 × 432 × 222mm（长×宽×高） |
| 重量 | 约20~25kg |
| 防护等级 | IP20 |
| 工作温度 | 0°C ~ +40°C |
| 认证 | CE、UL、cUL、FCC |
| 产地 | 美国 |
| MTBF | >50,000小时 |
功能特点：
- 1500W中等功率：Flex系列标准功率配置，满足大多数刻蚀工艺需求，性价比最优
- CW/脉冲双模式：支持连续波和脉冲两种输出模式，脉冲频率和占空比可通过LAM主机远程编程，适应不同刻蚀工艺（如脉冲模式可减少充电效应，改善刻蚀形貌）
- 5微秒快速切换：CW和脉冲模式之间切换时间<5μs，工艺切换无需等待
- 自动VSWR保护：实时监测反射功率，VSWR超过1.5:1时自动降功率或关断，保护功率模块
- 风冷散热：内置高流量涡轮风扇，无需外接冷却水，安装简便
- 远程监控：RS-232/Ethernet与LAM主机实时通讯，可远程设置功率、频率、脉冲参数
应用场景：
- LAM Flex系列刻蚀机台（标准功率配置，最常用版本）
- 半导体介质刻蚀（SiO2、SiN、Low-k、SiCOH等）
- 硅刻蚀（STI、Gate、Contact、Trench等）
- 金属刻蚀（Al、Cu、W等）
- 任何需要1500W以下功率的刻蚀工艺
性能参数：
| 参数 | 数值 |
|---|---|
| 工作频率 | 13.56MHz |
| 最大功率 | 1500W |
| VSWR | <1.5:1 |
| 脉冲频率 | 100Hz~500kHz |
| 占空比 | 5%~95% |
| 效率 | 约68%（1500W输出时） |
| MTBF | >50,000小时 |
材质构成：
- 外壳：冷轧钢板，粉末喷涂黑色（RAL 9005）
- 功率模块：LDMOS晶体管（NXP/Freescale），耐压100V，连续电流22A，每组4个并联
- 驱动电路：专用LDMOS栅极驱动IC，驱动电压±15V，上升时间<20ns
- PCB：4层FR-4高Tg板（Tg>170°C），功率区域铜箔3oz，射频区域独立屏蔽
- 输出滤波器：5阶Chebyshev低通滤波器，截止频率20MHz，抑制谐波>40dB
- 连接器：N型射频连接器（50Ω，镀金）
- 散热：铝合金散热片（6061-T6，面积约0.15m²）+ 直流涡轮风扇（12V，1.2A，滚珠轴承）
- 电容：日本尼吉康/红宝石电解电容，105°C耐温，寿命>10,000小时
- 控制芯片：32位DSP（负责PWM生成）+ ARM Cortex-M3（负责通讯）
- LED：Power绿色/Fault红色/Standby黄色
结构特征：
- 矩形金属箱体，尺寸约482×432×222mm，重量约20~25kg（比匹配器重，因内部有大功率模块）
- 前面板：左侧电源开关（带锁定）+ 三色LED + 紧急停止按钮；右侧RS-232串口 + Ethernet接口 + 功率调节旋钮（备份用，正常由主机控制）
- 顶部：射频输出N型母头（1个，接匹配器）
- 底部：风扇进风口+出风口 + 三相电源接线端子（L1/L2/L3/N/PE）
- 背面：无面板，四角M8吊装孔
- 内部：上层为功率模块（LDMOS+驱动+滤波器），中层为控制PCB（DSP+ARM），下层为电源模块（三相AC-DC）和散热风扇
工作原理：
三相200~240V AC电源经EMI滤波器和整流桥转换为高压直流（约340V DC）。32位DSP生成13.56MHz的PWM驱动信号，经专用栅极驱动IC放大后驱动4组LDMOS功率晶体管进行开关调制。LDMOS在13.56MHz频率下将直流转换为射频方波，经5阶Chebyshev低通滤波器滤除谐波后，输出接近正弦波的13.56MHz射频信号。脉冲模式下，DSP根据设定的频率和占空比控制PWM的通断，实现脉冲输出。控制PCB实时监测前向功率和反射功率，通过PID算法调节PWM占空比，保持输出功率稳定。VSWR超过1.5:1时，控制PCB立即降低PWM占空比或关断输出。
安装要求：
- 安装于刻蚀机台内部指定位置，使用4颗M8×20mm不锈钢螺钉固定，扭矩8~10N·m
- 射频输出电缆使用N型连接器，拧紧力矩1.5~2.0N·m，接至匹配器输入
- 三相电源电缆使用五芯电缆（L1/L2/L3/N/PE），线径≥4mm²，接入底部端子
- RS-232/Ethernet线接入前面板对应接口
- 接地线使用截面积≥6mm²黄绿线，接地电阻<1Ω
- 风扇进风口和出风口不可被遮挡
使用注意事项：
- 更换后需进行射频调试，确认输出功率1500W且VSWR<1.5:1
- 定期清洁风扇滤网（每3个月一次）
- LDMOS功率模块为耗材，使用寿命约5~8年（与工作负荷相关）
- 反射功率超过10%时需立即检查匹配器和腔体
- 严禁带电插拔射频电缆
- 功率调节旋钮仅为备份，正常生产中功率由LAM主机远程控制
