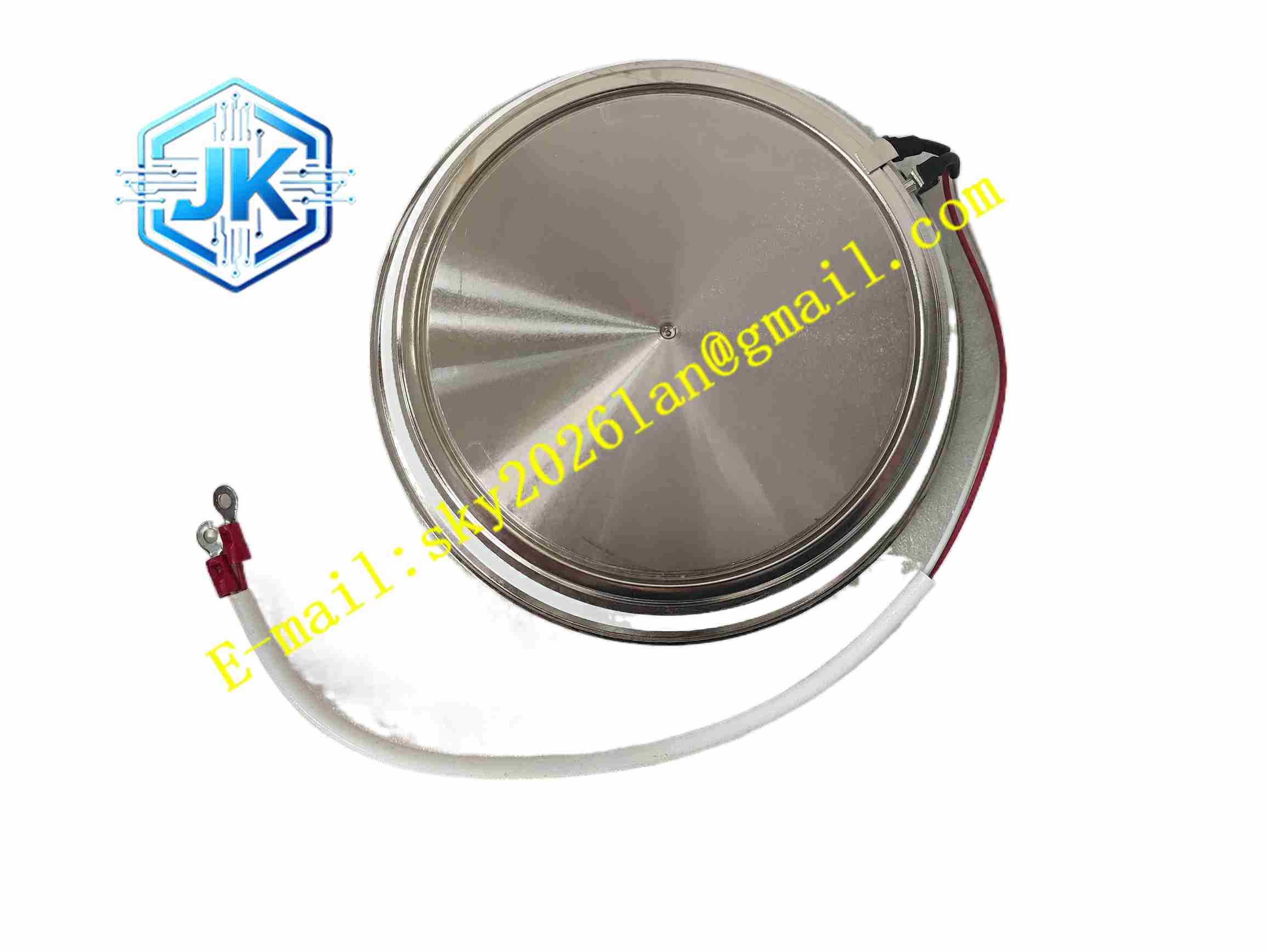

IXYS T2400GB45E
技术规格 集射极额定耐压 Vces 4500V；额定连续集电极电流 2400A；峰值可重复集电极脉冲电流 4800A；模块内置集成续流二极管；最高允许结温 125℃；压接封装结构；门极驱动电压范围 ±15V；开关损耗经过优化设计；模块具备均流设计，支持多模块并联扩容；存储温度范围 – 40℃至 125℃。
功能特点 压接封装设计，芯片双面散热，散热效率远高于普通塑封模块；集成续流二极管，简化外围功率回路设计；高电流密度，单模块承载 2400A 持续电流，满足大功率变流需求；开关特性稳定，开通关断速度可控，降低系统开关损耗；芯片具备短路耐受能力，短时间短路条件下器件不会立刻损毁；支持多模块并联，满足兆瓦级功率输出；器件经过老化筛选，长期连续运行稳定性强。
应用场景 高压静止无功发生器 SVG；大功率风电变流器；轨道交通牵引变流器；大型轧机工业传动装置；高压直流输电换流阀单元；船舶大功率电力推进变流器；大型储能变流器 PCS；电网故障电流限制设备。
性能参数 饱和压降控制在低水平，降低导通损耗；短路耐受时间满足电力变流设备保护时序；芯片温度均匀性良好；器件开通关断一致性高，多模块并联时均流效果稳定；器件雪崩耐受能力强，可承受回路感应过电压冲击。
材质构成 无氧铜电极极板；硅基 IGBT 芯片与硅续流二极管；钼缓冲层；陶瓷绝缘垫片；高分子绝缘密封结构；高强度金属压接外壳；高温绝缘隔离介质。
结构特征 平面压接式封装，无引线键合结构；上下两面均为金属散热电极，双面散热；模块本体为扁平圆盘结构；两侧预留定位孔用于安装固定；外部绝缘壳体，电极表面镀银处理降低接触电阻。
工作原理 IGBT 门极施加驱动电压时，器件内部沟道导通，集电极与发射极之间形成导电通路，大功率电流可以流过模块；移除门极驱动电压，器件关断，阻断主回路大电流。负载为感性工况时，内置续流二极管为电感电流提供续流回路，抑制关断瞬间产生的感应高压。通过控制门极驱动信号时序，实现直流和交流之间的电能变换。
安装要求 使用匹配的大功率水冷散热器，模块两面必须均匀压紧；安装时严格控制压紧力矩，力矩不足会造成接触热阻飙升；散热器表面平整度、光洁度满足器件手册标准；驱动线缆采用屏蔽双绞线，缩短驱动回路布线长度；主功率母线采用低杂散电感叠层母排；模块外壳可靠绝缘，不可发生对地短路。
使用注意事项 器件存储、安装操作全程做好静电防护；禁止超压、超结温运行；驱动回路必须配置门极电阻抑制振荡；并联使用的模块需要匹配驱动信号，保证同步开通关断；投运前检查压紧力矩，定期检测模块静态参数；禁止在带电状态拆装模块。
