描述

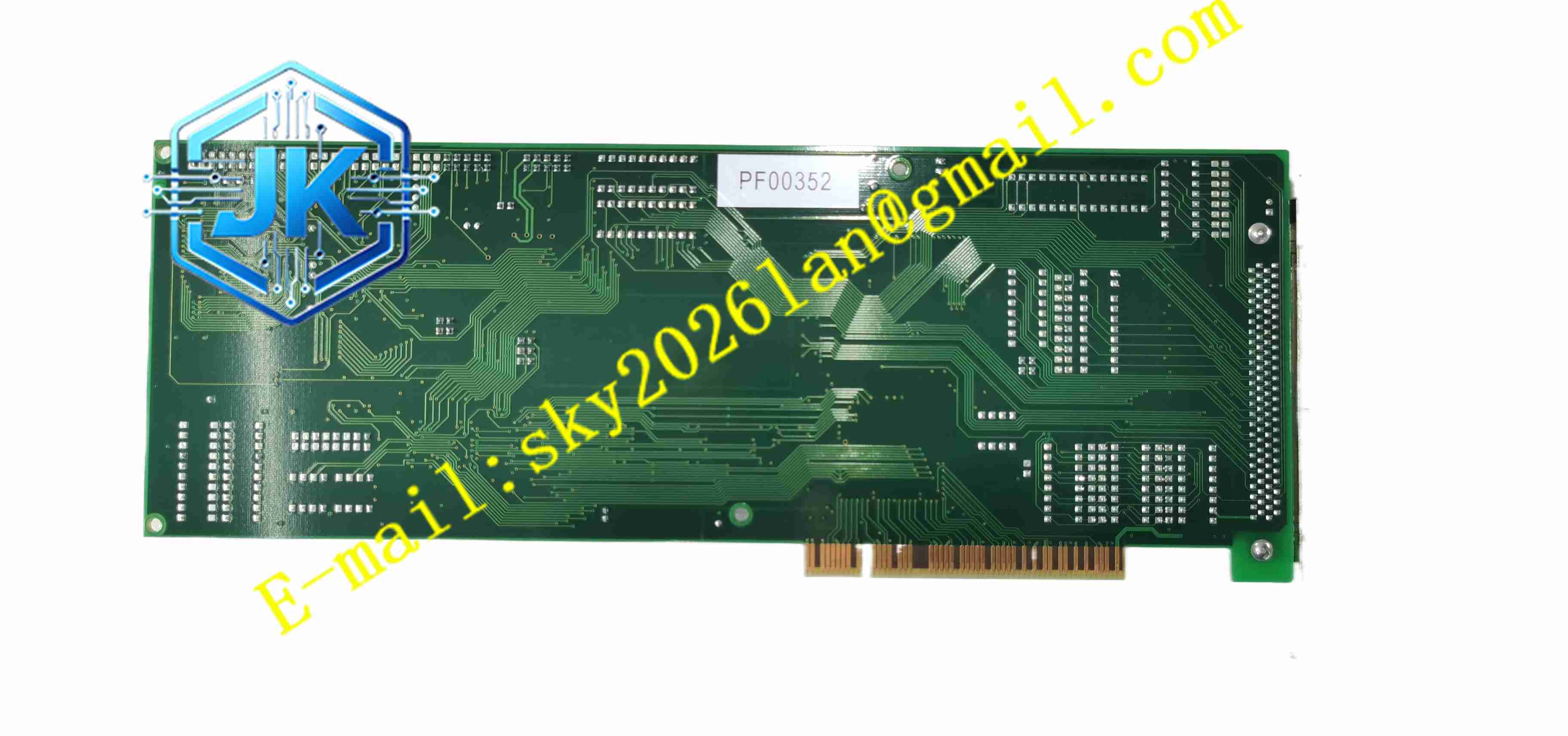

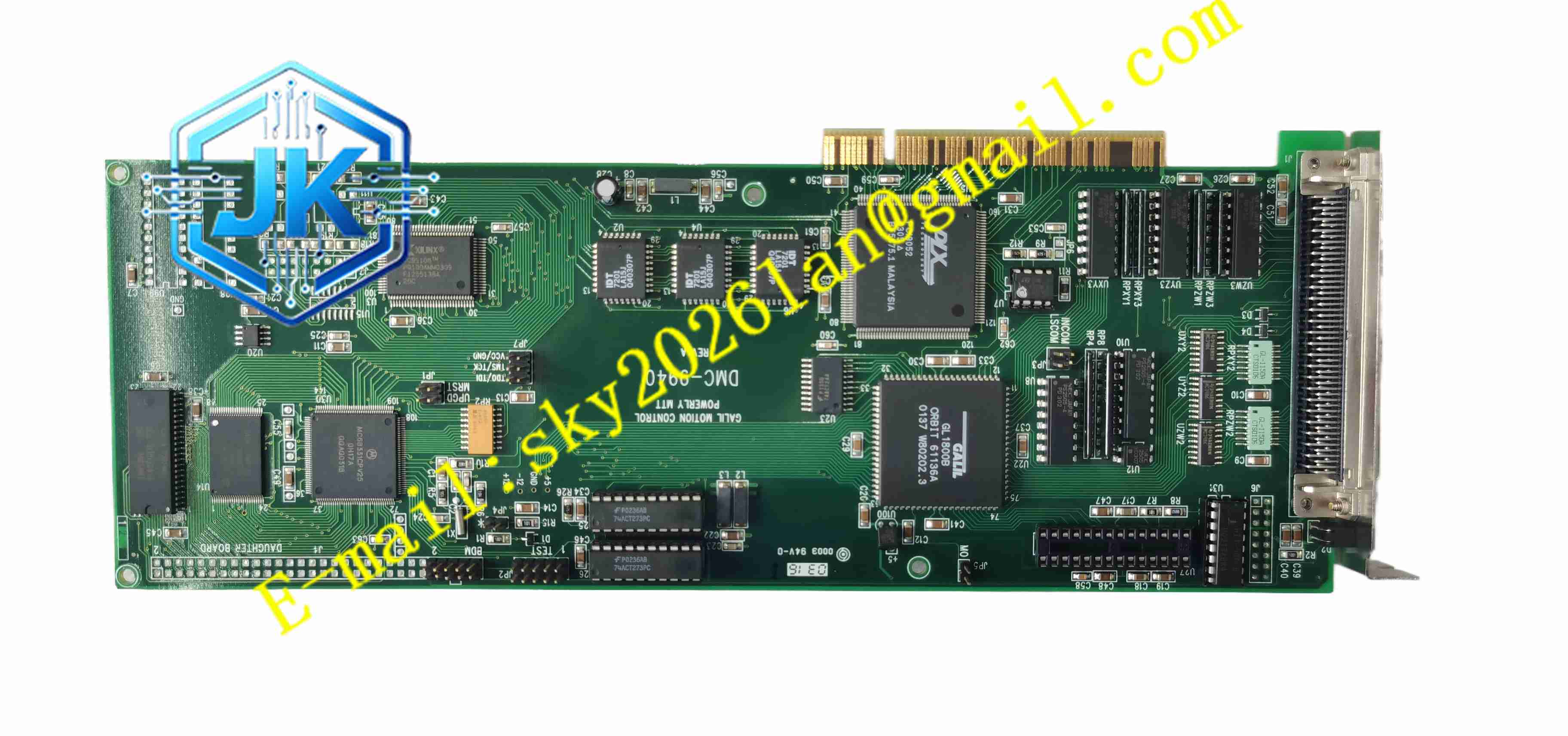

Galil DMC-9940
技术规格
- 控制轴数：4 轴，伺服 / 步进可配置
- 总线类型：PCI 总线，插入工控机 PCI 插槽
- 编码器反馈：差分编码器，最高 8MHz
- 伺服环路更新：2kHz
- 输出指令：±10V 模拟伺服指令，步进脉冲方向输出
- 数字 I/O：光电隔离输入输出，限位、原点、急停专用通道
- 供电：由工控机 PCI 插槽供电
- 工作温度：0℃～70℃
- 存储温度：-40℃～+85℃
- 安装方式：工控机 PCI 插槽插卡安装
功能特点
- PCI 插卡式设计，集成在工业计算机内部，DSP 独立处理运动算法，不占用主机 CPU
- 4 轴运动控制，支持直线、圆弧插补，点位定位、电子齿轮、电子凸轮
- PID 闭环控制，带速度、加速度前馈，优化动态响应
- 光电隔离 I/O 通道，采集限位、原点、急停信号，触发运动联锁
- 板载非易失存储器保存轴参数与运动程序
- 支持 Windows/Linux 驱动，提供 API 开发库，方便上位软件二次开发
- 实时状态回传，上位机读取位置、速度、故障信息
- 硬件故障检测，编码器丢失、限位触发告警
- 脉冲输出模式适配步进驱动器，模拟输出适配伺服驱动器
应用场景
- 工控机一体化数控雕刻、铣削设备
- 自动化检测、视觉定位平台
- 半导体设备 4 轴运动平台
- 实验室精密定位设备
- 小型自动化设备 PC-based 运动控制系统
材质构成
- 板卡基材：FR4 多层玻纤 PCB 板
- 核心芯片：DSP 运动控制处理器，PCI 桥接芯片
- 编码器接口：差分信号接收芯片
- 连接器：PCI 镀金边缘连接器，DB 外部接口接头
- 无源元件：精密采样电阻、电容、ESD 保护二极管
- 金属件：PCI 金属挡片、固定支架
结构特征
- 标准 PCI 计算机板卡，金属挡片固定在工控机机箱背板
- 板卡后端引出 DB 接口，用于编码器、指令、I/O 接线
- 板卡内部电路分区，PCI 总线区、DSP 运算区、模拟输出区隔离
- 镀金 PCI 边缘连接器，插入工控机 PCI 插槽通讯与取电
- 板卡自带状态 LED 指示灯，显示板卡运行、故障状态
工作原理 工控机通过 PCI 总线下发运动指令至 DMC-9940 板卡，板载 DSP 独立执行运动轨迹计算与 PID 闭环运算，输出模拟伺服指令或步进脉冲信号至驱动器。编码器位置反馈信号送入板卡，实时修正位置误差。I/O 通道采集限位、原点、急停信号，实现运动安全联锁。板卡将轴位置、状态、故障信息通过 PCI 总线回传给工控机上位软件。
安装要求
- 断电状态下，佩戴防静电手环，将板卡插入工控机 PCI 插槽，拧紧金属挡片固定螺丝
- 外部编码器线缆使用差分屏蔽电缆，模拟指令线使用屏蔽双绞线
- 外部信号线与动力电缆分开敷设
- 工控机机箱可靠接地
- 工控机内部保持通风，避免板卡过热
- 环境温度维持 0℃～70℃
使用注意事项
- 安装前安装 Galil 驱动与开发软件，确认板卡识别正常
- 防静电操作，避免静电击穿板卡芯片
- 板卡带电时禁止插拔外部 DB 接头
- 限位、急停回路接线完成后执行安全测试
- 定期备份轴参数与运动程序
- 工控机维护前关机断电，释放静电再操作板卡
