描述

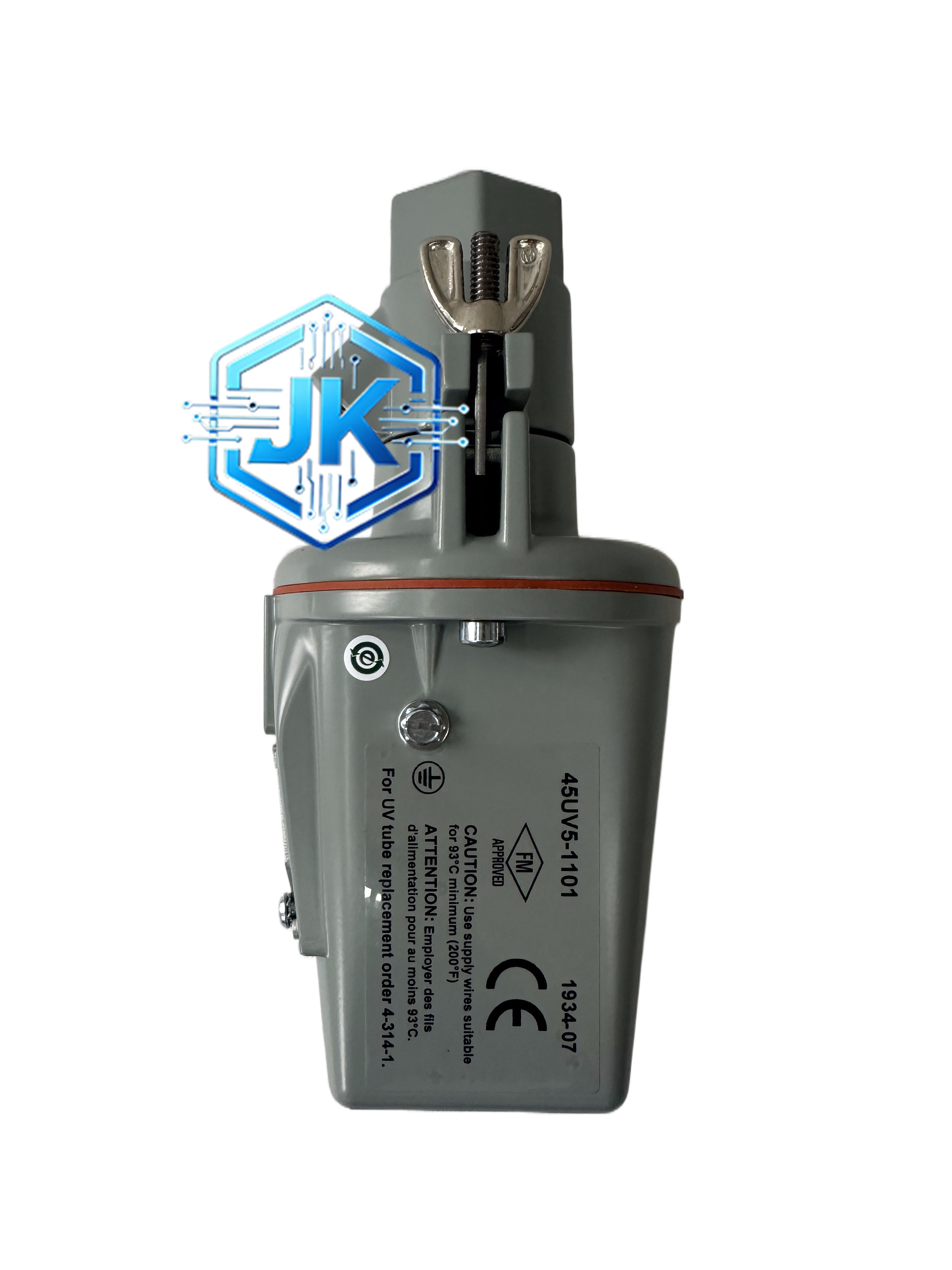

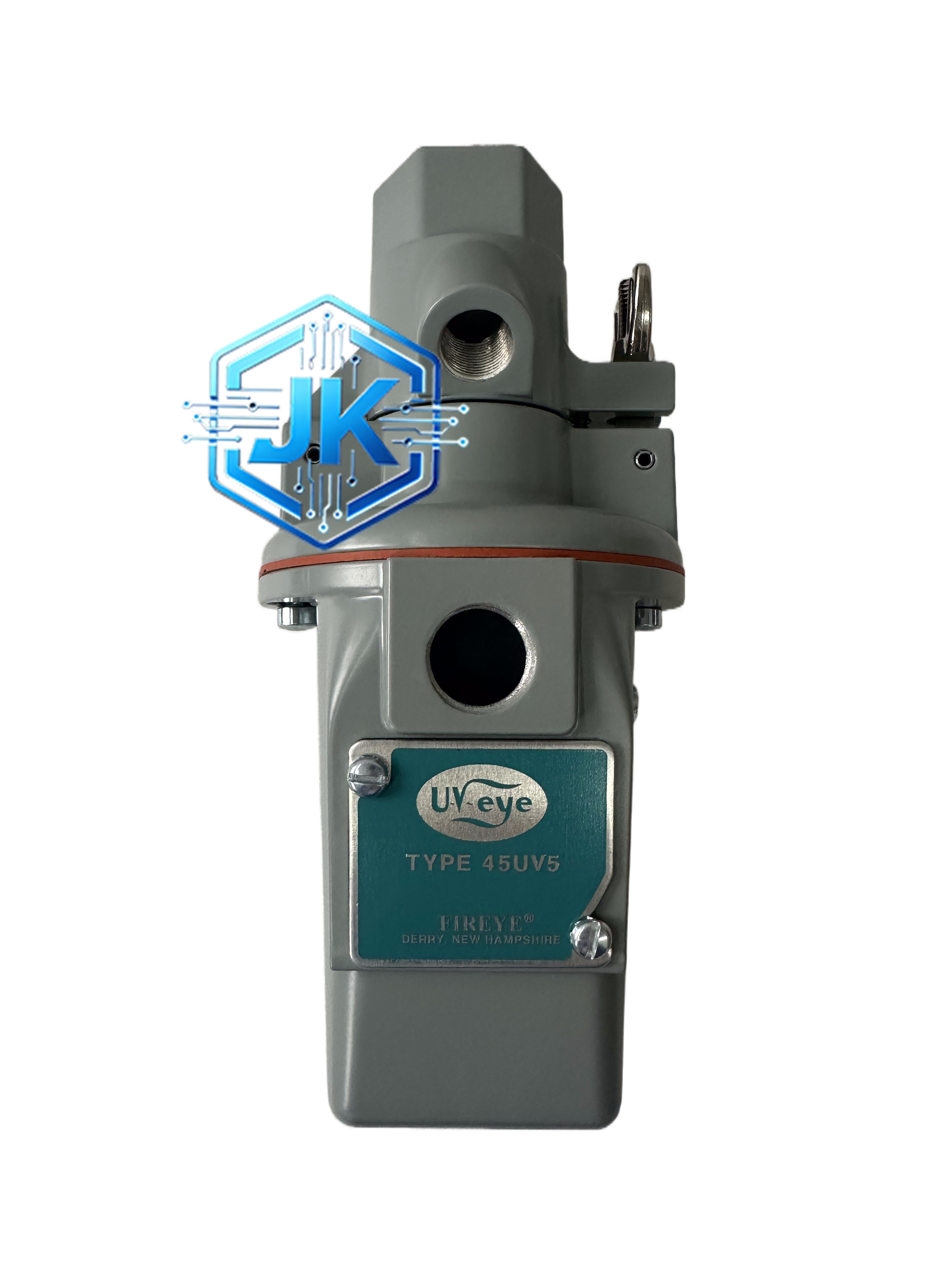

Fireye 45UV5-1101 — 火焰探测系统（Fireye）UV5系列紫外线火焰探测器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Fireye（霍尼韦尔旗下） |
| 系列 | UV5系列紫外线火焰探测器 |
| 型号 | 45UV5-1101 |
| 探测原理 | 紫外线（UV）辐射检测 |
| 探测波长 | 185~265nm（紫外C波段） |
| 响应时间 | <4秒（典型值，从火焰出现到输出信号） |
| 探测距离 | 最远约15米（视火焰大小和环境而定） |
| 视场角 | 约90°（锥形视场） |
| 供电电压 | 110V AC（50/60Hz） |
| 功耗 | 约5W（典型值） |
| 输出触点 | 2组继电器触点（1常开+1常闭，SPDT） |
| 触点容量 | 5A @ 250V AC / 30V DC |
| 防爆等级 | Ex d IIC T6（隔爆型，Zone 1） |
| 防护等级 | IP66 / IP67（不锈钢外壳） |
| 工作温度 | -40°C ~ +70°C（探测器头部） |
| 安装方式 | 法兰安装 / 支架安装 |
| 认证 | ATEX、IECEx、FM、UL、CSA |
| 产地 | 美国 |
| 重量 | 约1.2kg（含支架） |
功能特点：
- 紫外线探测：专门检测火焰特有的UV辐射（185~265nm），不受可见光、红外辐射干扰，误报率极低
- <4秒响应：从火焰出现到输出信号仅需不到4秒，反应速度极快
- 15米探测距离：最远可探测15米外的火焰，覆盖范围广
- 90°视场角：锥形视场覆盖燃烧区域，无需精确对准火焰
- 防爆设计Ex d IIC T6：最高防爆等级，适用于最危险的气体环境（氢气、乙炔等）
- IP66/IP67防护：不锈钢外壳，完全防尘防水，适用于恶劣工业环境
- 双继电器输出：1NO+1NC，可同时用于报警和联锁停机
- 自诊断功能：内置LED指示灯显示工作状态（正常/故障/报警）
应用场景：
- 工业锅炉火焰监控（燃气/燃油锅炉）
- 焚烧炉火焰检测（危废焚烧、医疗废物焚烧）
- 燃气轮机火焰监控
- 窑炉火焰检测（陶瓷窑、玻璃窑）
- 炼油厂加热炉火焰监控
- 化工反应器火焰检测
- 矿山瓦斯燃烧监控
性能参数：
| 参数 | 数值 |
|---|---|
| 探测波长 | 185~265nm |
| 响应时间 | <4秒 |
| 探测距离 | 0.5~15m |
| 视场角 | 90°锥形 |
| 假火焰抑制 | 焊接弧光、闪电不会触发误报 |
| 背景光抑制 | 阳光、灯光不影响探测 |
| MTBF | >100,000小时 |
| 使用寿命 | >10年（UV传感器） |
材质构成：
- 外壳：316L不锈钢，电解抛光，耐强酸强碱
- 探测窗口：石英玻璃（耐高温、UV透过率>90%）
- UV传感器：日光盲型紫外线光电管（CsTe阴极）
- 内部电路：信号放大+比较器+继电器驱动
- 接线端子：防爆格兰头（Ex d认证，黄铜镀镍）
- 密封件：氟橡胶（FKM/Viton）O型圈
- 支架：316L不锈钢，可调节角度
结构特征：
- 圆柱形不锈钢探头，直径约60mm，长度约120mm
- 前端为石英玻璃探测窗口
- 尾部为接线腔，配有Ex d防爆格兰头
- 侧面设有3个LED指示灯（Power/Alarm/Fault）
- 底部设有法兰安装孔（4×M10）或支架安装孔
- 整机重量约1.2kg
工作原理：
火焰燃烧时会辐射185~265nm的紫外线。探测器前端的石英窗口将UV辐射聚焦到内部的日光盲型紫外线光电管上，光电管产生微弱电流，经信号放大和比较器处理后，当信号强度超过设定阈值时，驱动继电器动作，常开触点闭合输出报警/联锁信号。焊接弧光虽有UV但波长不同，比较器可区分，不会误报。
安装要求：
- 安装于燃烧设备正前方，视线无遮挡，距离火焰3~10米为最佳
- 使用法兰或支架固定，安装角度向下倾斜5°~15°（防止灰尘积水）
- 电缆使用Ex d认证防爆电缆，通过防爆格兰头接入
- 供电线截面积≥1.0mm²
- 接地线连接至不锈钢外壳接地端子
- 安装后需用标准UV火焰源测试响应时间（<4秒）
使用注意事项：
- 探测窗口石英玻璃每6个月清洁一次（用酒精擦拭），灰尘会降低灵敏度
- 不可在探测器前方安装透明挡板（会阻挡UV）
- 定期用TEST按钮测试继电器功能
- 防爆格兰头每2年更换一次密封O型圈
- 更换UV传感器需由Fireye授权服务商操作
- 存放时需使用防尘盖保护探测窗口
