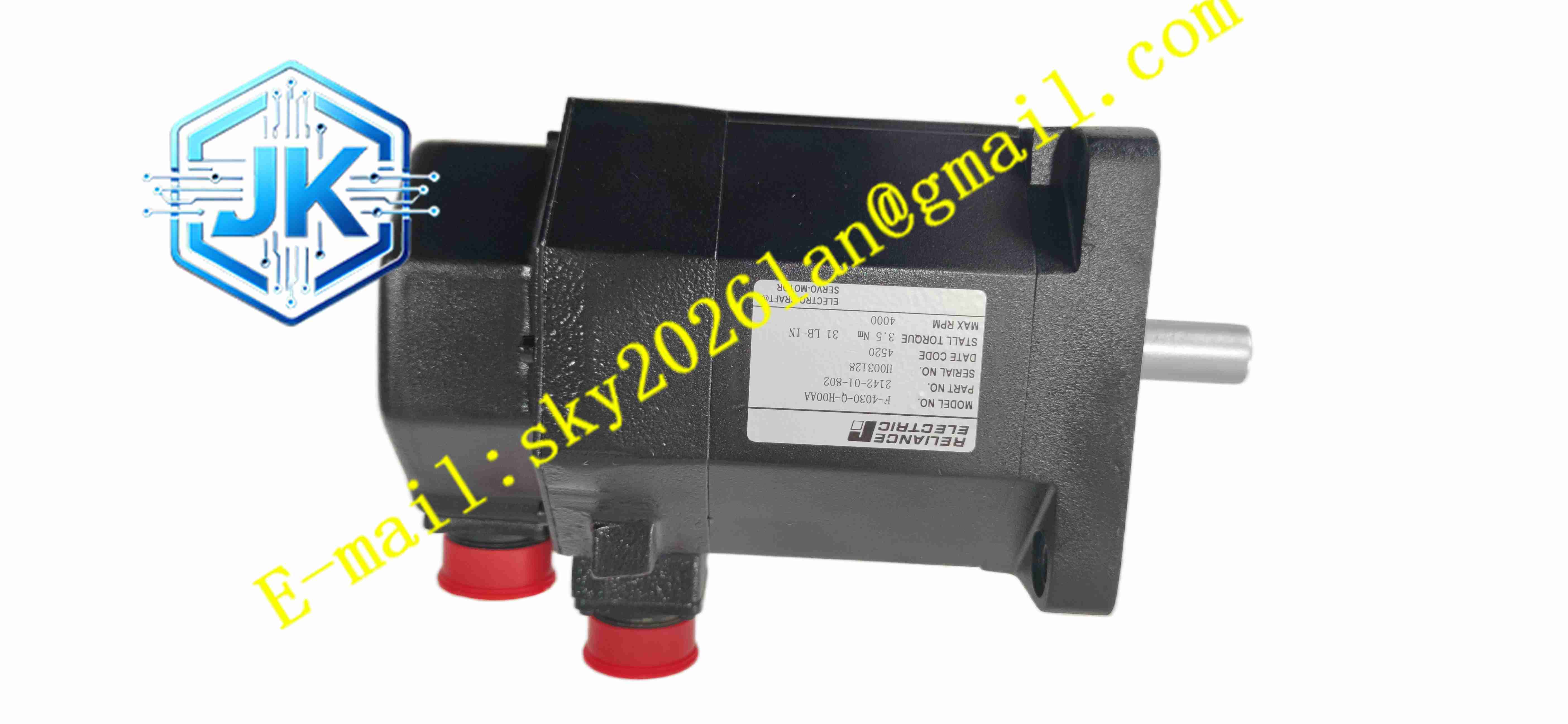

Electro-CraFt F-4030-Q-H04AA
详细技术规格
- 产品类型：三相无刷交流伺服电机
- 额定功率：1.1kW
- 额定转速：4000RPM
- 额定连续电流：5.7A
- 额定电压：三相 AC240V
- 频率范围：0~200Hz
- 额定转矩：3.39N·m
- 绝缘等级：B 级
- 内置反馈：内置编码器位置反馈
- 工作温度：-20℃～+40℃
- 存储温度：-30℃～+80℃
- 防护等级：IP65（电机本体）
- 冷却方式：自然风冷
功能特点
- 无刷电机结构，无碳刷磨损，寿命长，维护量低
- 低齿槽转矩设计，低速运行平稳，振动噪声低
- 内置位置编码器，实时反馈转子位置与转速
- 支持位置、速度、转矩三种控制模式
- B 级绝缘，耐受工业环境温度波动
- 高动态响应，快速启停，定位精度高
- 密封式电机壳体，防尘防溅水
- 适配主流伺服驱动器，通信接口兼容多种运动控制系统
- 紧凑电机本体，高功率密度，节省设备安装空间
- 抗振动结构，适配高速往复运动设备
应用场景
- 专用机床进给轴驱动
- 包装自动化设备高精度定位
- 物料搬运机械手运动轴
- 测试设备精密运动平台
- 纺织机械高速驱动机构
材质构成
- 电机外壳：压铸铝合金壳体，带散热筋
- 定子：硅钢片叠片 + 耐高温漆包绕组
- 转子：永磁稀土磁钢
- 输出轴：调质合金钢
- 轴承：高速精密滚珠轴承
- 编码器壳体：阻燃塑料
- 接线接头：金属屏蔽航空插头
结构特征
- 圆柱形铝合金外壳，外部带散热鳍片提升散热效率
- 一端为输出动力轴，另一端内置编码器组件
- 电机侧面配备航空插头，动力线与反馈线分开接口
- 内部定子绕组、永磁转子、编码器同轴布置
- 两端精密轴承支撑输出轴，保证高速旋转同轴度
- 壳体密封结构，满足 IP65 防护等级
工作原理 伺服驱动器输出三相变频交流电送入电机定子绕组，产生旋转磁场，驱动永磁转子旋转。内置编码器实时采集转子位置、转速信号反馈至伺服驱动器，驱动器对比设定指令与实际反馈值，实时调整输出电压与频率，实现闭环位置、速度、转矩控制。无刷结构依靠电子换向替代碳刷换向，消除碳刷磨损带来的故障。
安装要求
- 采用法兰同轴安装，保证电机与负载同轴度，避免偏心振动
- 电机输出轴与负载之间选用弹性联轴器
- 动力电缆与编码器反馈电缆使用屏蔽电缆，屏蔽层单端接地
- 安装位置预留通风空间，远离热源
- 安装完成后手动盘车，确认无机械卡滞
- 上电前核对动力线、编码器线缆接线定义，防止接错损坏电机
- 可靠接地，接地电阻小于 4Ω
使用注意事项
- 禁止超出额定转速、额定转矩长期运行
- 电机运行时壳体存在温升，禁止直接触摸壳体
- 编码器线缆不可与动力电缆同槽近距离敷设，避免电磁干扰
- 定期检查轴承润滑状态，检查联轴器紧固情况
- 长期停机存放需置于干燥环境，定期通电除湿
- 电机绝缘测试时，断开电机与伺服驱动器连接
- 负载侧增加过载保护，防止机械卡死损坏电机
