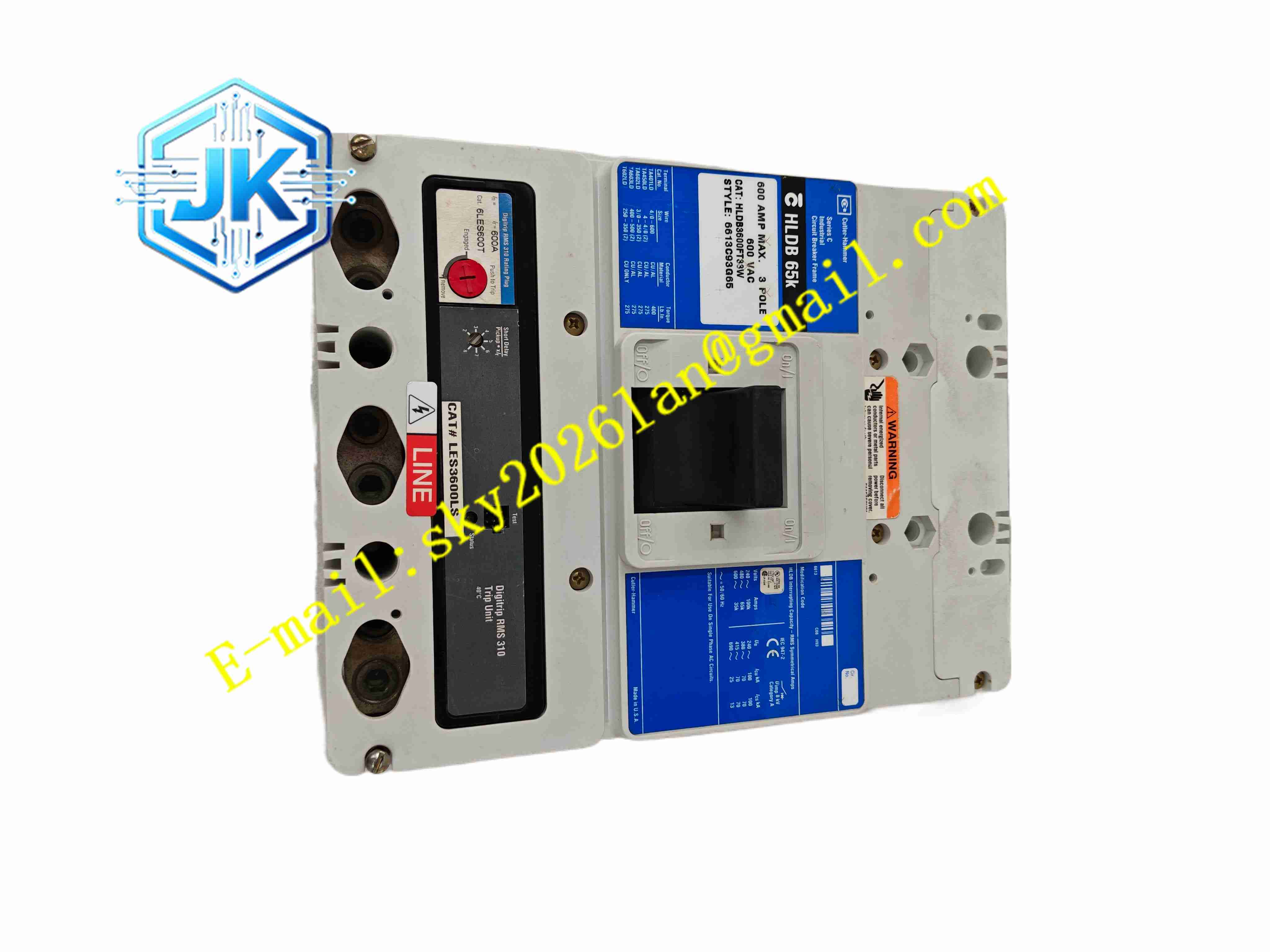

Eaton HLDB3600FT33W
技术规格
- 极数：3 极
- 额定电流：600A
- 额定电压：600VAC
- 脱扣方式：热磁式，热过载长延时 + 电磁瞬时
- 分断能力：100kA（240VAC），65kA（480VAC）
- 安装方式：固定式，面板安装
- 接线方式：板前接线 / 板后接线
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20（本体）
- 认证：UL 489、CSA、CE
功能特点
- 热磁式双脱扣保护：热双金属片提供过载长延时保护，电磁脱扣器提供短路瞬时保护
- 高分断能力，65kA 分断容量，适配工业大电流配电
- 快速合闸操作手柄，明确指示 ON/OFF/TRIP 位置
- 内置灭弧栅结构，短路分断电弧快速熄灭
- 可叠加辅助触点、分励脱扣器、欠压脱扣器附件
- 面板安装结构，适配标准低压配电柜开孔
- 螺纹接线端子，大扭矩紧固
- 热稳定与动稳定性满足工业大短路电流工况
- 可重复使用，短路跳闸后排除故障可重新合闸
应用场景
- 工业配电柜主进线开关
- 大型电机控制中心 MCC 主开关
- 数据中心低压配电系统
- 工厂、变电站低压馈线保护
- 商用建筑主配电保护
材质构成
- 外壳：高强度阻燃热固性塑料模压壳体
- 触点：银钨合金主触点，耐电弧烧蚀
- 灭弧室：陶瓷灭弧片 + 钢质灭弧栅
- 操作机构：高强度钢质连杆与弹簧
- 脱扣器：热双金属片 + 电磁线圈
- 端子：镀锡铜接线端子
结构特征
- 矩形塑料模压壳体，正面操作手柄凸出
- 内部灭弧室位于触点上方，短路电弧快速分割冷却
- 热双金属片串联主回路，过载弯曲推动脱扣机构
- 电磁线圈位于主回路，短路大电流吸合铁芯瞬时脱扣
- 顶部与底部接线端子，板前或板后接线方式可选
- 内部操作机构与触点联动，手柄位置实时反映触点状态
工作原理 正常负载电流通过主触点，热双金属片发热缓慢弯曲，过载时弯曲量推动脱扣杠杆，断开主触点。短路时大电流流过电磁线圈，产生强磁场吸合铁芯，瞬时撞击脱扣杠杆，快速断开主触点。触点断开时产生电弧进入灭弧栅，灭弧片将电弧分割成小段并冷却，电弧在电流过零时熄灭。操作手柄与脱扣机构联动，跳闸后手柄处于中间 TRIP 位置，需手动复位后才能再次合闸。
安装要求
- 垂直安装在配电柜内，固定螺栓按规定力矩紧固
- 母排连接按额定电流选型，接线端子螺栓力矩按手册
- 断路器上下方预留安全距离与飞弧距离
- 配电柜可靠接地
- 环境温度维持 – 20℃～+60℃，无凝露
- 进线与出线电缆分别从顶部与底部接入
使用注意事项
- 合闸前确认故障已排除，禁止强行合闸
- 短路跳闸后检查触点与灭弧室状态，频繁大短路分断后建议更换
- 维护前断开上级电源，验证无电压后操作
- 操作手柄不可加装延长杆，防止过力矩损坏机构
- 定期检查接线端子温度，红外测温发现异常发热及时处理
- 备件存放于干燥防尘环境
