描述

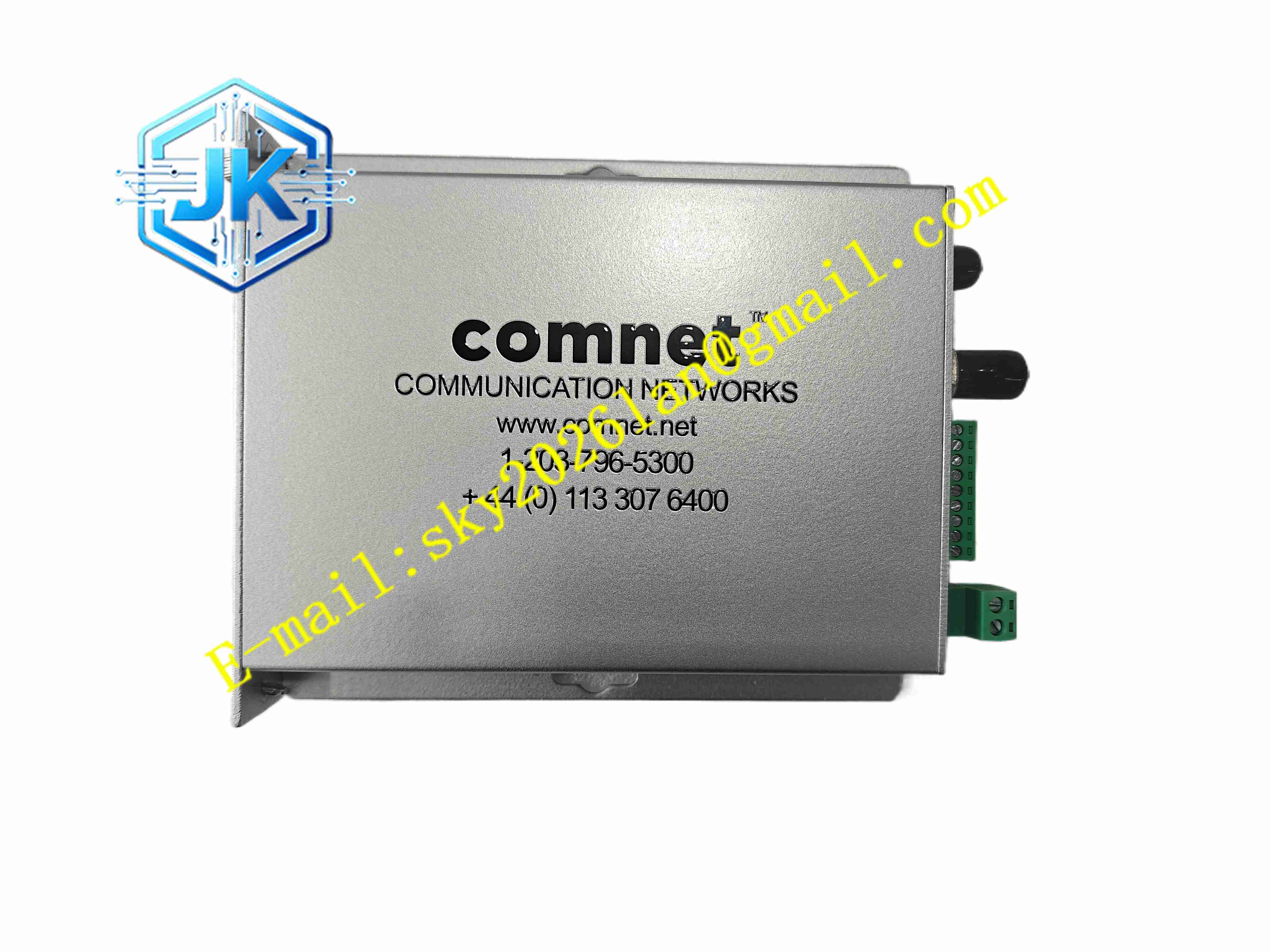

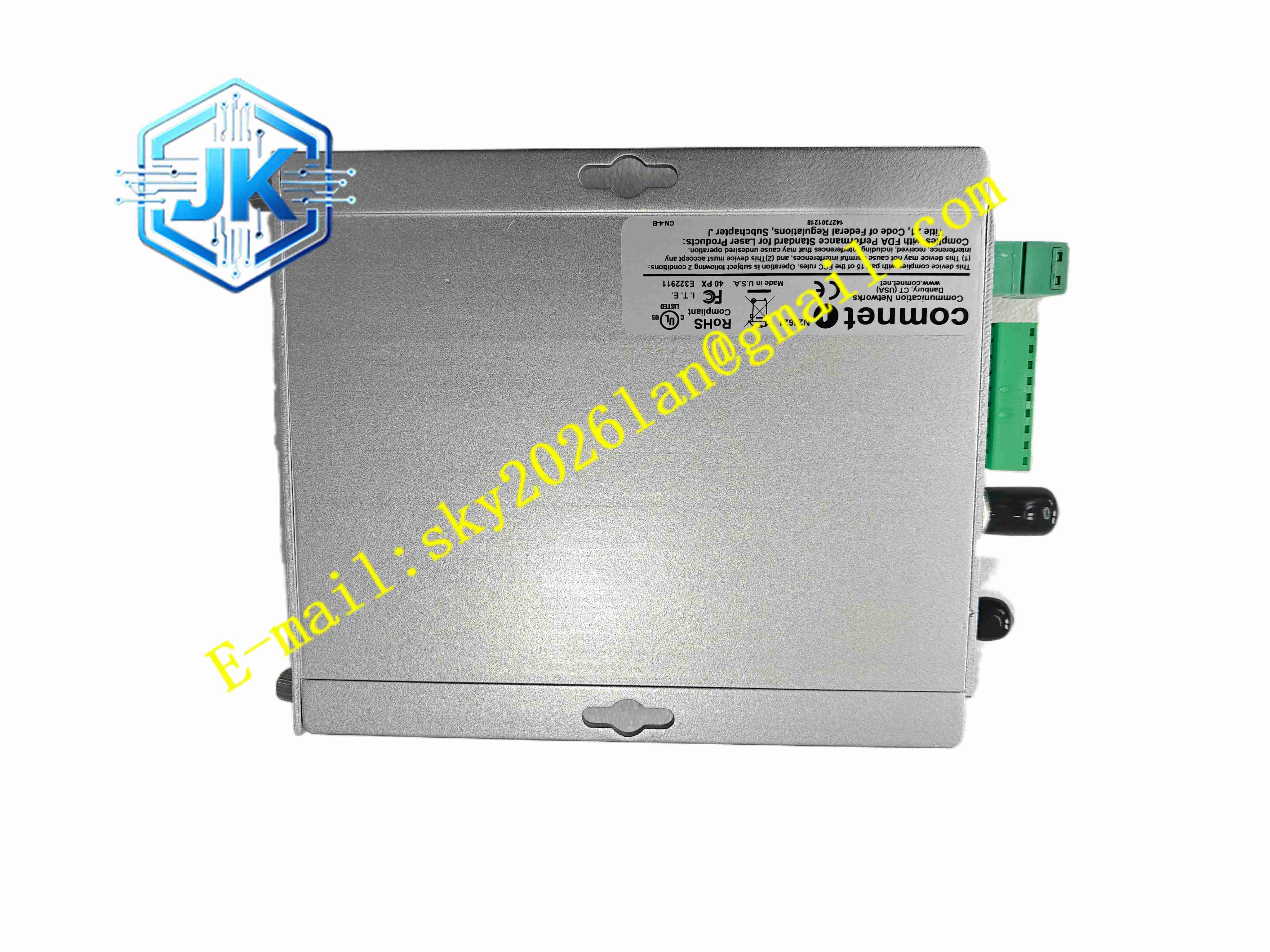

ComNet FVR110M
技术规格
- 光纤类型：多模光纤，850nm 波长
- 光纤芯径：62.5/125μm 或 50/125μm
- 视频规格：10bit 数字编码，兼容 EIA RS-250C 模拟视频
- 视频带宽：5Hz~10MHz
- 数据接口：RS232/RS422/4 线或 2 线 RS485 双向数据通道
- 附加通道：1 路双向干接点开关量通道
- 最大传输距离：多模光纤最远 4 公里
- 供电：DC8~15V，功耗≤1.2W
- 工作温度：-20℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 安装方式：DIN 导轨安装或机架安装
功能特点
- 单根多模光纤同时传输 1 路数字视频、1 路双向串口数据、1 路干接点信号，节省光纤资源
- 10bit 数字视频编码，消除模拟视频传输的衰减、串扰，画面质量稳定
- 内置自动增益控制 AGC，光纤光功率小幅波动时视频输出保持稳定
- 双向数据通道自适应 RS232、RS422、RS485，支持现场设备串口通讯
- 独立干接点通道，传输开关报警信号，用于门禁、红外报警、限位信号远程传输
- 双色 LED 状态指示灯，指示电源、光纤链路、视频、数据通道状态
- 即插即用，无需电信号、光功率手动调节，成对安装即可投入使用
- 抗 EMC 干扰，适合变电站、化工厂强电磁干扰环境
- 支持同轴上行数据协议，兼容主流品牌同轴摄像机上行数据
应用场景
- 工业厂区、油气场站闭路监控视频远距离传输
- 变电站、电厂监控系统光纤视频传输
- 港口、矿山安防监控光纤通讯
- 隧道、管廊安防视频 + 串口报警信号一体化传输
材质构成
- 外壳：铝合金挤压成型壳体，阳极氧化防腐处理
- PCB 主板：FR4 玻纤电路板，三防涂覆
- 光器件：多模光接收组件、光电转换芯片
- 视频器件：10bit 视频解码芯片、信号放大电路
- 数据器件：串口隔离收发芯片、干接点继电器
- 连接器：ST 光纤接口，BNC 视频接口，螺丝接线端子
结构特征
- 金属紧凑型壳体，可加装 DIN 导轨安装支架，也可机架安装
- 壳体正面布置电源、链路、视频、数据双色 LED 指示灯
- 壳体侧面布置 ST 光纤接口、BNC 视频输出端子、数据与干接点接线端子
- 内部电路分区，光电转换区、视频解码区、串口数据区电气隔离
- 壳体自带散热沟槽，自然散热，无风扇结构
工作原理 FVT110M 发射端将模拟视频、串口数据、干接点信号数字化编码，调制为光信号通过单根多模光纤发送至 FVR110M。FVR110M 的光接收组件接收光信号，转换回电信号，解码还原模拟视频信号从 BNC 接口输出，同时分离双向串口数据与干接点开关信号，从接线端子输出。模块实时监测光纤光功率，光纤中断时链路指示灯告警，同时切断视频输出。
安装要求
- 成对使用，FVR110M 接收端必须搭配 FVT110M 发射端
- 光纤采用多模 850nm 光纤，ST 接头清洁，端面无油污划痕
- BNC 视频电缆使用 50Ω 或 75Ω 同轴电缆，短距离布线
- 供电电源选用稳压 DC8~15V 直流电源，电源回路增加浪涌保护
- 模块安装在控制柜内部，远离变频器、大功率接触器，减少电磁干扰
- 上电前核对光纤收发波长，不可混用单模、多模光端机
- 上电后检查链路指示灯，确认光纤链路连通
使用注意事项
- 光纤端面极易受损，插拔光纤前清洁端面，禁止用手触碰光纤端面
- 不可超出 4 公里最大传输距离，距离过长会造成链路中断
- 串口接线区分 2 线 / 4 线 RS485，接线错误会造成数据通讯失效
- 干接点通道仅用于无源开关信号，不可接入高压电源
- 维护时先断开电源，再插拔光纤，避免光器件静电损坏
- 备件存放于干燥避光环境
