描述

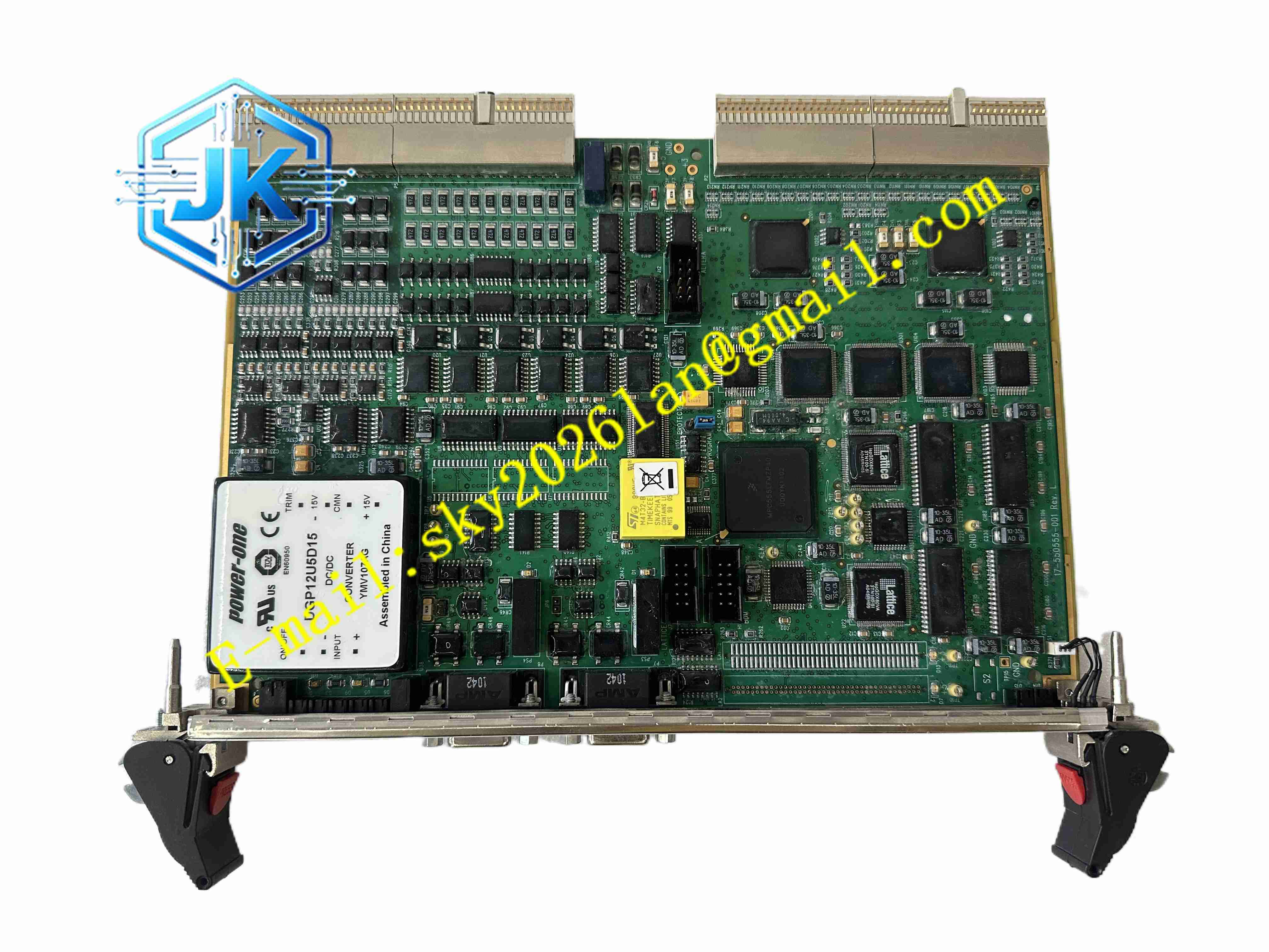

CCC IOC-555-D I7-550555-001 REV.L
技术规格 适配机架：CCC 系列控制器标准 VME 机架；背板供电 5VDC；模拟量输入通道支持 4-20mA、0-10V 工业标准信号；数字量输入为干接点无源信号；继电器输出通道具备独立回路隔离；支持防喘振控制回路信号采集；背板高速并行总线与主机通信；板卡占用单槽机架位置；板载硬件看门狗；通道故障诊断电路；信号采样速率满足压缩机动态控制需求。
功能特点 集成多路模拟量、数字量输入输出，一站式采集压缩机全部工艺测点信号；独立信号调理电路，对现场微弱模拟信号放大、滤波，抑制工业现场电磁噪声；内置硬件故障诊断，实时监测通道断线、短路、信号超量程故障；继电器输出通道用于机组报警、停机联锁，满足压缩机紧急保护动作需求；支持与 CCC 防喘振控制器、性能控制器协同工作，同步传输喘振线、操作线实时数据；板卡固件固化硬件逻辑，通道参数在上位组态软件配置，无需硬件跳线；REV.L 版本优化板卡电源回路，提升长期运行稳定性，降低高温工况下元件失效概率；支持热插拔，配合冗余机架可实现不停机备件更换。
应用场景 石油化工离心压缩机组控制系统；天然气长输管道压缩机站防喘振控制系统；炼油厂加氢装置循环压缩机；制冷工艺大型冷冻压缩机组；煤化工工艺压缩机机组监控与保护；电厂烟气压缩增压机组。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 10%~90% 无凝露；绝缘耐压 1500VAC；EMC 电磁兼容满足石油化工现场标准；继电器输出触点耐受工业控制回路冲击；振动、冲击指标符合 API 工业旋转机械配套设备标准；长期连续运行无故障时长满足工业连续生产要求。
材质构成 板卡基板为玻纤环氧树脂覆铜板；背板连接器镀金铜合金触点；信号端子黄铜镀镍；功率继电器采用密封工业电磁继电器；板上电容、电阻、芯片选用工业宽温元器件；板卡前面板为 UL94 V0 阻燃工程塑料；板卡表面喷涂防潮三防涂层，抵抗控制柜内潮湿、轻微腐蚀性气体。
结构特征 标准 VME 机架插件式板卡结构；前面板布置状态 LED 指示灯、信号端子接口；后端 VME 屏蔽背板连接器；板卡内部模拟信号区与功率数字区分区布局，物理隔离降低串扰；板卡两侧金属卡扣，用于锁紧固定在机架插槽；板卡集成金属屏蔽层，削弱外部变频器、大功率电机电磁干扰。
工作原理 现场传感器输出的 4-20mA、电压模拟信号以及开关量干接点信号接入板卡端子。模拟信号送入板卡信号调理电路，完成放大、滤波，送入 AD 转换器转换为数字信号，通过背板总线上传至 CCC 主机 CPU。主机 CPU 完成防喘振、负荷计算后，下发控制指令至 IOC-555-D 板卡。板卡数字逻辑电路接收指令，驱动继电器输出触点动作，控制现场电磁阀、报警回路。板卡持续采集各通道信号状态，识别断线、短路故障，将故障代码上传至控制器，触发对应的报警信息。
安装要求 板卡仅可安装在 CCC 原厂配套控制器机架，安装作业前切断机架全部背板电源，执行验电确认无电。板卡对准插槽平稳推入，锁紧两侧金属卡扣，保证背板连接器完全接触。模拟量信号线采用屏蔽双绞线，屏蔽层控制柜侧单点接地，远离动力电缆。接线严格按照端子标识区分模拟输入、数字输入、继电器输出回路，不同回路端子分开布线。上电完成后，在 CCC 组态软件完成通道定义、量程标定、联锁逻辑配置。
使用注意事项 禁止带电插拔板卡，带电插拔会损坏 VME 总线接口，造成板卡永久损坏。继电器输出回路不可超过触点额定容量，防止触点烧蚀。定期巡检面板指示灯，出现通道故障告警时，停机排查现场线路与传感器。板卡存放环境保持干燥，避免凝露腐蚀 PCB 金手指。更换同型号备件板卡后，重新下载组态参数，校验全部通道采集精度。
