描述

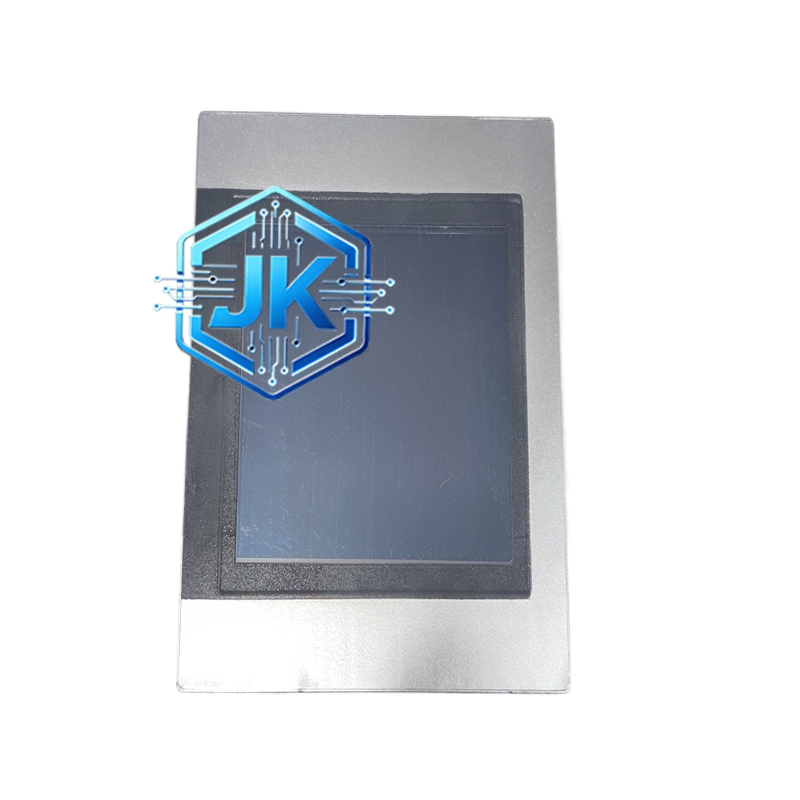

B&R 5AP1120.0702-000 — 贝加莱（B&R）Power Panel系列 7英寸宽屏触摸屏人机界面
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | B&R Power Panel 400系列 |
| 屏幕尺寸 | 7英寸（对角线，16:9宽屏） |
| 屏幕类型 | TFT彩色液晶，65536色 |
| 分辨率 | 800 × 480像素 |
| 触摸屏类型 | 电阻式触摸（4线电阻） |
| 触摸精度 | ±1mm |
| 处理器 | ARM9系列，主频约400MHz |
| 内存 | 128MB RAM + 256MB Flash |
| 通讯接口 | 1个RJ45以太网口（10/100Mbps） |
| USB接口 | 1个USB 2.0 Host |
| 供电电压 | 24V DC |
| 功耗 | 约5W（典型值） |
| 安装方式 | 嵌入式面板安装 |
| 防护等级 | 前面板IP65（NEMA 4/12） |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -25°C ~ 70°C |
| 重量 | 约450g |
| 产地 | 奥地利 |
| 颜色 | 黑色前面板 + 灰色后面板 |
| 开孔尺寸 | 约189mm × 119mm |
功能特点：
- 7英寸宽屏：16:9比例，800×480分辨率，显示面积比5.7英寸大60%以上
- 电阻式触摸：支持手套操作（需专用触控笔）
- 以太网通讯：内置RJ45网口，可直接连接PLC在线监控
- USB扩展：支持U盘数据导出、外接键盘鼠标
- 多运行时：支持Automation Runtime、Vision、Web Visu、OPC UA
- 报警管理：内置报警视图，支持多级报警过滤
- 配方管理：支持多组参数配方存储和切换
- 趋势记录：支持实时趋势和历史趋势显示
- 用户权限：支持操作员/工程师/管理员三级权限
应用场景：
- 机床操作面板：CNC机床大画面操作，显示加工参数、刀具信息、报警列表
- 包装机械：配方管理、产量统计、多画面监控
- 印刷机械：色彩管理画面、套准调节、故障信息大屏显示
- 食品加工：批次管理、多参数监控画面
- 产线中央操作站：多台设备集中监控
性能参数：
| 参数 | 数值 |
|---|---|
| 背光寿命 | >30,000小时 |
| 触摸寿命 | >1,000,000次 |
| MTBF | >50,000小时 |
| ESD保护 | ±8kV |
| 认证 | CE、UL、cUL、ATEX（部分型号） |
材质构成：
- 前面板：钢化玻璃 + 电阻式触摸膜 + 黑色边框
- 外壳：阻燃ABS + 铝合金后盖（散热）
- PCB：4层FR-4高Tg板
- 连接器：防水航空插头（前面板）+ 螺丝端子（后面板）
- 背光：LED背光，亮度可调
结构特征：
- 前面板尺寸约197mm × 127mm（含边框）
- 开孔尺寸约189mm × 119mm
- 前面板IP65防水防尘

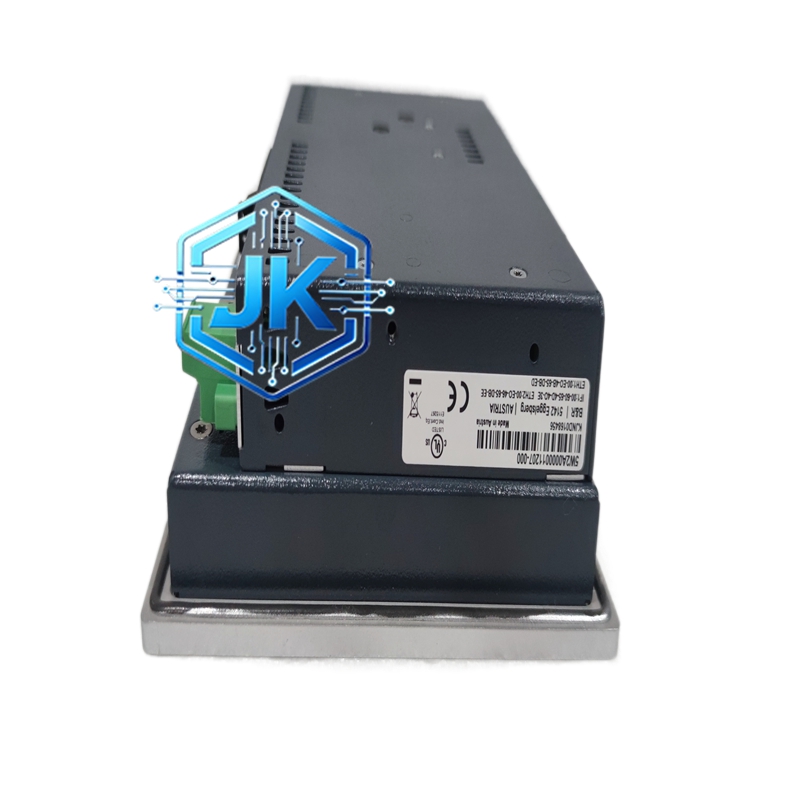

- 后面板设有电源端子、以太网口、USB口、RS-232口
- 铝合金后盖带散热鳍片
工作原理：
ARM9处理器运行B&R Automation Runtime系统，用户通过电阻式触摸屏输入操作指令，处理器解析后通过以太网与B&R PLC（X20/X67/APC等）通讯，实现数据交换和控制。7英寸TFT屏由内部GPU渲染画面后显示。
安装要求：
- 面板开孔189mm × 119mm，公差±0.5mm
- 后面板电源端子接24V DC
- 以太网线使用超五类屏蔽线
- 安装深度保证前面板与柜面齐平
- 后面板预留至少30mm散热空间
使用注意事项：
- 电阻式触摸需用力按压，不可指甲轻触
- 前面板可用湿布清洁，不可使用有机溶剂
- 长期不用时关闭背光延长寿命
- 固件升级通过Automation Studio软件操作
- 避免阳光直射
