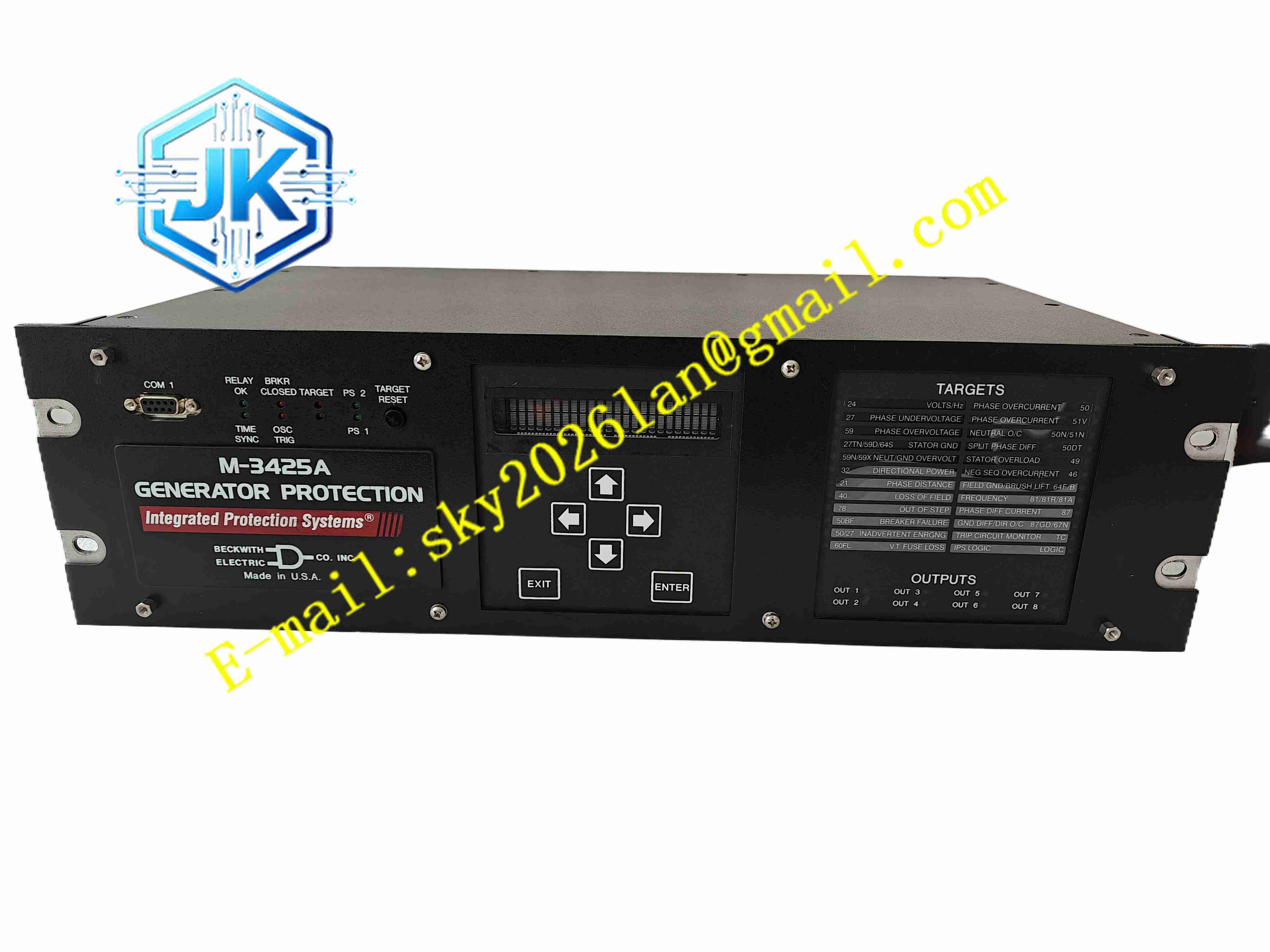

Beckwith Electric M-3425A
技术规格 安装规格 19 英寸机架，3U 高度；供电 DC48V/AC110~240V；模拟量采集三相电压、三相电流；多路数字开关量输入；多路继电器跳闸输出；通信接口以太网、RS485；支持 IPScom 组态软件；内置事件录波功能；具备两套保护软件包基础版与完整版。
功能特点 集成全套发电机保护功能，包含失步保护、裂相差动、定子 100% 接地保护、匝间故障保护、逆功率保护、失磁保护、负序过流保护、过励磁保护、过压欠压保护、频率保护、断路器失灵保护；支持负载侵入盲区与功率振荡闭锁，电网扰动时防止保护误跳闸；内置故障录波，故障发生时自动记录电压电流波形，用于事后故障分析；事件顺序记录，保存全部告警、跳闸事件时间戳；可编程逻辑功能，用户自定义联锁逻辑；以太网通信，将保护告警、测量数据上传至 SCADA 系统；前面板按键与液晶显示，本地查看参数、故障代码。
应用场景 燃气轮机发电机组保护；水轮发电机保护；柴油自备电站发电机；油田海上平台发电机组；分布式光伏配套同步发电机；工业自备电厂发电系统。
性能参数 工作环境温度 – 40℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压 2000VAC；EMC 电磁兼容满足电力继电保护 IEC 标准。
材质构成 19 英寸金属钢制机架外壳，防腐喷涂；PCB 多层工业覆铜板；镀金连接器触点；密封功率继电器；前面板阻燃塑料，液晶显示屏。
结构特征 标准 19 英寸机架式模块，可直接安装在继电保护屏柜；前面板布置液晶显示屏、操作按键、状态指示灯；背部端子排接入 CT/PT 二次回路、跳闸回路、电源回路；内部模拟采集回路、数字逻辑回路、跳闸功率回路分区隔离，防止二次回路干扰。
工作原理 装置通过电流互感器 CT、电压互感器 PT 采集发电机三相电流电压，内部 AD 模块将模拟量转换为数字信号。处理器实时运行各类保护算法，持续监测电气参数。一旦参数超出整定阈值，保护逻辑触发，驱动继电器输出跳闸信号，断开发电机出口断路器。装置同步记录故障波形与事件信息，上传至上位监控系统。
安装要求 设备安装于 19 英寸保护屏机架，安装前断开 CT、PT 二次回路电源。CT、PT 二次电缆选用屏蔽电缆，严格遵守电力二次接线规范，CT 回路禁止开路。端子紧固到位，二次回路做好接地。安装完成后，使用 IPScom 软件下载发电机保护定值，完成保护传动试验，验证全部跳闸逻辑。
使用注意事项 CT 二次回路严禁开路，会产生高压危及人身与设备；保护定值修改完成后保存备份；定期做保护传动试验，校验跳闸回路；屏柜可靠接地；故障录波文件定期导出保存；设备检修前断开所有二次电源。
