描述
B+B SmartWorx BB-ESR902
技术规格
- 品牌：B+B SmartWorx（原 B&B Electronics）
- 产品系列：ESR90x 工业以太网串口服务器
- 产品型号：BB-ESR902（ESR-902）
- 设备类型：工业以太网转串口服务器
- 串口接口类型：RS-232（DTE）、RS-422、RS-485（2线/4线），支持全双工与半双工
- 串口连接器：2 × DB9 公头
- 串口端口数量：2 个
- 波特率范围：110 bps 至 230.4 kbps
- 校验位：无、偶校验、奇校验、Mark、Space
- 数据位：5、6、7、8 位
- 停止位：1、1.5、2 位
- 串口缓冲区：每端口 8 KB
- 以太网接口：RJ-45 母头
- 以太网速率：10/100 Mbps 自动检测（10BaseT / 100BaseTX）
- 支持协议：TCP、IP、ARP、DHCP、Telnet、HTTP、UDP、ICMP
- 供电电压：9 至 48 VDC 或 8 至 24 VAC
- 功耗电流：340 mA @ 12 VDC
- 电源连接器：可拆卸接线端子，支持冗余 DC 电源输入
- 外壳防护等级：IP30
- 安装方式：DIN 导轨安装
- 外形尺寸：1.75 × 6.1 × 4.1 英寸（4.46 × 15.52 × 10.46 cm）
- 工作温度：-10°C 至 80°C（-14°F 至 176°F）
- 存储温度：-20°C 至 85°C（-4°F 至 185°F）
- 工作湿度：5% 至 95%（无凝露）
- 认证标准：CE、FCC
- 配套管理软件：Vlinx Manager（兼容 Windows NT/98/ME/2000/2003/XP/Vista）
- 虚拟串口驱动：支持 Windows NT/98/ME/2000/2003/XP/Vista 系统
功能特点
- 双串口网络化：同时连接两台串行设备到局域网，网络计算机通过虚拟串口连接将设备识别为本地串口设备，无需修改原有上位机软件即可实现网络通信
- 多种配置方式：支持 Vlinx Management Software、嵌入式 Web 服务器（浏览器访问）、Telnet 远程终端以及直接 RS-232 控制台（VT100 仿真）四种配置途径，灵活适配不同运维场景
- Heartbeat 心跳重连机制：TCP 数据连接因断电或以太网链路中断而丢失时，服务器每 5 秒向客户端发送心跳信号，一旦通信恢复即自动重建 TCP 连接，无需人工现场干预即可恢复通信，适用于虚拟 COM 和 TCP 直连 IP 两种模式
- 端口监控与诊断：Vlinx Manager 的 Monitor Port 功能可实时查看客户端连接状态、客户端 IP 地址、收发字节数以及硬件握手信号线状态，便于快速定位通信故障
- 远程 Web 管理：通过局域网或广域网中的任意 Web 浏览器即可访问嵌入式网页，远程管理串口设备及服务器配置，支持异地故障排查
- 宽电压冗余供电：兼容 9-48VDC 和 8-24VAC 宽范围输入，支持冗余 DC 电源接线，单路电源故障时自动切换至备用电源，保障通信不中断
- 工业级防护设计：IP30 防护等级 slim-line 金属外壳，防尘、抗电磁干扰，适应工厂车间、配电房等恶劣环境
- DIN 导轨安装：标准 DIN 导轨卡扣设计，安装拆卸便捷，节省控制柜空间，与 PLC、继电器等工业设备统一部署
- 自动以太网速率检测：自动识别 10BaseT 或 100BaseTX 网络速率，即插即用，无需手动配置
- 多协议兼容：完整支持 TCP/IP 协议栈，包括 DHCP 自动获取 IP、Telnet 远程登录、HTTP Web 管理、UDP 数据报传输等，无缝融入现有网络架构
应用场景
- 工业自动化控制：将 PLC、HMI 人机界面、变频器、伺服驱动器等工业设备的串口接入工厂以太网，实现中央控制室远程监控与参数配置
- 电力系统远程运维：连接变电站、配电房内的继电保护装置、电能表、RTU 等串口设备，通过电力专网实现远程抄表、状态监测和故障诊断
- 环境监测系统：将气象站、水质监测仪、空气质量传感器等野外串口监测设备接入网络，实现数据集中采集与远程管理
- 楼宇自控系统：连接 HVAC 空调控制器、门禁控制器、照明控制器等串口设备，通过楼宇局域网实现集中管控
- 交通基础设施：用于高速公路收费系统、隧道监控设备、轨道交通信号设备的串口网络化改造
- 石油天然气管道监控：将管道沿线的 RTU、流量计、压力变送器等串口设备接入 SCADA 系统，实现长距离管道远程监控
- 水处理厂自动化：连接水泵控制器、阀门执行器、水质分析仪等串口设备，实现水厂自动化集中管理
- 零售与餐饮连锁：将各门店的 POS 机、电子秤、厨房显示设备等串口设备通过广域网接入总部系统，实现远程配置与故障排查
- 医疗设备联网：将医院内带串口的医疗检测设备、分析仪器接入医院内网，实现数据集中管理与远程维护
- 实验室仪器管理：将光谱仪、色谱仪、天平等实验室串口仪器联网，实现实验数据自动采集与远程操控
性能参数
- 串口端口数：2 个独立 RS-232/422/485 端口
- 最大波特率：230.4 kbps
- 串口缓冲：每端口 8 KB，有效防止数据丢失
- 以太网速率：10/100 Mbps 自适应
- 供电范围：9-48 VDC / 8-24 VAC，宽电压兼容性强
- 典型功耗：340 mA @ 12 VDC，低功耗设计
- 工作温度范围：-10°C 至 80°C，宽温工业级
- 防护等级：IP30，防尘防触电
- 外形尺寸：4.46 × 15.52 × 10.46 cm，紧凑型 DIN 导轨安装
- 通信协议：TCP、UDP、IP、ARP、DHCP、Telnet、HTTP、ICMP
- 重连机制：Heartbeat 心跳检测，5 秒间隔自动重连
- 认证：CE、FCC 认证，符合国际电磁兼容标准
材质构成
- 外壳：金属材质（钢板或铝合金），表面喷塑或阳极氧化处理，提供 IP30 防护等级及电磁屏蔽能力
- DB9 串口连接器：镀镍金属外壳，内部镀金引脚，确保低接触电阻和抗腐蚀性能
- RJ-45 以太网接口：标准 RJ-45 母座，内置网络变压器和 ESD 防护电路
- 电源接线端子：可拆卸式螺丝接线端子，磷铜镀镍材质，支持牢固压接多股或单股导线
- 内部 PCB：FR-4 玻璃纤维环氧基板，多层板设计，关键信号线阻抗控制
- 核心芯片：工业级串口通信控制器、以太网 MAC/PHY 芯片、微处理器，宽温级元器件选型
- 电源模块：宽输入范围 DC-DC 转换器和 AC-DC 整流模块，内置过压、过流、反接保护电路
- 指示灯：前面板 LED 指示灯，显示电源、网络连接、串口收发状态
- DIN 导轨卡扣：弹簧钢材质，表面镀锌处理，确保牢固卡接与耐腐蚀
- 内部连接器：板对板连接器、排针排母，金或锡镀层，确保可靠电气连接
结构特征
- Slim-line 窄体设计：宽度仅 4.46 cm，节省 DIN 导轨空间，可密集并排安装多个设备

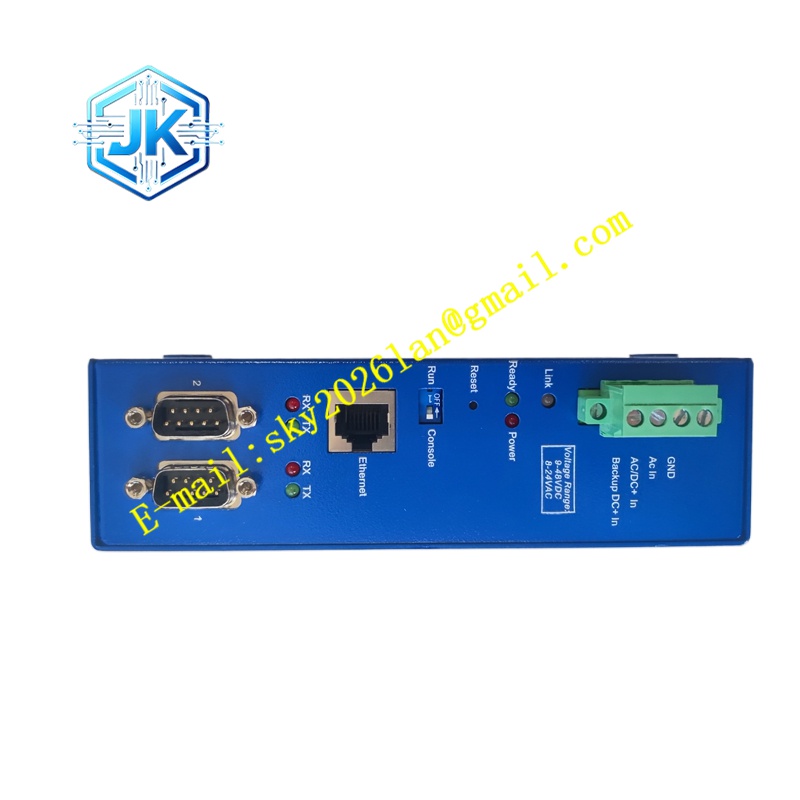

- 前面板接口布局：2 个 DB9 串口连接器、1 个 RJ-45 以太网接口、LED 状态指示灯集中布置于前面板，便于接线和状态查看
- 底部电源端子：可拆卸电源接线端子位于设备底部或侧面，支持冗余双路 DC 电源接入
- DIN 导轨卡扣：底部集成标准 35mm DIN 导轨卡扣，安装时直接卡入导轨，拆卸时按压释放弹簧即可取下
- 散热设计：金属外壳兼作散热器，无风扇被动散热设计，无运动部件，可靠性高
- 接地端子：外壳或电源端子旁设有接地螺钉，确保设备可靠接地，提高抗干扰能力
- 安装孔位：除 DIN 导轨安装外，外壳两侧预留螺丝安装孔，支持壁挂或面板固定安装
- 标签区域：外壳顶部或侧面设有铭牌区域，标注型号、序列号、电气参数和认证标志
- 模块化内部结构：电源模块、以太网模块、串口模块分区布局，便于维修和测试
工作原理
BB-ESR902 的核心工作原理是实现串行数据与以太网数据包之间的双向透明转换。其工作流程如下：
当串口设备（如 PLC、仪表）通过 RS-232/422/485 接口连接到 ESR902 的 DB9 端口时，设备发送的串行数据被串口控制器接收并暂存于 8KB 缓冲区中。微处理器将串行数据帧封装为 TCP 或 UDP 数据包，通过以太网 MAC/PHY 芯片经 RJ-45 接口发送到局域网。网络另一端的计算机运行虚拟串口驱动软件，将接收到的数据包还原为虚拟串口数据，应用程序无需修改即可像操作本地串口一样与远程设备通信。
