描述

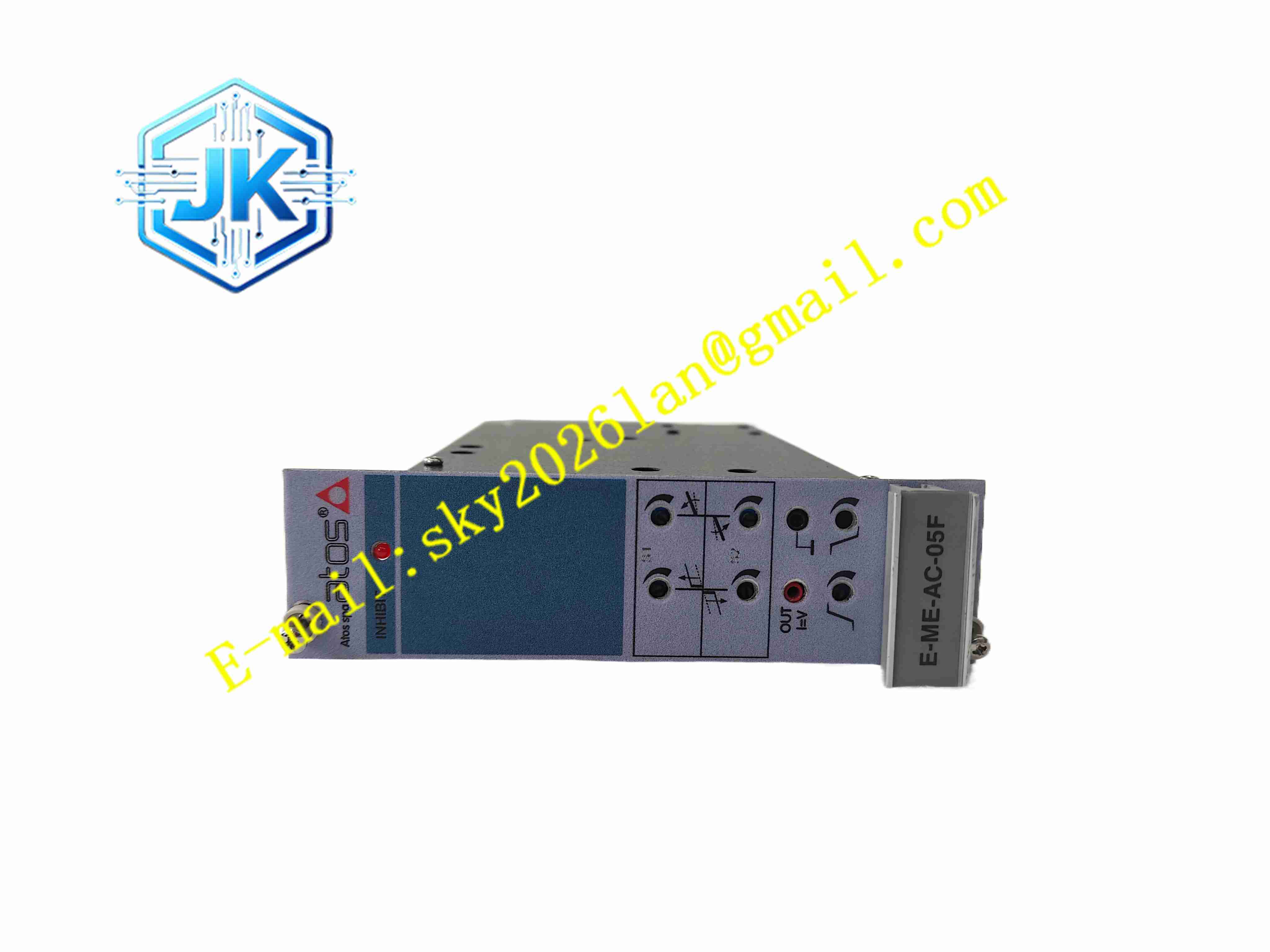

ATOS E-ME-AC-05F
技术规格
- 供电电压：DC24V
- 给定输入信号：±5V 电压信号，也支持 4~20mA 电流信号
- 最大输出电磁铁电流：3.3A，PWM 脉宽调制输出
- 输入阻抗：电压信号大于 50kΩ；电流信号 316Ω
- 斜坡时间：0~5s 可调，控制信号升降速
- 面板调节电位器：偏置、增益调节
- 辅助供电：±5V 参考电源输出，用于外部电位器
- 使能信号：DC5~24V，使能放大器输出
- 工作温度：-20℃～+70℃
- 存储温度：-30℃～+80℃
- 安装规格：Eurocard 欧卡插卡，DIN 导轨机箱安装
- 防护等级：IP20
功能特点
- PWM 电流输出驱动比例电磁铁，电流稳定，抑制电磁铁发热影响
- 增益、偏置电位器，现场校准零点与满量程输出
- 独立上升 / 下降斜坡发生器，避免液压冲击，可设置对称或非对称斜坡曲线
- 输入、输出内置电子滤波，抑制模拟信号高频噪声
- 外部开关信号选择 4 组内部预设参考信号，支持多工况切换
- 使能开关，允许外部 PLC 控制放大器输出使能与切断
- 面板 LED 指示灯，指示电源状态、使能状态
- 满足 EMC 电磁兼容标准，抗工业现场干扰
- 欧卡标准化尺寸，可直接安装在 19 英寸机箱或 DIN 导轨欧卡机架
应用场景
- 注塑机液压比例压力、流量阀驱动控制
- 金属加工机床液压进给比例阀控制
- 液压测试台、疲劳试验机比例液压系统
- 压铸机、挤压机液压比例调节回路
- 造纸、冶金设备液压比例控制系统
材质构成
- 面板：阻燃工程塑料面板，调节电位器窗口
- PCB 板：FR4 多层玻纤电路板，屏蔽涂层
- 功率器件：PWM 功率 MOS 管、隔离光耦
- 运算器件：高精度运算放大器、基准电压芯片
- 无源元件：精密金属膜电阻、低纹波电容
- 连接器：板侧快速接线端子，屏蔽金属外壳
结构特征

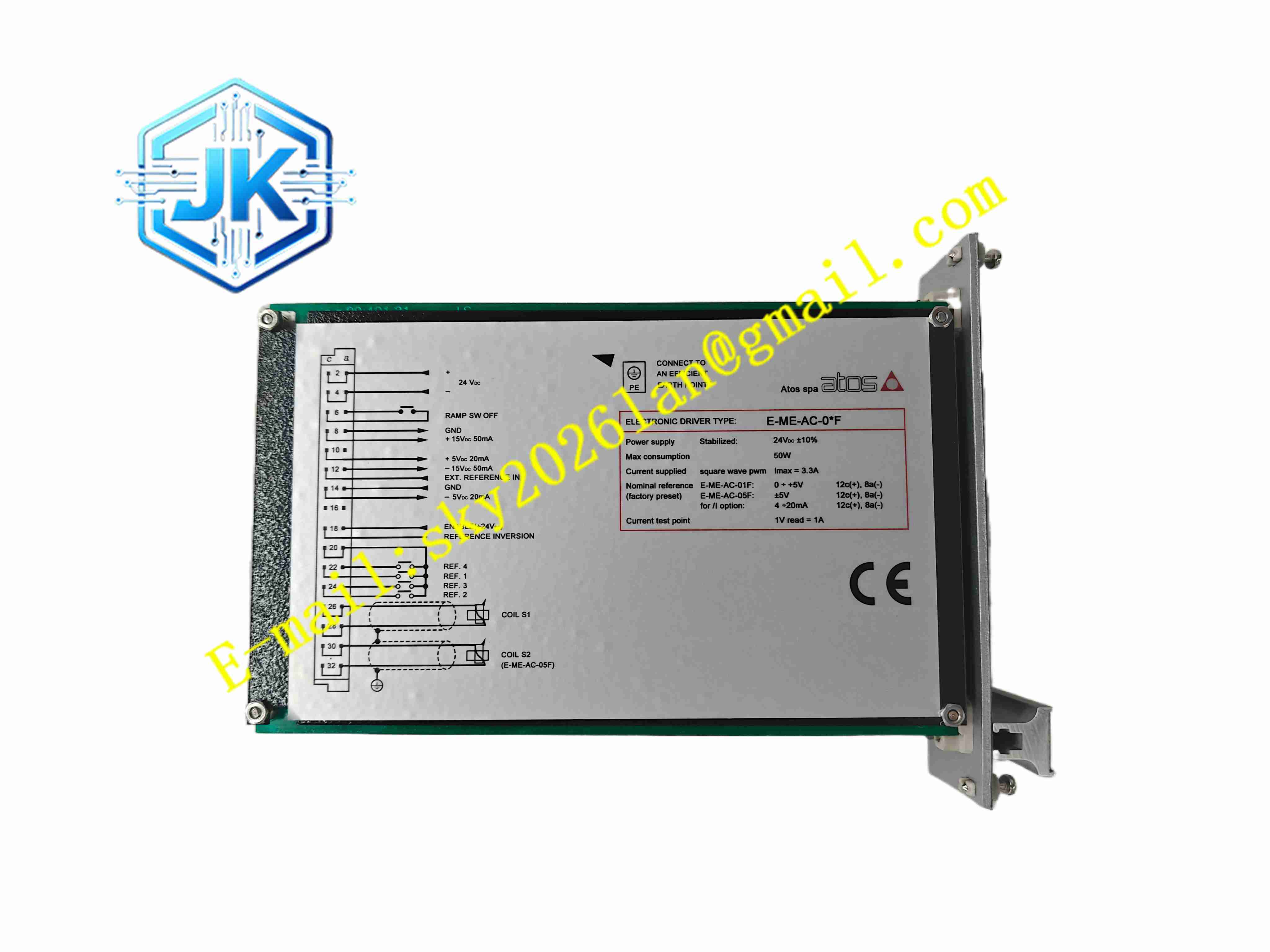

- Eurocard 欧卡标准插卡结构，可直接插入欧卡机箱插槽
- 前面板配备增益、偏置调节电位器，电源与使能状态指示灯
- 板卡两侧金属屏蔽罩，隔离外部电磁干扰
- 板卡后端接线端子，接入给定信号、电源、比例电磁铁线圈
- 电路分区，模拟信号采集区、功率驱动区相互屏蔽隔离
工作原理 DC24V 为放大器供电，外部 PLC 或控制器发送 ±5V 给定信号，输入调理电路对信号滤波，与偏置电位器零点信号叠加，送入斜坡生成单元，限制信号变化速率。信号经过 PID 运算转换为 PWM 调制电流，输出至比例电磁铁线圈，改变电磁铁电磁力，推动液压阀阀芯移动。使能信号切断时，放大器停止输出驱动电流，比例阀回到安全位。
安装要求
- 欧卡插卡安装在标准欧卡机箱，锁紧面板固定螺丝
- 比例电磁铁线圈线缆使用屏蔽双绞线，屏蔽单点接地
- 模拟给定信号线与动力液压电缆分开敷设，远离变频器
- DC24V 电源选用低纹波工业直流电源
- 环境温度维持 – 20℃～+70℃，机柜无凝露
- 上电前完成零点、满量程增益校准
使用注意事项
- 电磁铁线圈接线极性错误不会损坏放大器，但会造成阀芯动作反向
- 输出电流不可超过 3.3A 上限，防止功率器件过热损坏
- 调节电位器时使用小型绝缘螺丝刀，避免短路板卡线路
- 液压系统调试缓慢增加给定信号，防止液压冲击损坏设备
- 禁止带电插拔板卡，维护前断开 DC24V 电源
- 备件存放于防静电屏蔽袋
