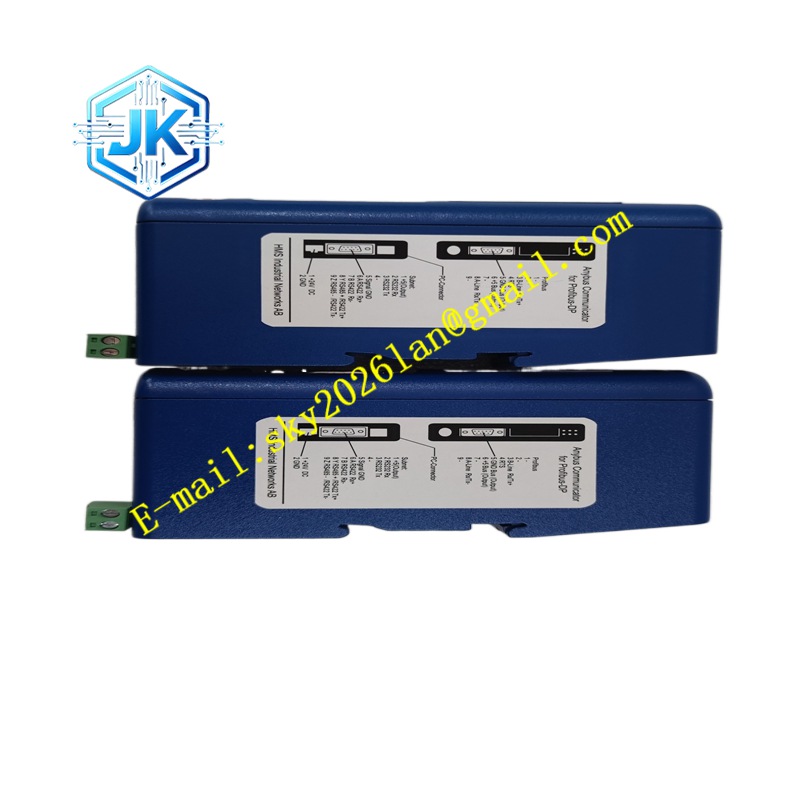

Anybus AB7000-C
技术规格 一侧 RS232/422/485 串行接口，一侧 PROFIBUS-DP 接口；供电 DC24V，功耗最大 300mA；DIN 导轨安装；防护等级 IP20；工作温度 0℃至 55℃；支持 Modbus RTU、ASCII、DF1 及自定义问答式串口协议；配套 Anybus Configuration Manager 配置软件。
功能特点 自动完成串口协议与 PROFIBUS-DP 协议双向转换，透明传输数据；串口侧作为主站，轮询下位串口仪表；支持自定义串口报文帧格式，适配非标老式串口设备；内置通讯故障诊断，串口断线、PROFIBUS 总线故障输出状态信号；数据映射表可自由配置，将串口寄存器映射到 PROFIBUS 输入输出区；支持总线看门狗，通讯中断可设置故障输出状态。
应用场景 工厂改造项目，老式串口变频器、称重仪表、条码阅读器、流量计、传感器接入 PROFIBUS-DP PLC 系统；化工、冶金、汽车产线新旧自动化系统对接。
性能参数 协议转换处理速度稳定；支持 PROFIBUS 最高 12Mbps 波特率；串口波特率可组态；报文校验支持奇偶校验、CRC 校验。
材质构成 外壳阻燃 ABS 工程塑料；内部 PCB 基材 FR-4；协议处理主芯片工业级；端子金属件镀镍；导轨卡扣为玻纤增强塑料。
结构特征 紧凑型 DIN 导轨卡扣式外壳；壳体正面设置 PROFIBUS 状态灯、串口通讯灯、故障指示灯；壳体下部设有 24V 电源端子、RS485/232 串口端子；侧面卡扣直接卡在标准 35mm DIN 导轨；壳体侧面预留散热槽。
工作原理 网关按照配置软件设定的串口指令，周期性轮询下位串口设备，采集寄存器数据；将采集数据映射到 PROFIBUS 的输入数据区，供 PROFIBUS 主站 PLC 读取；PLC 下发的输出数据，网关转为串口指令发送给现场串口设备；网关持续监测两侧总线链路，故障时点亮故障指示灯并输出预设安全值。
安装要求 卡装在控制柜 DIN 导轨上，卡扣卡紧；24V 直流电源接线核对极性；PROFIBUS 总线使用紫色专用总线电缆，总线两端终端电阻正确投切；串口线缆选用屏蔽双绞线，单独布线；电脑通过配置软件下载映射参数。
使用注意事项 网关仅做协议转换，不提供信号隔离，强干扰场景额外加装信号隔离器；PROFIBUS 总线禁止随意分支；串口设备通讯参数（波特率、校验位）必须和网关配置一致；通讯异常优先检查总线终端电阻、屏蔽接地。
