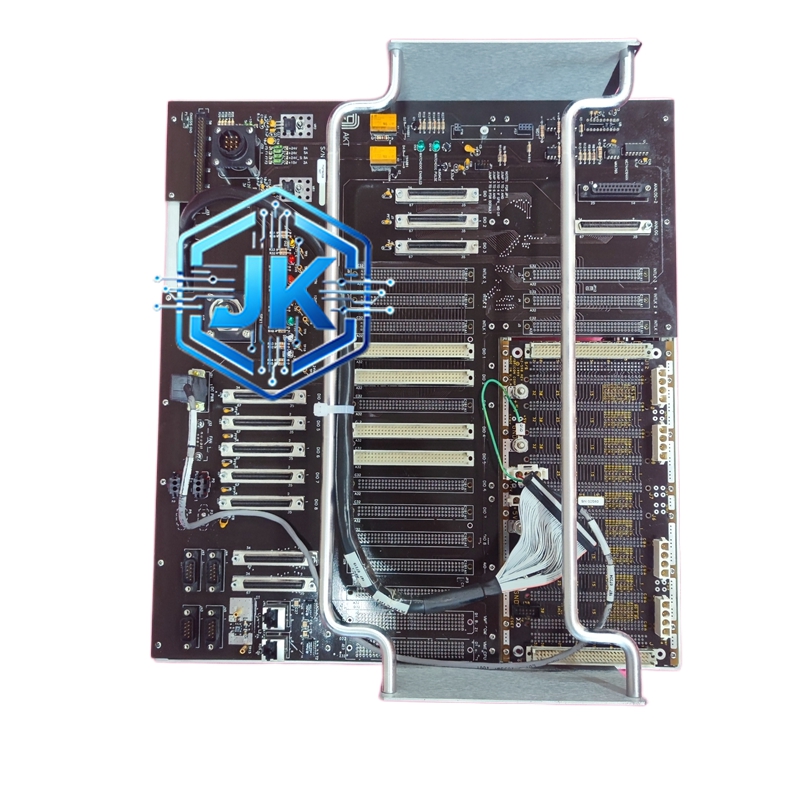

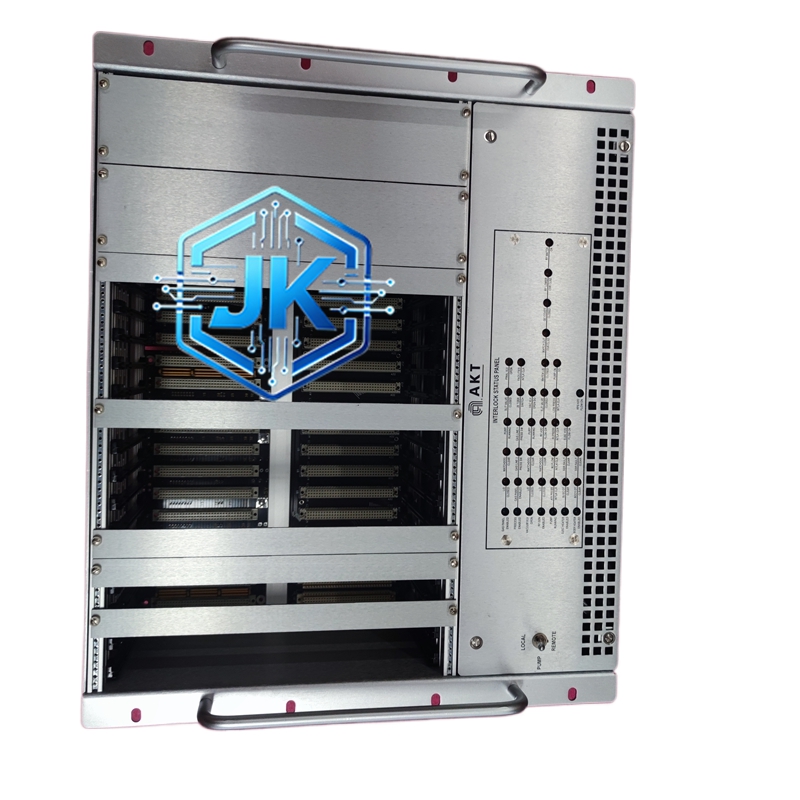

AMAT 0100-71275 — 应用材料公司（Applied Materials）Endura刻蚀机用射频电源控制器

描述

AMAT 0100-71275 — 应用材料公司（Applied Materials）Endura刻蚀机用射频电源控制器

技术规格：

功能特点：

• 数字功率控制：通过数字信号精确控制射频发生器输出功率，步进1W，从0到3000W无级可调，精度±0.5%
• 频率精确控制：控制射频频率13.56MHz±0.01%，确保刻蚀工艺的频率稳定性
• 调制模式控制：控制CW连续波和脉冲调制模式，脉冲频率和占空比数字可调
• 工艺配方接收：通过RS-232/Ethernet接收AMAT刻蚀主机下发的工艺配方（Recipe），自动设置功率、频率、调制等参数
• 实时反馈：将射频发生器的实际功率、频率、VSWR、温度等参数实时反馈给刻蚀主机
• 故障诊断：内置自诊断功能，检测功率模块、调谐网络、风扇等部件状态，故障时上报错误代码
• 热插拔支持：部分Endura机型支持控制板热插拔更换（需主机支持）
• 模块化设计：控制板与功率板分离，控制板故障时只需更换控制板，无需更换整个射频发生器

应用场景：

• AMAT Endura系列刻蚀机台（所有使用射频发生器的Endura机型）
• 当射频发生器出现控制故障时的备件更换（如功率无法调节、频率漂移、通讯中断等）
• 半导体逻辑芯片制造（全制程）
• 存储芯片制造（全制程）
• 介质刻蚀、硅刻蚀、金属刻蚀（全工艺）

性能参数：

材质构成：

• PCB：6层FR-4高Tg板，表面沉金工艺，射频区域和数字区域独立屏蔽
• 主控芯片：FPGA（Xilinx/Altera系列）+ DSP（Texas Instruments TMS320系列）
• ADC/DAC：16位高精度ADC（采样功率/电压/电流）、16位高精度DAC（输出控制信号）
• 存储器：Flash（存储固件和校准数据）+ DDR3 RAM（运行缓存）
• 连接器：PXI/VME标准连接器 + RS-232 + Ethernet + GPIB
• 电源模块：DC-DC转换器（24V转3.3V/1.8V/1.2V）
• LED指示灯：Power/Ready/Fault/Comm四色LED
• 紧固件：不锈钢螺钉

结构特征：

• 标准PXI/VME尺寸电路板，约305×406×44mm
• 正面：FPGA/DSP芯片、ADC/DAC芯片、DC-DC模块、LED指示灯、PXI/VME连接器
• 背面：RS-232串口、Ethernet口、GPIB口、电源接线端子、接地端子
• 两侧：散热片（铝合金，与机柜风道对接）
• 重量约3kg，比功率板轻很多

工作原理：

控制板上的FPGA接收来自AMAT刻蚀主机的工艺配方（通过Ethernet/RS-232），解析出目标功率、频率、调制模式等参数。DSP根据目标参数计算出功率模块的驱动信号（PWM占空比等），通过DAC输出模拟控制信号给功率板。同时，ADC实时采样功率板返回的实际功率、电压、电流、温度等信号，FPGA进行PID闭环控制，确保实际输出与目标值一致。如果检测到任何参数异常（如VSWR过高、温度过高、风扇停转等），FPGA立即上报错误代码并触发保护动作。

安装要求：

• 插入射频发生器机箱内的PXI/VME插槽（或专用控制板插槽）
• 使用导轨卡扣固定
• RS-232/Ethernet/GPIB线接入对应接口
• 24V DC电源接线端子接入主机供电
• 接地线连接至机柜接地排
• 散热片需与机柜风道对齐，保证通风

使用注意事项：

• 控制板与功率板需配对使用，不可混用不同型号的控制板
• 更换后需进行校准（用功率计校准输出功率，用频率计校准频率）
• 固件版本需与刻蚀主机版本匹配，更换前需确认固件版本
• 静电防护：操作时需佩戴防静电手环，避免静电损坏FPGA/DSP芯片
• 控制板为精密电子部件，禁止在潮湿、灰尘环境中操作
• 更换后需运行AMAT自带的诊断程序（DFT）验证控制板功能正常
