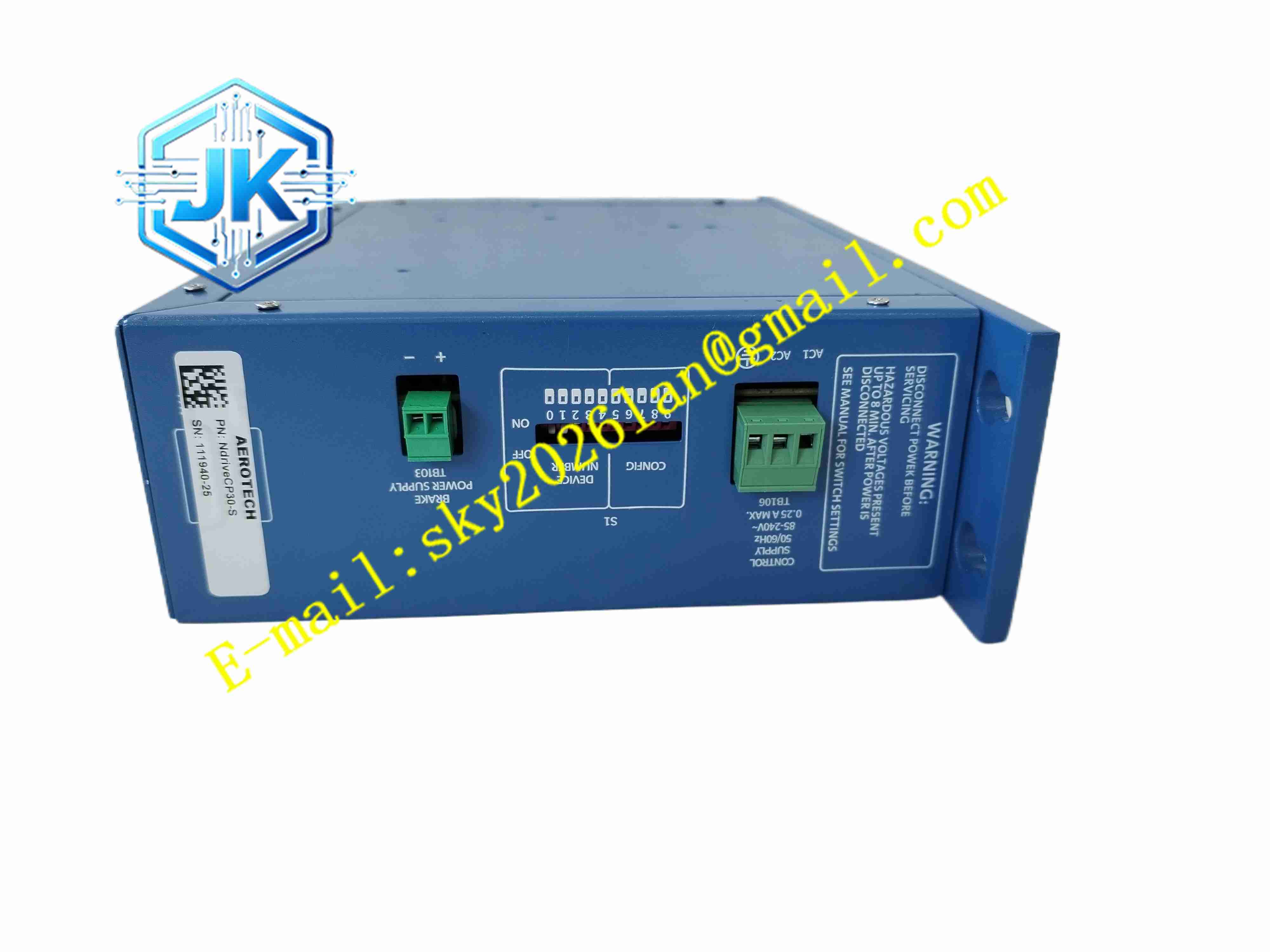

AEROTECH NDRIVECP30-S
技术规格 型号：NDRIVECP30-S 峰值输出电流：30A RMS 连续输出电流：15A RMS（40℃环境） 直流母线电压：48VDC ~400VDC 自适应 PWM 开关频率：16kHz 速度环带宽：3kHz 位置环带宽：1kHz 反馈接口：增量式 A/B/Z 编码器，BiSS-C、EnDat2.2 绝对值编码器，±10V 模拟反馈 编码器分辨率支持：最高 32bit 安全功能：STO 安全扭矩关断、SS1 安全停车 1、SLS 安全限速 外形尺寸：195mm ×45mm ×160mm 重量：1.8kg 工作温度：0℃ ~ +40℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~85%，无凝露 安装方式：DIN 导轨或者底板螺钉安装 防护等级：IP20，控制柜内部安装
功能特点 高带宽三闭环伺服控制，实现超高精度、高动态运动控制。 STO 安全扭矩关断安全功能，满足设备安全规范，切断电机扭矩输出。 支持多种编码器类型，兼容增量、绝对值数字编码器。 支持模拟量 ±10V 指令、数字总线运动指令两种控制方式。 内置电机自动辨识算法，自动识别电机电气参数。 实时监测输出电流、母线电压、驱动器温度、编码器状态。 故障保护包含过流、过压、欠压、过热、编码器故障、短路保护。 支持电子齿轮、电子凸轮、点位运动、插补联动功能。 故障状态实时输出数字报警信号至 PLC 安全回路。 紧凑结构设计，节省控制柜内部安装空间。
应用场景 激光微加工设备，光学检测与测量平台，半导体晶圆处理设备，高精度三坐标检测仪器，医疗精密定位设备，航空零部件精密加工设备，纳米级位移台。
性能参数 位置环控制分辨率极高，可实现纳米级定位。 电流环响应速度快，负载突变时转矩响应无滞后。 多轴同步联动时轴间同步误差极小。 PWM 载波稳定，电机运行平稳，振动极低。 驱动器温升控制稳定，长时间连续精密运动无性能衰减。 安全回路响应速度固定，触发 STO 后快速切断电机扭矩。
材质构成 驱动器壳体：铝合金金属外壳，兼具结构支撑与散热。 功率 PCB 板：厚铜 FR4 多层电路板，功率回路。 控制 PCB 板：FR4 多层板，搭载 DSP、FPGA 运动控制芯片。 功率器件：IGBT 功率管，母线电容，采样电阻。 散热结构：集成铝制散热器。 连接器：镀金信号端子，镀银功率端子。
结构特征 扁平紧凑型铝合金外壳，外壳同时作为散热器。 外壳两侧预留安装孔，支持底板螺钉固定，也可选用 DIN 导轨支架安装。 端子分为功率端子、编码器反馈端子、安全回路端子、控制信号端子，分区排布。 内部强弱电电路物理分隔，降低功率回路对编码器微弱信号的电磁干扰。 内置温度传感器紧贴功率器件，实时监测功率芯片温度。
工作原理 直流母线电压接入驱动器功率输入端子，控制电源供给控制板。上位运动控制器下发位置指令，驱动器 FPGA 与 DSP 读取编码器反馈的电机实际位置、速度信号，执行高带宽三闭环控制算法，输出 PWM 信号驱动 IGBT 功率器件，输出三相正弦电流驱动无刷伺服电机。STO 安全回路独立硬件通道，当外部安全回路触发，硬件直接切断 IGBT 驱动信号，电机扭矩立刻关闭，不依赖软件。驱动器持续采集电流、电压、温度，一旦检测故障，封锁 PWM 输出，输出故障信号给上位 PLC。电机辨识阶段，驱动器输出测试信号，自动获取电机电感、电阻、反电动势参数，自动优化环路增益，实现最优控制性能。
安装要求 驱动器断电，确认母线电容放电完成，将 NDRIVECP30-S 固定在控制柜底板或者 DIN 导轨。 直流母线电源、电机动力线缆使用屏蔽线缆接入功率端子。 编码器线缆使用高速屏蔽双绞线接入反馈端子，线缆尽量缩短。 安全回路接线接入 STO 端子，接入设备安全继电器回路。 在 Aerotech 运动控制软件内配置电机参数，执行电机辨识，调试环路增益。 控制柜可靠接地，驱动器外壳接地端子连接保护地。 动力线缆与编码器信号线分开布线，减少电磁干扰。 机柜保证空气流通，满足散热要求。 接线完成，空载试运行，测试定位精度与 STO 安全功能。
使用注意事项 断电后等待母线电容充分放电，再进行接线、拆装操作。 编码器线缆必须采用高速屏蔽线缆，屏蔽层单端接地。 安全回路接线必须按照设备安全规范做回路校验。 操作内部电路板佩戴防静电手环。 禁止驱动器运行在超出额定环境温度区间，高温会触发过热保护。 定期清理外壳散热器表面灰尘，防止散热不良。 参数修改前备份工程配置文件。 出现故障报警，优先检查编码器线缆、电机绝缘状态。
