描述

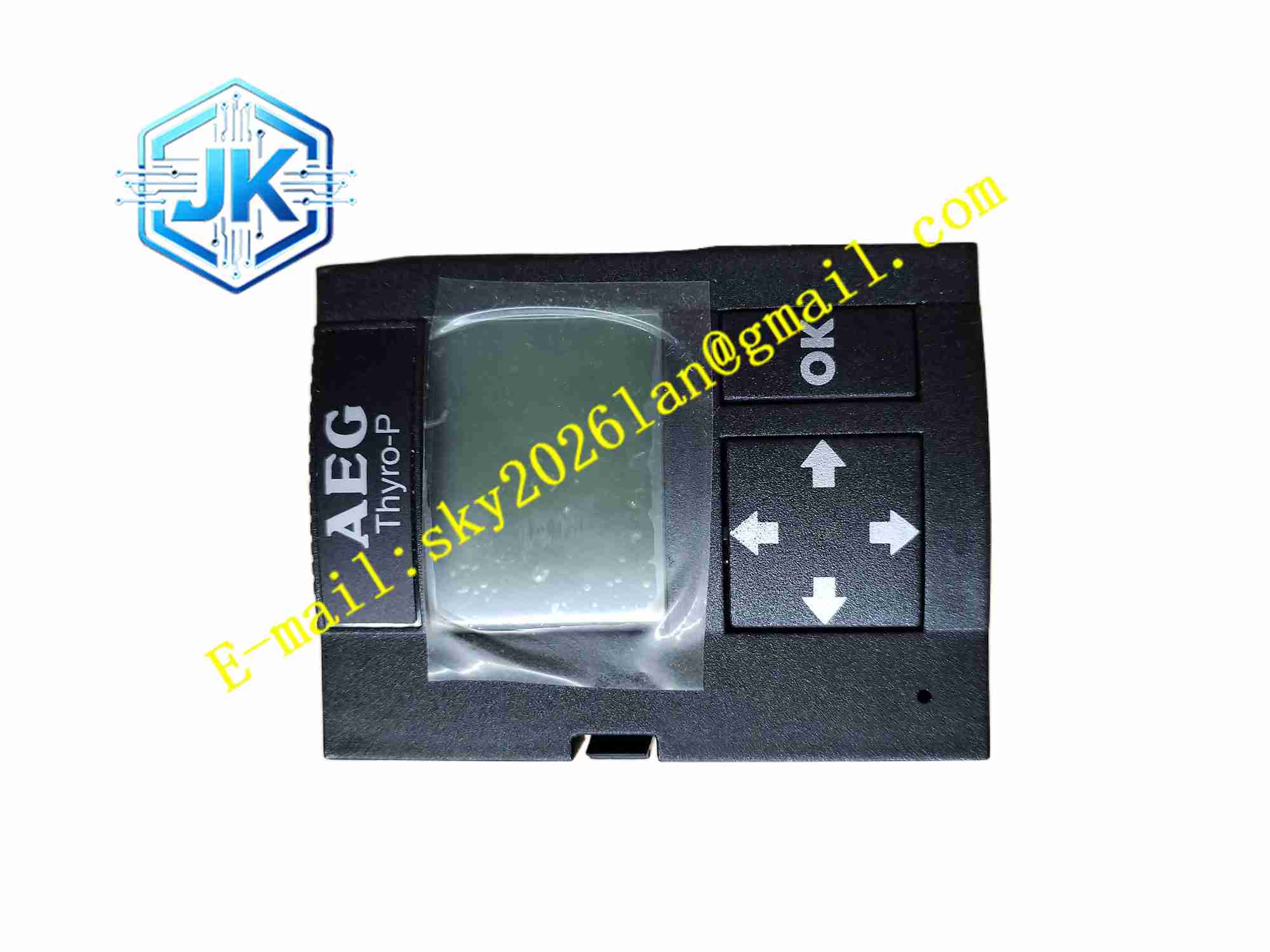

AEG THYRO-P LBA
技术规格
- 品牌： AEG Power Solutions / AEG Power
- 产品系列： Thyro-P 系列附件
- 型号： LBA
- 产品类型： 本地显示和操作单元
- 适用对象： AEG Thyro-P 可控硅功率控制器
- 显示方式： 液晶或图形显示，菜单驱动
- 操作方式： 按键操作
- 安装方式： 插入 Thyro-P 控制器前面板，或配合 SEK 面板安装工具使用
- 通信支持： 通过 Thyro-P 主机访问 RS232、光纤、总线接口和内部参数
功能特点
- 提供本地菜单式参数设置界面。
- 可显示电网电压、负载电流、输出功率等实时值。
- 可设置 TAKT 过零控制、VAR 相位角控制、软启动/软停止等运行模式。
- 可设置电压、电流、功率等控制目标。
- 可配置过流、欠流、过压、欠压等监控限值。
- 可查看故障记录、状态信息和诊断数据。
- 支持负载电导监测和 ASM 自动功率分配相关设置。
- 可与 Thyro-Tool Family 软件和总线系统配合使用。
应用场景
- 工业电加热系统功率调节。
- 电炉、烘箱、干燥设备温度控制。
- 玻璃、陶瓷、冶金行业加热负载控制。
- 塑料机械加热区功率控制。
- 变压器次级加热负载控制。
- 阻性、感性及大冷/热阻比负载控制。
- 需要就地调试、监控和维护 Thyro-P 调功器的场合。
性能参数
- 显示内容：电压、电流、功率、运行模式、负载状态、故障信息。
- 参数设置：控制模式、设定值来源、保护限值、监控参数、通信参数。
- 操作方式：本地按键和菜单导航。
- 数据访问：可读取 Thyro-P 内部测量值和诊断信息。
- 具体显示分辨率、按键数量、刷新周期、存储参数数量和软件版本应以 AEG Thyro-P 官方手册为准。
材质构成
- 显示面板组件
- 按键操作电路
- 控制接口电路
- 前面板连接端子
- 工程塑料面板
- 金属或塑料固定支架
- 模块铭牌和版本标识
结构特征
- 插接式前面板结构。
- 直接插入 Thyro-P 控制器操作接口。
- 面板提供显示屏和操作按键。
- 可配合 SEK 工具实现柜门面板安装。
- 结构紧凑，便于现场调试和维护。
- 具体尺寸、接口形式和安装孔位以实物和官方资料为准。
工作原理
LBA 通过 Thyro-P 控制器前面板接口与主机通信，读取控制器内部电压、电流、功率、运行状态和故障信息，并以菜单形式显示。用户通过按键进入参数菜单后，可修改控制模式、设定值类型、保护限值和监控参数。设置完成后，参数写入 Thyro-P 控制器并影响其触发和输出行为。LBA 本身不直接驱动负载，而是作为 Thyro-P 的人机交互和参数管理单元使用。
安装要求
- 仅用于 AEG Thyro-P 系列功率控制器。
- 插入前确认控制器已断电或处于安全状态。
- 对准前面板接口插入，避免强行插拔。
- 若需柜外安装，应使用配套 SEK 面板安装工具。
- 安装后检查显示是否正常、菜单是否可进入。
- 参数修改应由具备资质的人员执行。
- 控制柜内应保持通风，避免高温影响显示和按键寿命。
使用注意事项
- 修改保护限值前应确认负载和电网条件。
- 不得随意更改触发模式、相数控制和监控参数。
- 故障报警时应先查明原因，再执行复位。
- 参数设置完成后建议记录或备份。
- 与 Thyro-Tool Family 软件同时使用时应避免参数冲突。
- 面板安装时应确保密封和防护等级符合要求。
- 具体菜单结构、参数含义和接线要求以 AEG Thyro-P 官方手册为准。
