描述

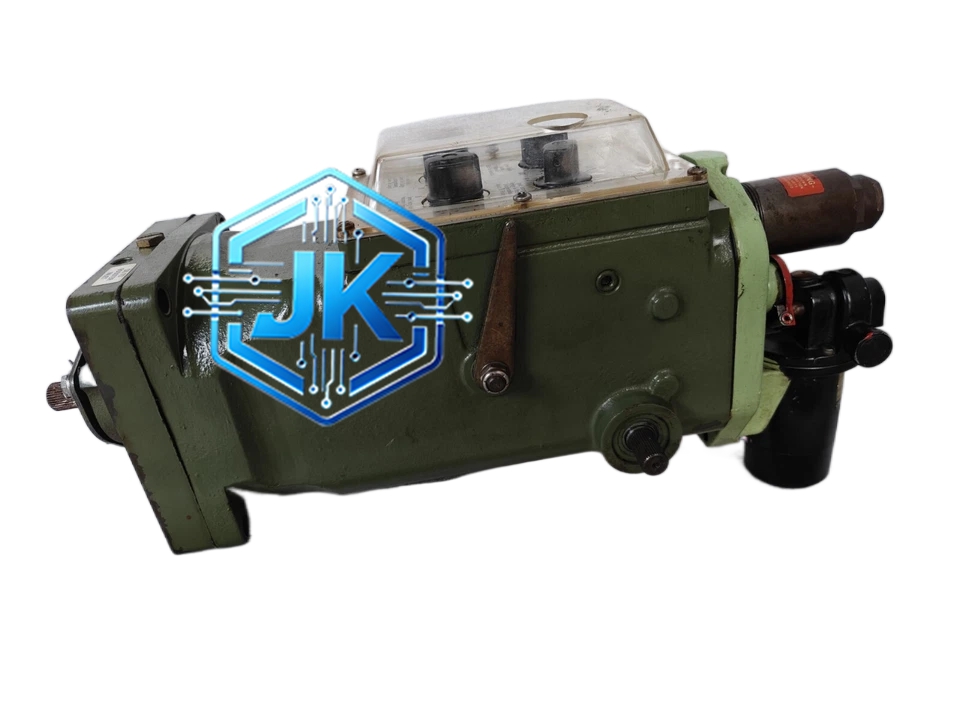

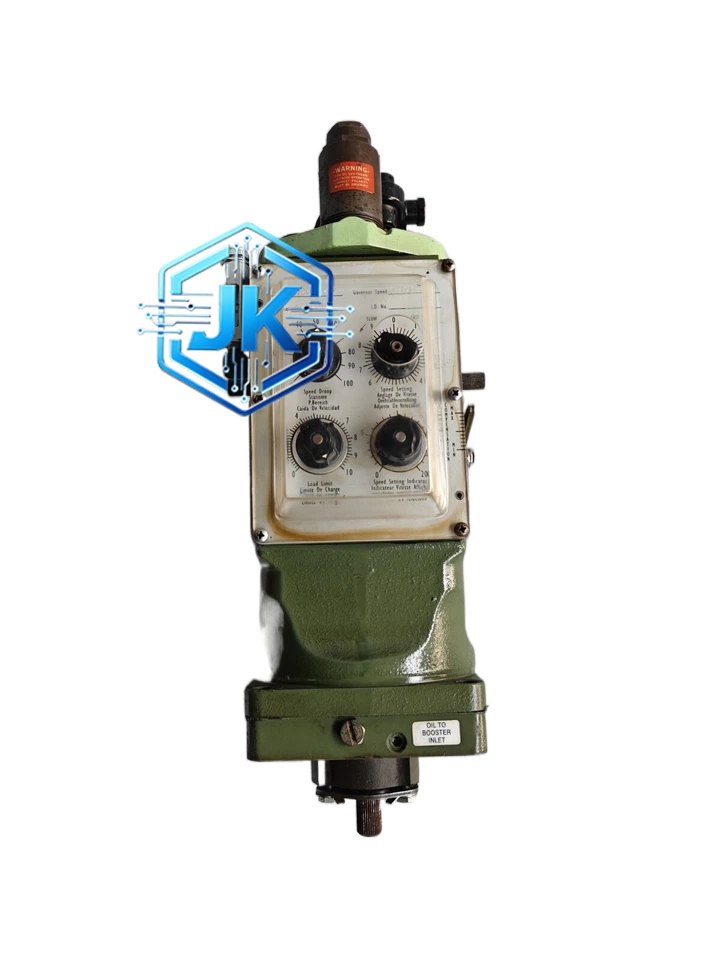

Woodward UG-8A 8525-797
技术规格：
- 控制器型号：UG-8A
- 配置代码：8525-797
- 转速范围：600 RPM ~ 1800 RPM
- 转速输入：MPU脉冲，0~6kHz
- 模拟量输出：4~20mA × 2路（调速 + 调压）
- 模拟量输入：4路AI（水温、油温、油压、进气压力）
- 数字量输入：8路DI
- 数字量输出：3路DO
- 通信接口：RS-485（Modbus RTU）
- 供电电压：24VDC
- 工作温度：-10°C ~ +60°C
- 防护等级：IP20
- 安装方式：DIN导轨 / 面板嵌入式（144mm × 96mm）
功能特点：
- 双路输出：同时输出调速和调压信号，比UG-8多一路AO
- RS-485通信：支持Modbus RTU，可接入上位监控系统
- 更多I/O：4路AI + 8路DI + 3路DO，比UG-8多一倍I/O
- 固定3%下垂：内置固定频率下垂（不可调）
- 面板操作：LED + 电位器 + 按键
应用场景：
- 中小型发电机组（200kW~500kW）
- 工业发动机（需要更多传感器接入）
- 需要基本远程监控但不需要并联的场合
安装要求：
- 144mm × 96mm面板开孔
- MPU传感器间隙 0.5~1.5mm
- RS-485通信线使用屏蔽双绞线
使用注意事项：
- 固定3%下垂不支持多机并联
- RS-485通信需设置正确地址
- 每6个月校准一次执行器
