描述

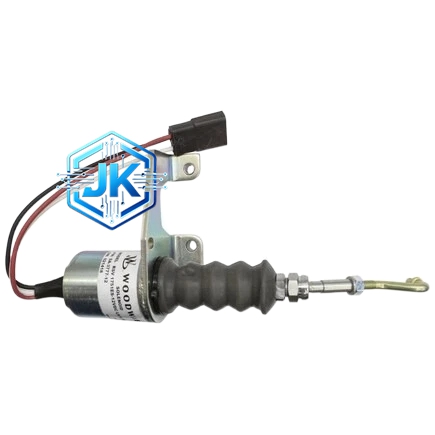

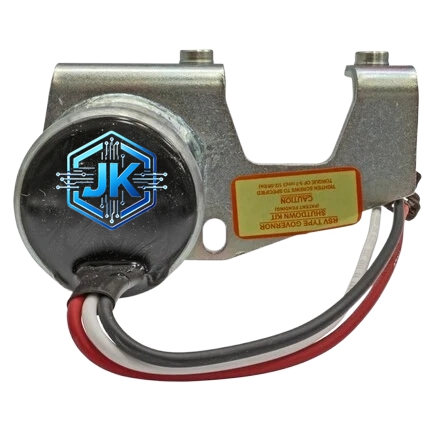

Woodward SA-3777-12
技术规格：
- 调节功率范围：适配 10～100 MW 机组
- 调速范围：45～55 Hz（50Hz 系统）或 57～63 Hz（60Hz 系统）
- 油源压力：4.14～6.89 MPa（600～1000 PSI）
- 油源流量：8～16 L/min
- 迟缓率：小于 0.06%
- 稳态转速偏差：≤±0.06%
- 瞬态转速偏差：≤±0.3%
功能特点：
- 两级液压放大，输出力大、响应快，适配大型主汽阀/燃气阀
- 加载/卸载缓冲功能（Load Unloader），防止负荷突变时转速大幅波动
- 紧急停机接口（Emergency Trip），接收 DCS 信号后 0.5 秒内关闭主汽阀
- 远程速度设定和负荷设定，支持与 DCS/PLC 联动
- 压油器（Oil Booster）内置，在油压波动时维持输出力稳定
- 可切换等时/有差模式
应用场景：
火力发电厂汽轮机（300MW/600MW/1000MW）、大型工业燃气轮机、联合循环机组（CCPP）、热电联产汽轮机。
性能参数：
| 参数项目 | 数值 |
|---|---|
| 稳态转速偏差 | ≤±0.06% |
| 瞬态转速偏差 | ≤±0.3% |
| 油温工作范围 | 35℃～55℃ |
| 液压油要求 | ISO VG46 或 VG68 抗磨液压油 |
| 过滤器精度 | NAS 6 级（≤12μm） |
| 使用寿命 | 大于 80000 小时 |
材质构成：
- 主阀体：铸钢 ZG270-500（碳钢铸件）
- 活塞：不锈钢 1Cr18Ni9Ti 镀硬铬（镀层厚度 20～30μm）
- 飞锤及杠杆：45# 钢，表面发黑处理
- 密封：碳石墨 + 氟橡胶（Viton）O 型圈组合密封
- 弹簧：60Si2CrVAT 弹簧钢
结构特征：
- 整体为大型圆柱形结构，高度约 450mm，直径约 250mm
- 顶部为飞锤室和压油器，中部为主配压阀和接力器，底部为油缸输出
- 主配压阀采用滑阀式结构，配合两级液压放大
- 设有机械限位和电气限位双重保护
- 油路设有蓄能器，维持油压稳定
工作原理：
与 SA-3511 原理相同但功率等级更高。飞锤感应转速变化，驱动主配压阀移动，控制压力油进入油缸活塞两侧。由于输出力需求大，采用两级液压放大：第一级为喷嘴-挡板机构，第二级为主滑阀。压油器在油源压力波动时自动补偿，确保输出力稳定。紧急停机时，安全油失压，弹簧力推动活塞快速关闭主汽阀/燃气阀。
安装要求：
- 油系统需独立循环，配备蓄能器和冷油器
- 安装基础需有减振措施，振动加速度不超过 0.3g
- 油管路需进行酸洗（盐酸浓度 3～5%）和循环冲洗（流速大于 1.5m/s）
- 垂直安装，偏差不超过 ±1°
- 进回油口不得接反
使用注意事项：
- 液压油必须过滤至 NAS 6 级以上，每 500 小时检查油品清洁度
- 每周检查油位（油位计）和油温（应在 35～55℃）
- 每年进行一次静特性试验（转速-负荷特性曲线）
- 飞锤弹簧不得自行调整
- 紧急停机试验每季度进行一次
