Woodward MFR300-71M WK0608444-1082BREV

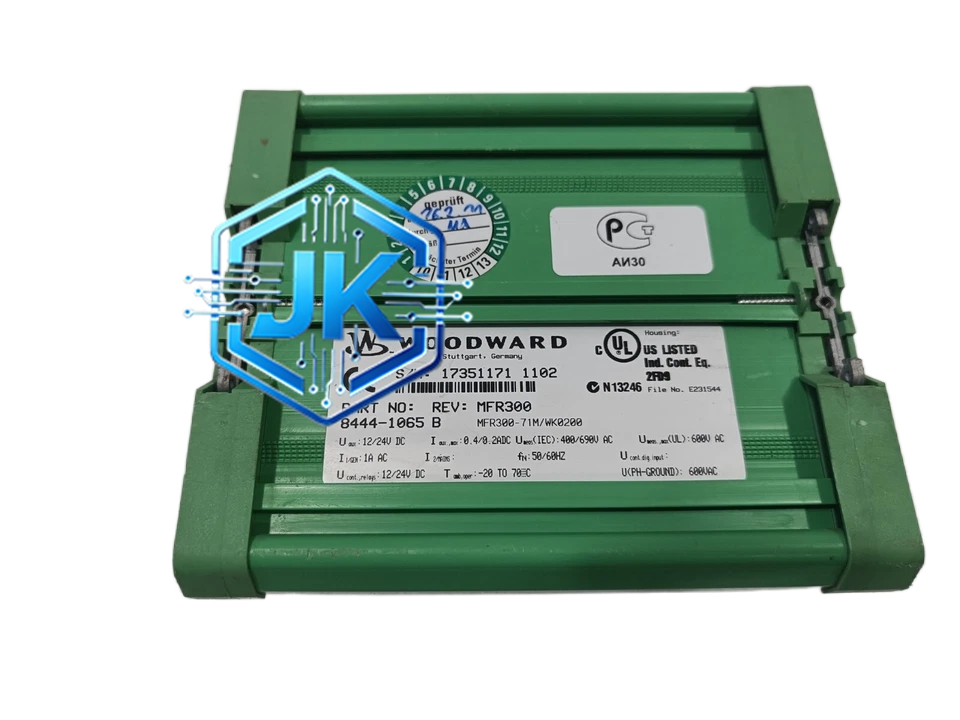

Woodward MFR300-71M WK0608444-1082BREV - 图片 2

Woodward MFR300-71M WK0608444-1082BREV

产品简介：
MFR300-71M是Woodward公司推出的一款紧凑型数字式多功能继电器模块，属于Woodward MFR（Multi-Function Relay）300系列产品线。该型号集成了过流保护、过压保护、欠压保护、过频保护、欠频保护、逆功率保护、负荷管理等多种保护与控制功能于一体，专为中小型发电机组和电动机的综合保护而设计。WK0608444-1082BREV为该型号的特定配置修订版本，包含了伍德沃德内部软件版本号，通常面向OEM配套或特定行业应用（如海事、石化）。该模块以其体积小、功能全、接线简单著称，是替代传统多个独立继电器的理想方案。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

Woodward MFR300-71M WK0608444-1082BREV

技术规格：

  • 产品系列：MFR300系列
  • 型号：MFR300-71M
  • 配置版本：WK0608444-1082BREV
  • 输入电压：PT二次侧 0~500V AC（三相或单相）
  • 输入电流：CT二次侧 0~5A AC 或 1A AC
  • 供电电压：24VDC / 110~240VAC（可选）
  • 继电器输出：4组无源继电器（常开+常闭），额定 250VAC/5A
  • 模拟量输出：2路 4~20mA DC（用于远程监控）
  • 通信接口：RS-485（Modbus RTU）
  • 数字输入：6路DI（干接点，24VDC）
  • 工作温度：-20°C ~ +60°C
  • 防护等级：IP20（柜内安装）
  • 安装方式：DIN导轨安装（35mm标准导轨）
  • 尺寸：约 106mm × 90mm × 65mm
  • 认证标准：CE、UL、DNV、ABS

功能特点：

  • 多功能保护集成：将过流、过压、欠压、过频、欠频、逆功率、不平衡等8种以上保护功能集成于一个模块，替代传统8~10个独立继电器
  • 可编程阈值：所有保护阈值均可通过面板按键或上位机软件进行设定，无需更换硬件
  • 延时可调：每种保护功能的动作延时均可独立设定（0~30秒），避免瞬态干扰导致误跳闸
  • 事件记录：内置事件记录器，可存储最近50次保护动作的时间、类型、参数值
  • 自检功能：上电自动检测继电器、输入回路、通信回路是否正常，故障时面板LED闪烁报警
  • 远程通信：通过RS-485将运行参数和报警信息上传至上位SCADA系统

工作原理：
MFR300-71M通过PT采集发电机电压信号，通过CT采集电流信号，内部16位微处理器每10ms进行一次采样计算。当检测到任一保护参数超过设定阈值且持续时间超过设定延时后，驱动对应继电器动作，切断控制回路使机组停机或发出报警。同时通过4~20mA输出和RS-485将故障信息上传。

应用场景：

  • 中小型柴油发电机组综合保护（200kW~1000kW）
  • 船舶辅机发电机保护
  • 电动机综合保护（水泵、风机、压缩机）
  • 石化装置中的小型发电机保护

安装要求：

  • PT和CT的精度等级不得低于0.5级
  • PT二次侧必须可靠接地，CT二次侧严禁开路
  • RS-485通信线采用屏蔽双绞线，屏蔽层单端接地
  • 继电器输出负载不得超过250VAC/5A，感性负载需加装灭弧器

使用注意事项：

  • 首次上电前必须确认所有接线正确，特别是CT极性
  • PT和CT变比需在参数中正确设置，否则保护阈值不准确
  • 每6个月应进行一次继电器动作测试，验证保护功能正常
