描述

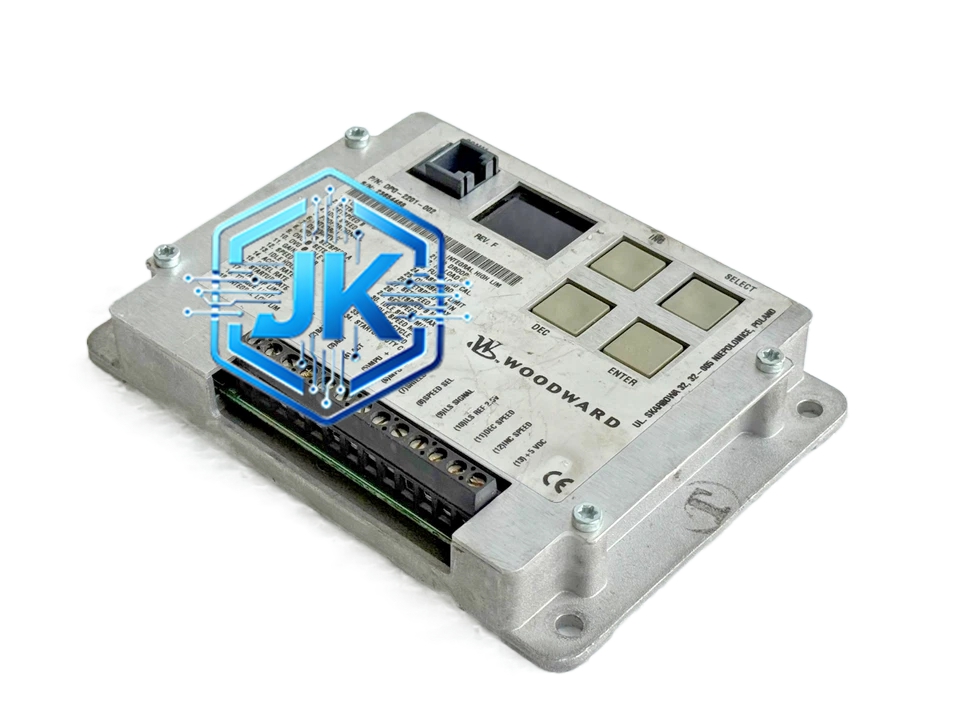

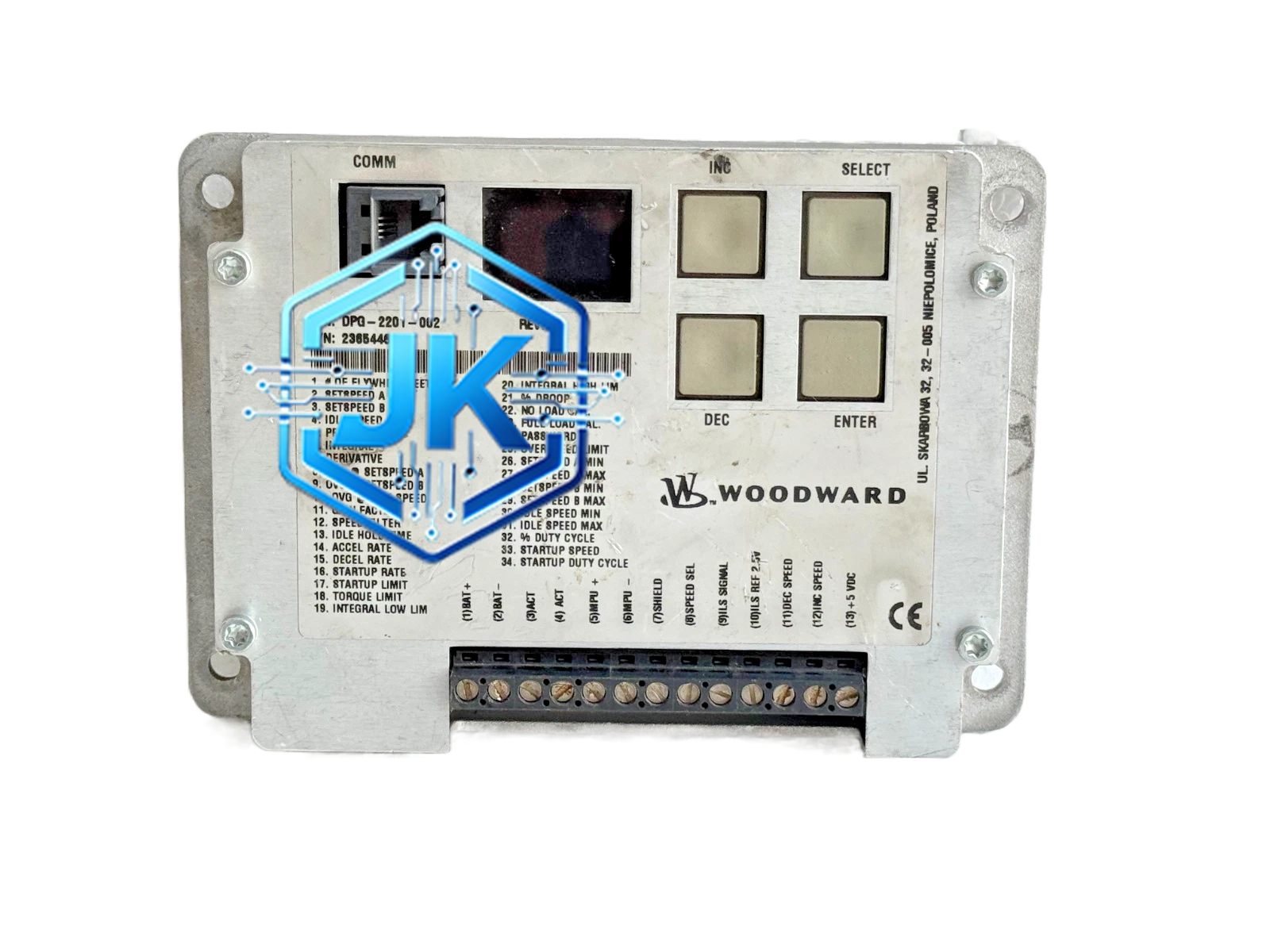

Woodward DPG2201
技术规格：
- 控制功能：自动同步并网、基本负荷分配（有功）
- 同步精度：频率差 ≤ ±0.05Hz，相位差 ≤ ±5°，电压差 ≤ ±5%
- 电压输入：3PT，量程 0~450V AC
- 电流输入：2CT（两相电流），量程 0~5A AC
- 转速输入：MPU脉冲，0~5kHz
- 通信接口：RS-485（Modbus RTU）
- 合闸输出：1组无源继电器（断路器合闸）
- 调速输出：4~20mA（至调速器）
- 调压输出：4~20mA（至AVR，可选）
- 数字量输入：4路（启动/停机/报警/紧急停机）
- 数字量输出：2路（运行/故障）
- 供电电压：24VDC
- 工作温度：-10°C ~ +55°C
- 防护等级：IP20
- 安装方式：DIN导轨安装
功能特点：
- 简化同步算法：采用相位捕捉式同步算法，同步速度快（1~3秒内完成并网）
- 基本下垂控制：支持3%~5%固定频率下垂
- 一键并网：面板设有”AUTO SYNC”按键，按下后自动完成同步和合闸
- 状态指示：频率、电压、同步状态、运行状态四组LED指示灯
应用场景：
- 小型船舶电站（2台发电机组并联）
- 移动式柴油发电车（2~3台机组轮流运行）
- 小型工厂备用电源（2台机组互为备用）
安装要求：
- RS-485通信距离受限制，最大不超过1200m
- PT和CT精度等级不得低于0.5级
- PT二次侧必须可靠接地，CT二次侧严禁开路
使用注意事项：
- 该型号不支持无功分配，如需无功调节需外接独立AVR
- 仅支持最多3台机组并联
- 同步参数整定需在现场根据实际PT/CT变比进行
