描述

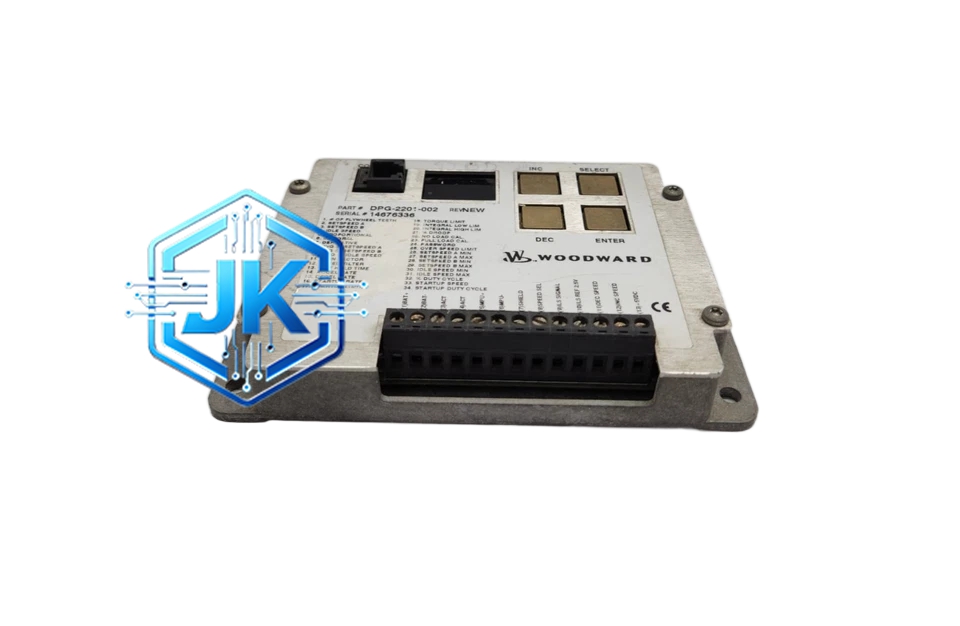

Woodward DPG-2155-002
技术规格：
- 供电电压：24V DC（18～30V）或 110V DC（可选）
- 转速信号：磁电式，12～240V AC
- 转速控制范围：400～2000 RPM（可编程）
- 功率控制：0～100%，精度 0.1%
- 通信接口：以太网（TCP/IP）、CAN 2.0B、RS-485（Modbus RTU/TCP）
- 数字量输入：16 路
- 数字量输出：12 路继电器
- 模拟量输入：8 路（4～20mA、0～10V、PT100）
- 模拟量输出：4 路 4～20mA
- 工作温度：-40℃～+75℃
- 防护等级：IP65（前面板）
功能特点：
- 32 位处理器，控制周期 1ms，响应速度极快
- 支持恒速（Isochronous）、调差（Droop）、恒功率（Constant Power）三种模式
- 内置 AVR（自动电压调节）功能
- 支持多台机组并联（最多 16 台）的精确负荷分配
- 支持黑启动、自动同期、反孤岛保护
- 内置事件记录（1000 条）和波形记录功能
- 支持 Woodward PowerView 和第三方 SCADA 接入
- 支持远程固件升级和参数下载
应用场景：
- 大型柴油发电机组（2MW～20MW）
- 燃气热电联产电站（1MW～15MW）
- 船舶主推进动力系统
- 矿山/油田发电机组
- 军事发电系统
性能参数：
- 转速精度：±0.05%（满载稳态）
- 频率精度：±0.02%
- 负荷响应：≤0.8 秒（0～100%）
- 同期合闸精度：电压差 ≤3%，频率差 ≤0.05Hz，相位差 ≤5°
- MTBF：≥80,000 小时
材质构成：
- 外壳：压铸铝合金 + 阳极氧化 + 粉末喷涂（浅灰色 RAL 7035）
- 前面板：PC 聚碳酸酯 + 防眩光处理
- PCB：6 层板 + 灌封 + 三防漆
- 连接器：HARTING 工业级连接器 + M12 防水连接器
结构特征：
- 面板嵌入式安装（开孔 138mm × 138mm）或 DIN 导轨安装
- 尺寸：约 144mm × 144mm × 115mm
- 重量：约 1.8kg
- 前面板：7 寸彩色 TFT 触摸屏（标准配置）
工作原理：
32 位 DSP 处理器以 1ms 周期采集所有传感器数据，转速环采用数字 PID + 前馈控制，功率环采用功率-频率下垂控制（Droop Control）。当多台机组并联时，每台控制器根据自身下垂特性自动分配负荷，无需额外的负荷分配器。AVR 功能通过调节励磁电流维持发电机端电压在设定值 ±1% 以内。
安装要求：
- 以太网通信使用超五类屏蔽网线，最长 100m（超过需加交换机）
- CAN 总线需在两端各加 120Ω 终端电阻
- 模拟量信号线使用双绞屏蔽线，屏蔽层单端接地
- 控制器应安装在温度可控的控制柜内，建议配加热器和风扇
使用注意事项：
- 首次使用必须通过 Woodward 专用软件进行发动机型号匹配和参数配置
- 不要在控制器运行时插拔通信线缆
- 每 12 个月进行一次完整的功能测试和参数校验
- 固件升级必须使用 UPS 供电，不可断电
- 建议配备专用维护笔记本电脑和 Woodward 授权软件
