描述

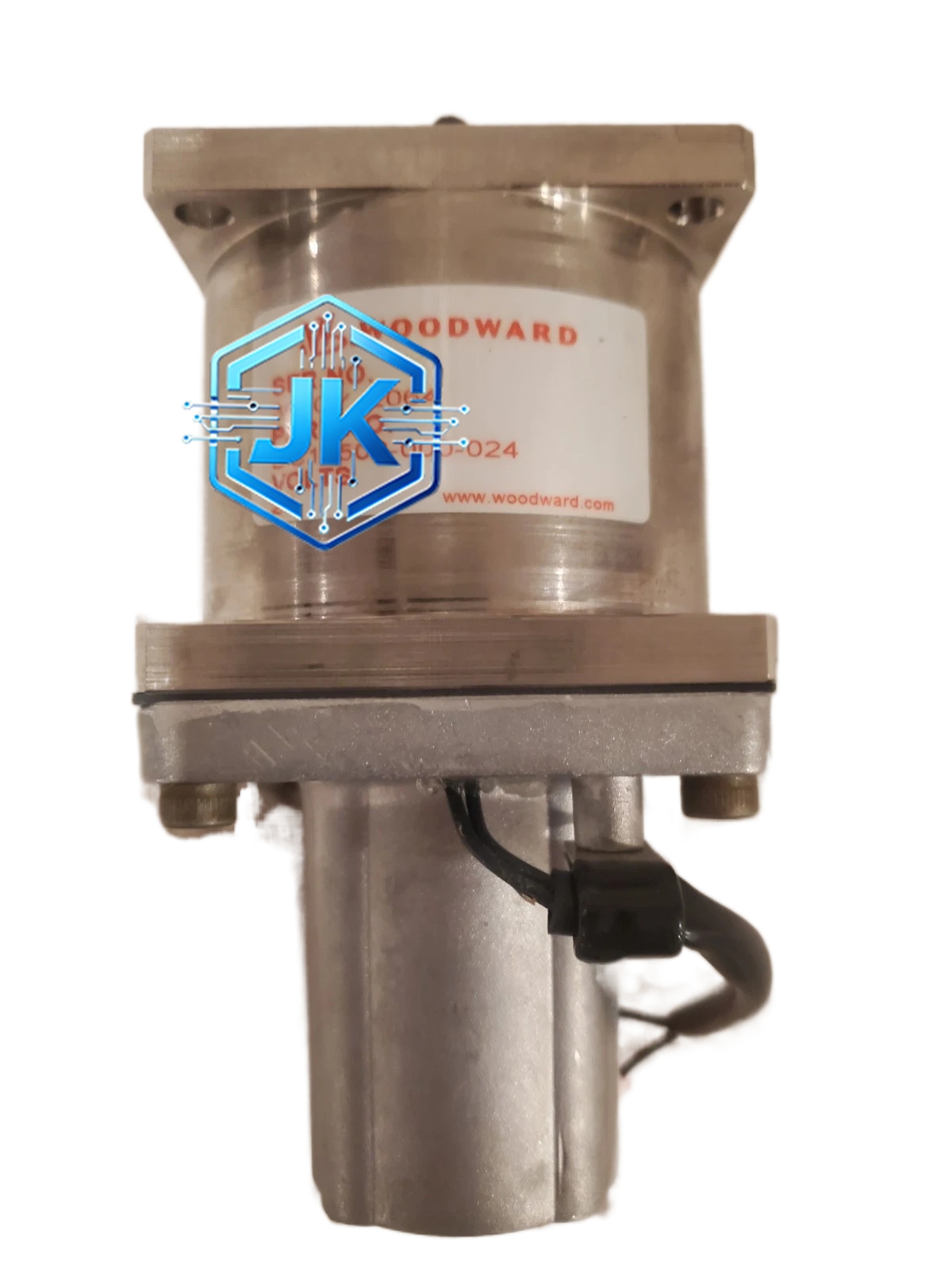

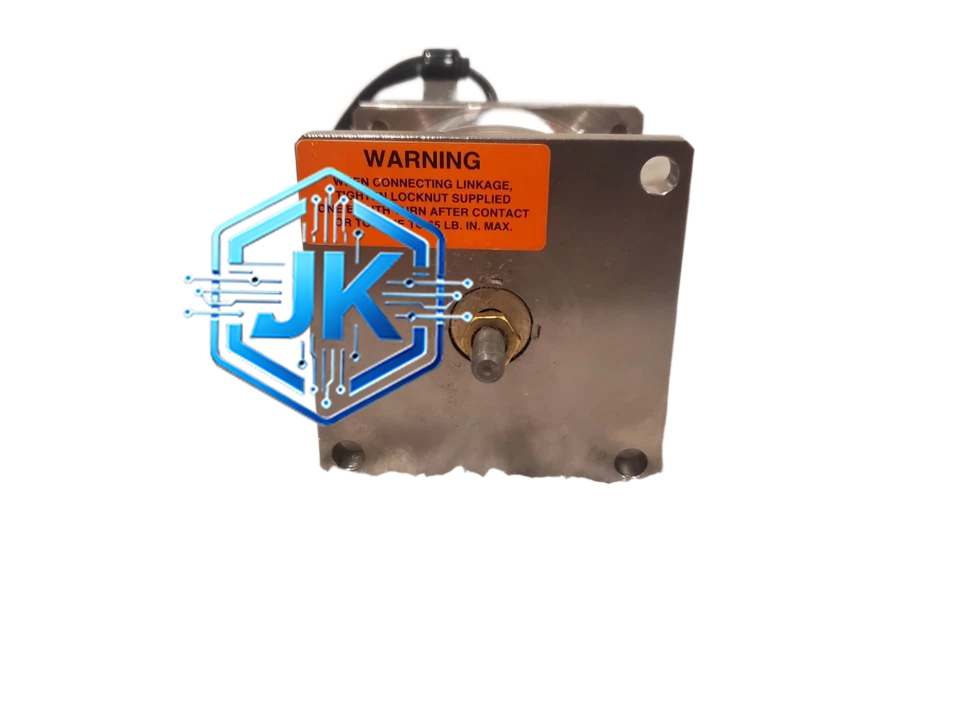

Woodward DC10502-000-024
技术规格：
| 项目 | 参数 |
|---|---|
| 控制器系列 | DC10500 |
| 具体型号 | DC10502-000-024 |
| 电源 | 24V DC（带有24V传感器供电输出） |
| 转速输入 | 磁电式 / 霍尔式 |
| 转速范围 | 300-2000 RPM |
| 数字输入 | 8路（干接点） |
| 数字输出 | 4路继电器 + 2路晶体管 |
| 模拟输入 | 4路（0-5V / 4-20mA） |
| 模拟输出 | 2路（4-20mA） |
| 通信 | RS-485 / Modbus RTU + 以太网（可选） |
| 防护等级 | IP54 |
| 工作温度 | -25°C 至 +70°C |
| 24V输出 | 最大500mA（用于传感器供电） |
功能特点：
- 扩展I/O能力： 相比-012型号，输入输出通道数量大幅增加，满足复杂系统集成需求
- 内置24V传感器电源： 可直接为外部传感器（如压力变送器、温度变送器）供电，减少外部电源需求
- 以太网通信选项： 支持Modbus TCP协议，可直接接入工厂以太网或云平台
- 同步控制功能： 支持多台控制器同步运行，适合多机并联或主从控制
- 高级事件日志： 存储200条事件记录，含时间戳
- 虚拟仪表盘： 通过上位机软件可实时查看所有I/O状态和趋势曲线
应用场景：
- 大型并联发电机组（多台机组协调控制）
- 工厂自备电站集中监控
- 需要接入大量传感器的工业动力系统
- 远程无人值守电站
- 数据中心备用柴油发电机组
性能参数：
| 参数 | 指标 |
|---|---|
| 转速控制精度 | ±0.25% |
| 差速范围 | 0-10% 可调 |
| 模拟输入分辨率 | 12位 |
| 模拟输出分辨率 | 12位 |
| 继电器容量 | 250V AC / 5A 或 30V DC / 5A |
| 晶体管输出 | 24V DC / 100mA |
| 以太网接口 | 10/100Mbps RJ45 |
| 响应时间 | <250ms |
材质构成：
- 外壳：阻燃ABS + 铝合金散热骨架
- 前面板：PC聚碳酸酯，V-0级阻燃
- 接线端子：铜合金镀镍，弹簧夹紧式
- PCB：FR-4， conformal coating 三防处理
- 连接器：防水航空插头（通信接口）
结构特征：
- 面板尺寸约 144mm × 144mm，与-012兼容
- 前面板LED指示灯增加至8个（电源、运行、故障、通信、各I/O状态）
- 背面端子排分为3组：电源端子、I/O端子、通信端子，标识清晰
- 支持DIN导轨和面板两种安装方式
- 重量约 1.0kg
工作原理：
与 DC10502-000-012 基本一致，核心调速原理相同。区别在于-024型号内部集成了更多的A/D和D/A转换通道以及数字I/O处理模块，能够同时采集更多模拟量信号（如机油压力、冷却水温度、进气温度、燃油压力等），并通过综合判断执行更精细的保护策略。内置的24V传感器供电电路可为最多4个两线制变送器直接供电，简化了系统接线。
安装要求：
- 与-012安装要求基本一致
- 因I/O数量增加，建议使用屏蔽电缆并分类走线（模拟信号、数字信号、电源线分开）
- 以太网通信时，使用超五类及以上屏蔽网线
- 24V传感器供电输出不应超过500mA总负载
- 控制柜内应预留足够空间用于散热
使用注意事项：
- 扩展I/O通道较多，上电前务必逐一核对接线，防止短路
- 模拟信号线与动力线间距应大于200mm
- 继电器输出不可直接驱动感性负载超过额定值，大负载需加中间继电器
- 以太网通信时需设置唯一IP地址，避免冲突
- 建议每季度进行一次I/O通道校验，确保各通道精度在允许范围内
- 长期不用时断开24V传感器供电输出，防止空载损耗
