描述

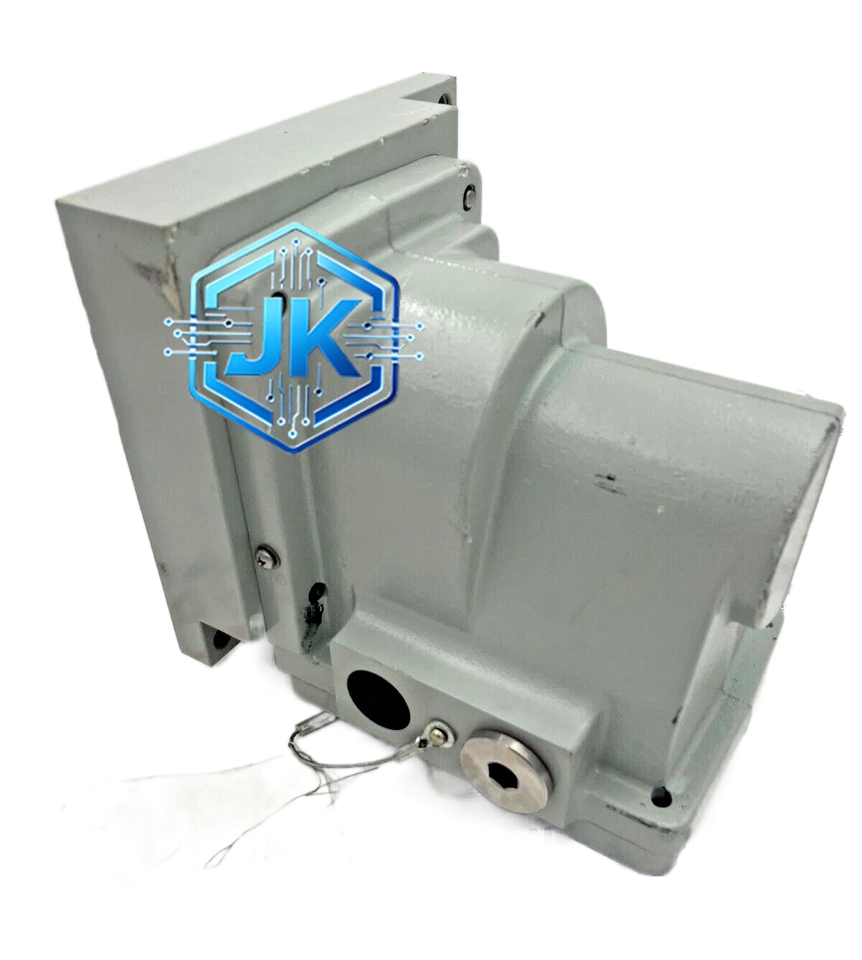

Woodward 9908-273
技术规格：
- 行程范围：约 12.7mm（0.5 英寸）
- 最大输出力：约 1200N（273 lbf）
- 供电电压：AC 24V / 115V / 230V，50/60Hz（可选）
- 控制信号输入：4-20mA DC（主要），可选 0-10VDC
- 位置反馈：内置电位器或 LVDT（可选）
- 响应时间：≤ 60ms（全行程）
- 工作温度范围：-20°C 至 +70°C
- 防护等级：IP66
- 使用寿命：≥ 200,000 次循环
- 功耗：运行时约 15W
功能特点：
- 超紧凑设计：总体积比 9908-1501 缩小约 40%，适合空间受限场合
- 低功耗运行：适合电池供电或太阳能供电的远程站点
- 内置位置传感器：无需外部反馈装置
- 可选通讯：支持 MODBUS RTU、HART 协议
- 快速响应：60ms 以内完成全行程动作
- 故障安全：弹簧复位，断电自动回安全位
应用场景：
- 小型燃气轮机进口导叶（IGV）控制
- 辅助燃油系统切断阀
- HVAC 暖通空调风阀 / 水阀控制
- 小型化工流程控制阀
- 船舶辅助系统阀门驱动
材质构成：
- 壳体：压铸铝合金
- 推杆：不锈钢 304
- 密封件：NBR 丁腈橡胶（标准）或 Viton（高温型号）
结构特征：
- 一体化电动推杆，无外部液压管路
- 尺寸约 200mm × 100mm × 120mm
- 顶部 M20 电缆接口
- 底部标准安装法兰
工作原理：
控制信号驱动内部伺服电机，通过丝杠或齿轮机构将旋转运动转换为直线运动，直接驱动阀杆。内置电位器或 LVDT 反馈实际位置，伺服电路根据偏差调整电机转速，实现精确位置控制。与液压型不同，此型号为纯电动结构，无需液压油。
安装要求：
- 水平或垂直安装均可
- 安装面需牢固，推荐使用 M6 螺栓固定
- 电缆穿线管需做好防水密封
- 避免安装在有腐蚀性气体的环境中
使用注意事项：
- 不需要液压油维护，但需定期检查推杆润滑
- 每 3 年检查一次齿轮箱润滑脂
- 避免在超过 70°C 环境中使用
- 室外安装需加装防雨罩
