描述

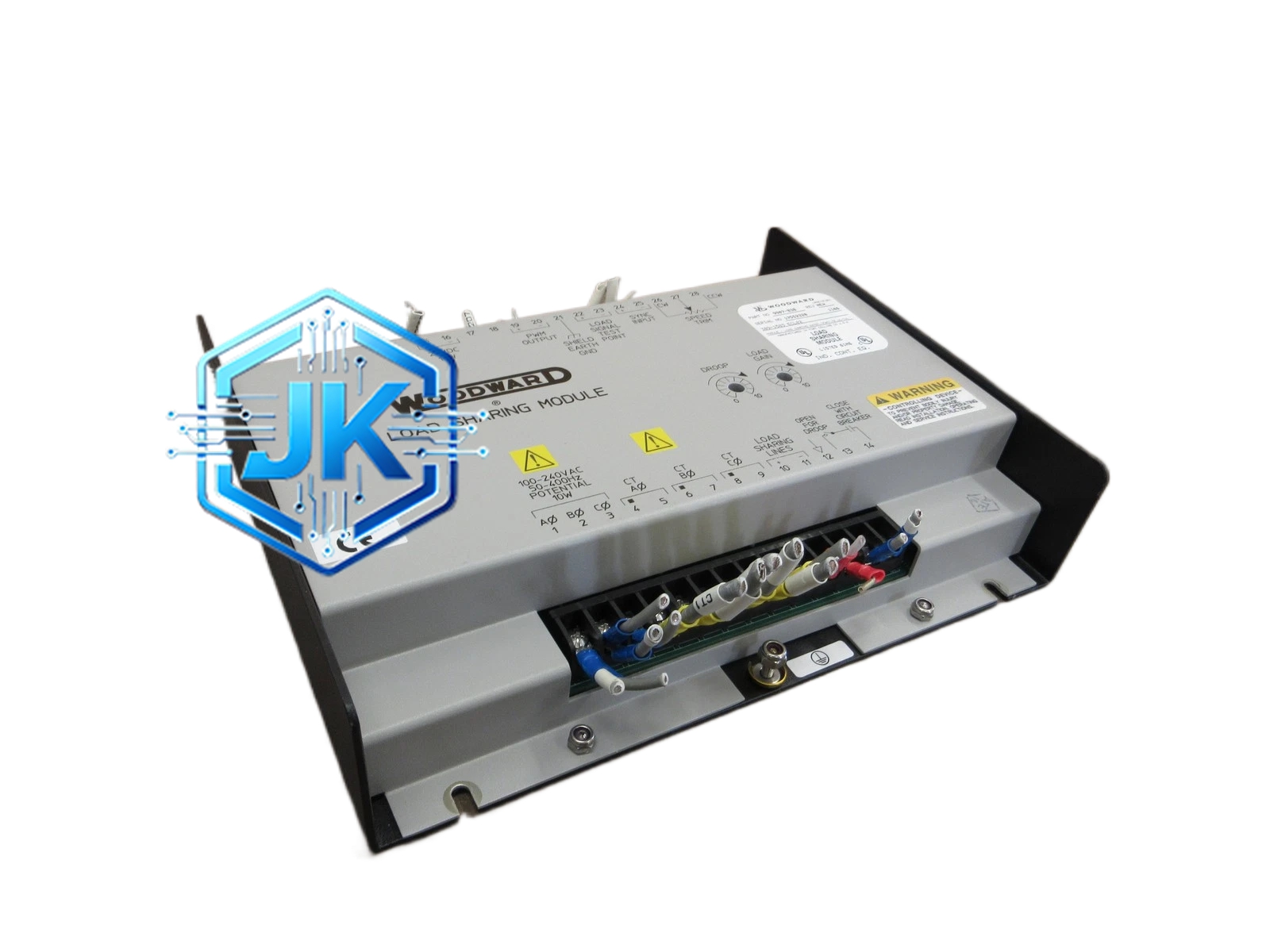

Woodward 9907-838
技术规格：
- 频率输入范围：45～65 Hz（50Hz 系统）或 54～76 Hz（60Hz 系统）
- 频率检测精度：±0.01 Hz
- 同步允许频率差设定范围：±0.02～±2.0 Hz（可调）
- 输出信号：2 组无源继电器触点（同步允许 / 同步禁止）
- 数字输入：4 路（启动、复位、测试、紧急停止）
- 通信：RS-485 / Modbus RTU
- 电源：24VDC 或 85～265VAC
- 响应时间：小于 20 ms
功能特点：
- 高精度频率差检测，分辨力达 0.01 Hz
- 同步允许信号输出为无源干触点，兼容性强
- 支持频率差上下限独立设定，适应不同断路器合闸时间要求
- 内置频率趋势指示，通过 LED 闪烁频率直观反映频率差大小
- 支持残压同步（死母线）模式和准同步模式切换
- 具备自检功能，上电自动校验频率检测回路
- 事件记录：存储 300 条频率同步事件
应用场景：
发电机组并网前的频率同步检测、船用电站并车频率匹配、多机并联系统的频率同步环节、微电网并网频率检测、老旧电站同步系统改造。
性能参数：
- 频率检测线性度：±0.02 Hz（全量程）
- 同步允许信号响应延迟：小于 15 ms
- 工作温度：-25℃～+65℃
- 防护等级：IP54
- 绝缘强度：输入对地 1500VAC / 1 分钟
- MTBF：大于 80000 小时
材质构成：
- 外壳：阻燃 ABS 工程塑料（UL94 V-0）
- PCB：FR-4 双面板，三防涂层
- 端子：磷铜镀锡弹簧端子
- 继电器：密封型簧片继电器，触点材质 AgSnO₂
结构特征：
- DIN 导轨安装，宽度约 70mm（约 2 个模块）
- 前面板设有 3 个 LED 指示灯（同步允许 / 同步禁止 / 故障）和 2 个操作按键
- 背面设有频率输入端子、同步输出端子、数字 I/O 端子、通信端子、电源端子
工作原理：
模块同时采集待并侧和母线侧的交流电压信号，通过过零检测算法精确计算两侧频率。将频率差与设定的允许范围比较，当频率差在允许范围内且趋势稳定时，同步允许继电器吸合，输出同步允许信号。频率差超出范围时，同步禁止继电器吸合，禁止合闸操作。趋势指示 LED 的闪烁频率与频率差大小成正比，帮助操作员直观判断。
安装要求：
- DIN 导轨安装，与同步控制器或并联控制器相邻安装
- 频率输入信号来自 PT 二次侧，需在模块端一点接地
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 接地电阻小于 1Ω
使用注意事项：
- 同步允许频率差需根据断路器合闸时间整定，一般为 ±0.05～±0.2 Hz
- PT 回路需定期校验，确保频率测量准确
- 每次并网操作后需查看事件记录
- 严禁在同步禁止信号有效时强制合闸
