描述

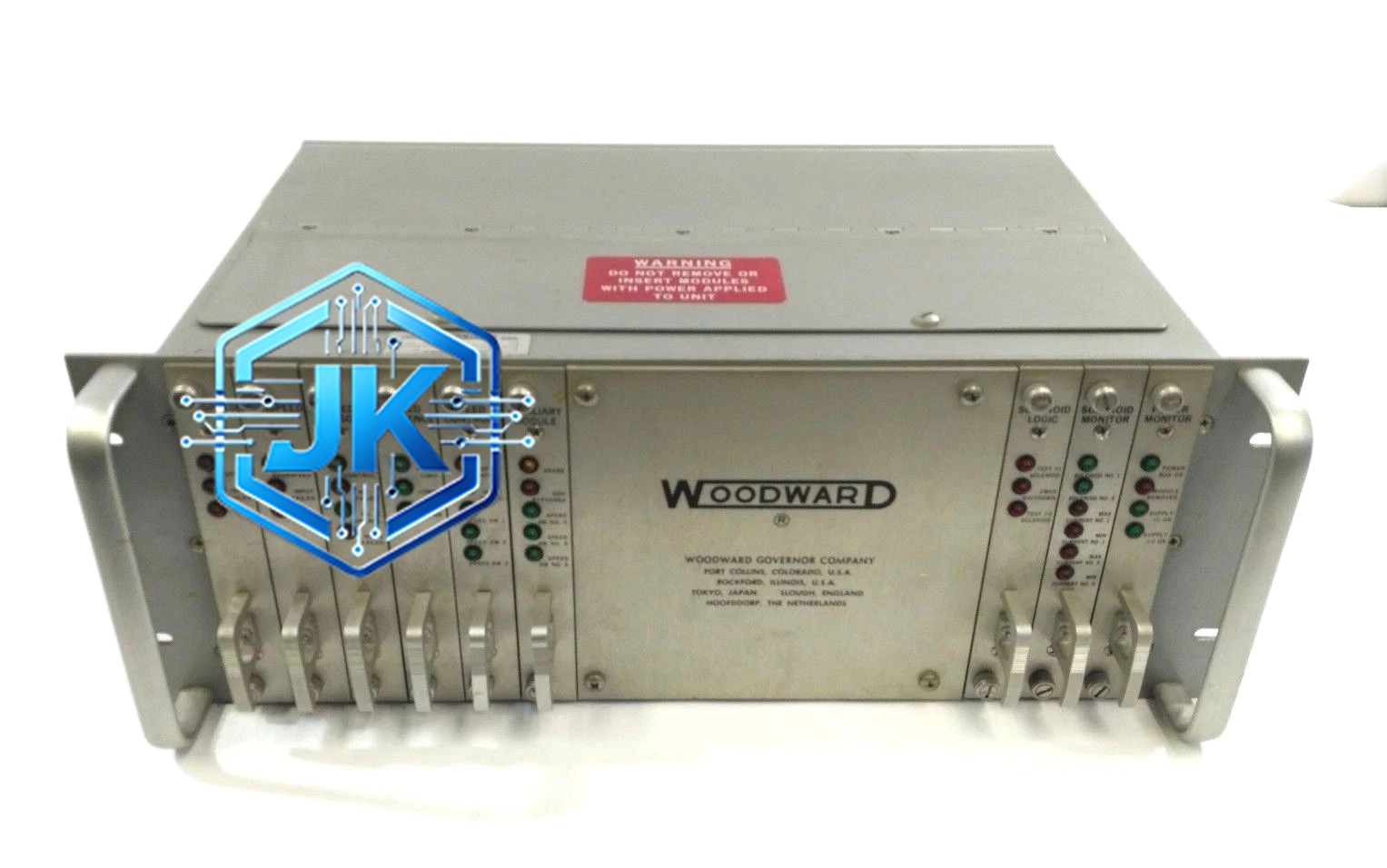

Woodward 9902-079
技术规格
- 控制通道：6个独立气缸通道（每缸独立点火和喷气控制）
- 输入：12路模拟量、16路开关量、6路爆震传感器、2路转速传感器
- 输出：8路继电器、6路点火驱动、6路喷气阀驱动
- 通信：CAN 2.0B + RS-485（Modbus）
- 电源：24V DC
- 工作温度：-30°C 至 +70°C
- 防护等级：IP65
功能特点：
- 逐缸控制（Cylinder-by-Cylinder）：每个气缸独立控制点火正时和燃气喷射量，实现最优燃烧效率
- 爆震控制：实时监测每个气缸的爆震信号，自动推迟点火正时，保护发动机
- 排放优化：根据负荷和燃气品质自动调整空燃比，确保NOx和CO排放达标
- 顺序点火：支持1-5-3-6-2-4等多种点火顺序
- 发动机保护：超速、低油压、高水温、低气压、熄火等全套保护
应用场景：
- Waukesha L6燃气发动机（油田、矿井发电）
- 中大功率燃气发电机组（1MW-5MW）
- 燃气压缩机驱动
性能参数：
| 参数项 | 数值 |
|---|---|
| 点火正时精度 | ±1° CA |
| 喷气阀响应 | <10ms |
| 爆震检测灵敏度 | 0.1g |
| 控制周期 | 5ms |
材质构成：
- 外壳：不锈钢316L
- 电路板：军用级多层板
- 接插件：Deutsch DT系列防水连接器
工作原理：
双转速传感器采集曲轴位置和转速信号，处理器据此计算每个气缸的上止点位置（TDC）。根据发动机运行工况（转速、负荷、燃气压力、进气温度等），查表或通过模型计算得出每个气缸的最优点火正时和喷气量。点火线圈和喷气阀分别由独立的驱动电路控制，确保精确时序。爆震传感器实时监听燃烧噪声，一旦检测到爆震特征立即推迟该缸点火正时2-5°，爆震消失后逐步提前恢复。
安装要求：
- 必须安装在发动机旁的专用控制柜内
- 爆震传感器必须用专用力矩拧紧（一般为20-25 N·m），并涂抹耦合剂
- 点火线圈高压线必须使用额定电压不低于40kV的屏蔽线
- 所有接地必须集中到控制柜接地排，接地电阻<0.5Ω
使用注意事项：
- 严禁在发动机运转时插拔传感器接线
- 每次更换爆震传感器后必须执行爆震传感器校准程序
- 燃油滤芯和燃气滤芯每500小时必须更换
- 控制器固件每年至少升级一次
