描述

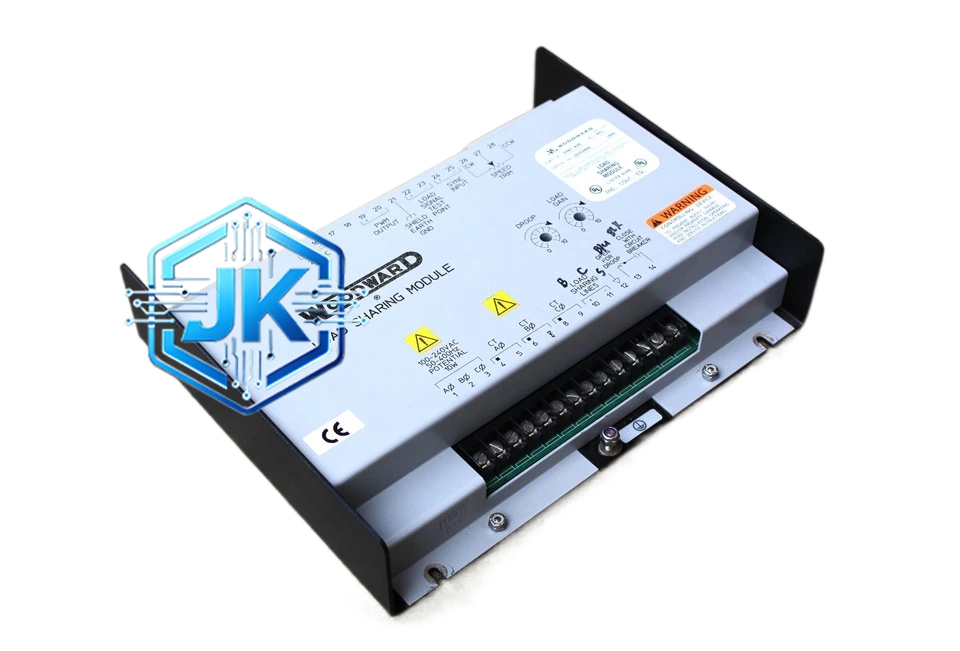

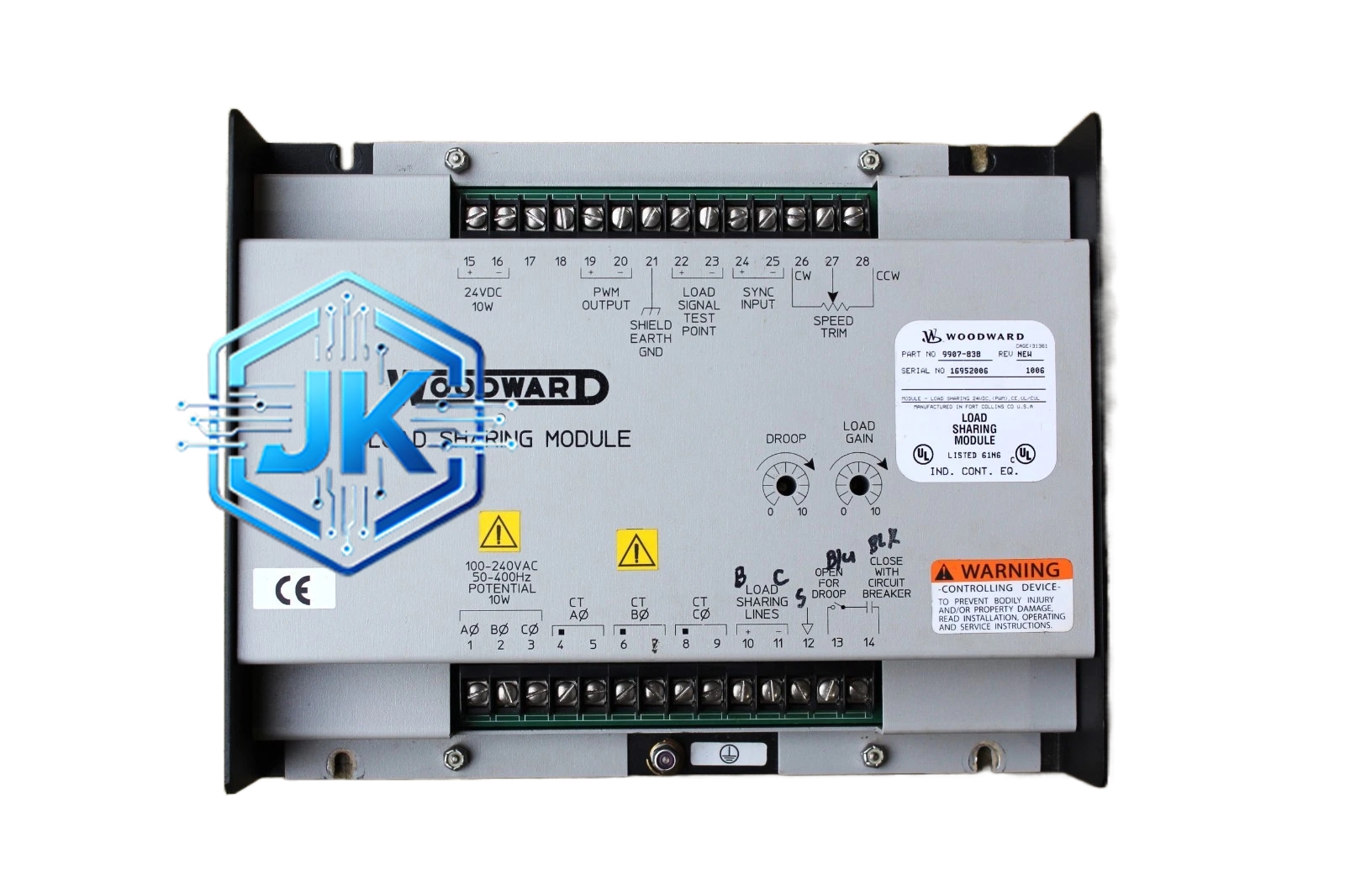

Woodward 8907-030
技术规格：
- 同步精度：频率差 ±0.02 Hz，相位差 ±3°，电压差 ±1%
- 电压输入范围：0～150VAC（经 PT 降压后）
- 频率输入范围：45～65 Hz
- 合闸输出：1 组无源继电器触点（5A/250VAC）
- 数字输入：4 路（启动同步、复位、合闸允许、紧急停止）
- 通信：RS-485 / Modbus RTU
- 电源：85～265VAC 或 24VDC
- 尺寸：约 100mm × 100mm × 55mm
功能特点：
- 自动准同步：自动检测并等待同步条件满足后发出合闸脉冲
- 半自动同步：操作员确认条件后手动合闸
- 同步条件可设定：频率差、相位差、电压差的允许范围均可调
- 合闸提前角可设定：补偿断路器合闸时间，确保合闸瞬间相位差为零
- 同期点检测精度高，合闸冲击电流极小
- 内置闪光测试功能，用于指示同步状态
- 支持残压同步（死母线合闸）和准同步两种模式
- 事件记录：存储 500 条同步事件
应用场景：
发电机组并网操作、船用电站并车、多机并联系统的同步环节、电网恢复供电时的并网操作、微电网并网。
性能参数：
- 同步检测周期：10 ms
- 合闸脉冲宽度：50～500 ms 可调
- 合闸时间偏差：小于 5 ms
- 工作温度：-20℃～+60℃
- 防护等级：IP54
材质构成：
- 外壳：ABS 工程塑料，阻燃 UL94 V-0
- PCB：双面板，三防涂层
- 端子：插拔式弹簧端子
- 前面板：LED 指示灯 + 小型 LCD 显示屏
结构特征：
- DIN 导轨安装，2 个模块宽度（约 70mm）
- 前面板设有同步状态指示灯（闪烁/常亮/熄灭）、合闸指示灯、故障指示灯
- 背面设有 PT 输入端子、同步输出端子、数字 I/O 端子、通信端子、电源端子
工作原理：
实时采集待并侧和母线侧的电压和频率信号，计算两侧的频率差、相位差和电压差。当三个参数均在设定允许范围内时，根据设定的合闸提前角提前发出合闸脉冲，补偿断路器的合闸时间，确保断路器主触头闭合瞬间两侧相位一致，实现无冲击合闸。合闸后自动切换至并联运行模式或移交给并联控制器管理。
安装要求：
- DIN 导轨安装，与被同步的控制器相邻安装
- 电压互感器二次侧需在同步控制器端一点接地
- PT 输入线和同步输出线需使用屏蔽电缆
- 接地电阻小于 1Ω
使用注意事项：
- 同步参数（频率差、相位差、电压差允许值）需根据断路器合闸时间整定
- 合闸提前角需实测断路器合闸时间后设定，一般为 30～80 ms
- 每次并网操作后需查看事件记录，确认合闸条件是否满足
- PT 回路需定期校验，确保电压测量准确
- 严禁在同步条件不满足时强制合闸
