描述

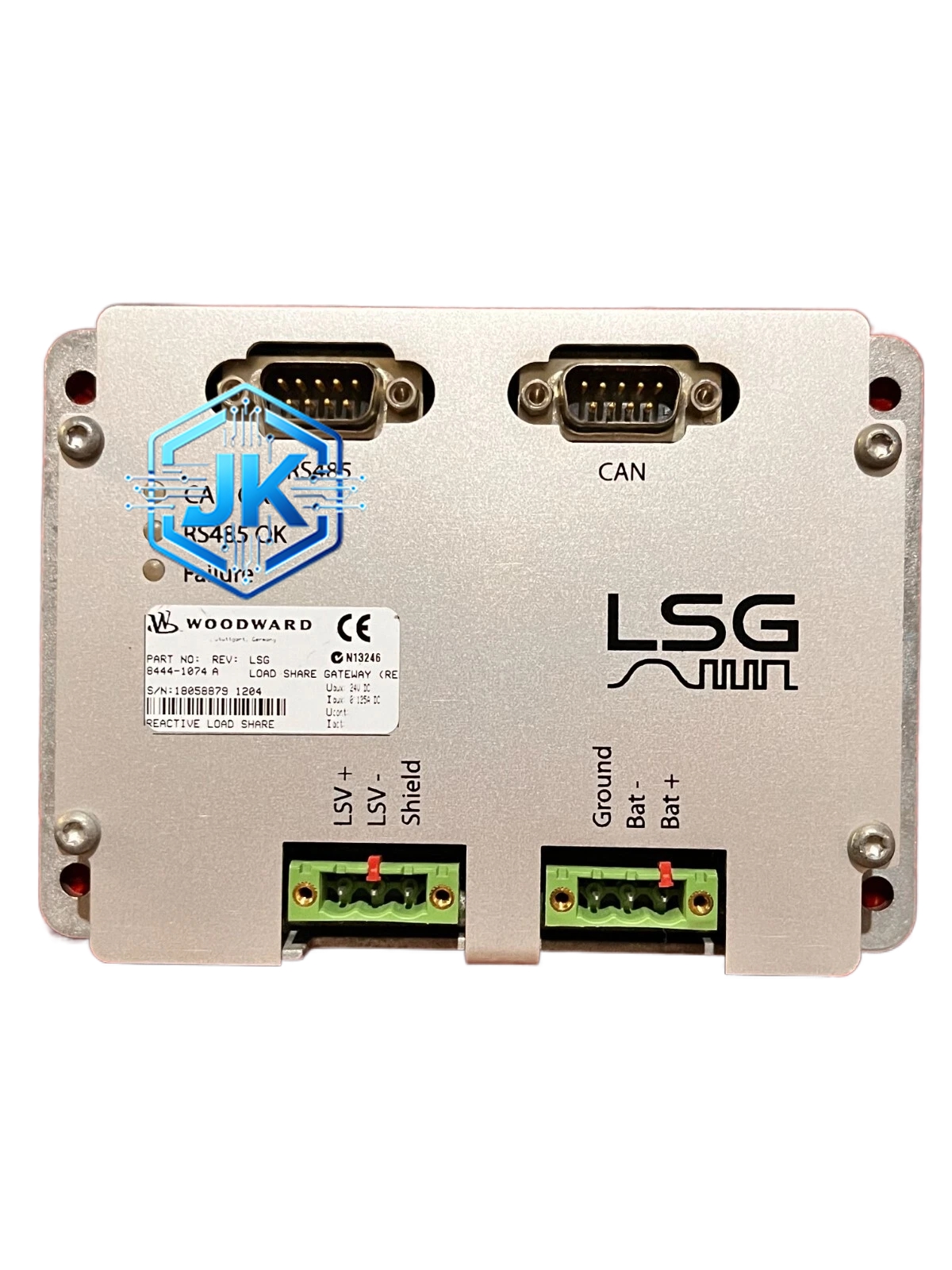

Woodward 8444-1074A
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz，也支持霍尔传感器和编码器输入
- 控制输出：±50mA 伺服阀驱动电流（双通道冗余）
- 供电电压：24VDC ±10%，也支持 110VDC 备用供电
- 数字输入：16 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：8 路（继电器，无源触点，最大 10A/250VAC）
- 模拟输入：8 路（4-20mA / 0-10V / RTD 可选）
- 模拟输出：4 路（4-20mA）
- 通讯接口：双路 Ethernet 10/100Mbps + RS-485，Modbus RTU / Modbus TCP
- 防护等级：IP54（面板安装）
- 工作温度范围：-20°C 至 +70°C
- 存储温度范围：-40°C 至 +85°C
- 控制周期：5ms
- 响应时间：小于 15ms
- 功耗：约 12W
功能特点：
- 内置自适应 PID 调节算法，支持自动调谐，可根据被控对象特性自动优化 PID 参数
- 具备甩负荷保护功能，当机组突然甩负荷时快速关闭调节阀，防止超速
- 具备电子超速保护，独立于机械超速保护，设置双冗余超速跳闸值
- 支持转速控制、压力控制、功率控制三种模式，用户可通过参数自由切换
- 内置加速率限制与减速率限制，防止机组快速加载或甩负荷时转速飞升过快
- 支持温度补偿功能，根据环境温度自动修正转速设定值
- 支持远程监控与参数修改，可通过 Ethernet 上位机软件进行配置
- 具备完善的故障自诊断功能，可记录最近 100 次故障事件及报警代码
- 支持阀门在线试验功能（Valve Test），在线检测调节阀动作特性
- 双通道冗余输出，任一通道故障时另一通道在 10ms 内无缝接管
- 支持与 Woodward EASYgen 监控系统无缝集成
应用场景：
大型蒸汽轮机驱动的发电机组、联合循环机组（9FA/9HA 级燃气轮机）、核电站汽轮机、LNG 驱动燃气轮机、大型船用蒸汽轮机、工业驱动汽轮机（如压缩机驱动）
性能参数：
- 转速调节精度：±0.05% 额定转速
- 负荷调节精度：±0.5% 额定负荷
- 甩负荷转速上升率：小于 5%
- 稳态误差：小于 0.03%
- 频率响应带宽：0-50Hz
材质构成：
- 外壳：高强度铝合金压铸，表面硬质阳极氧化
- 面板：316L 不锈钢拉丝面板，耐盐雾
- PCB 板：覆有三防漆，关键芯片底部填充环氧树脂
- 端子排：镀金铜合金，插拔式设计，接触电阻小于 2mΩ
- 连接器：军规航空插头，抗振动等级 15g
结构特征：
- 19 英寸标准机架安装（4U 高度）
- 模块化设计，支持 12 个功能模块插槽
- 前面板可完全拆卸，便于板级维修
- 背部设有双冗余散热风扇，支持 N+1 冗余
- 尺寸约为 482mm × 178mm × 420mm
- 重量约 7.0kg
工作原理：
控制器采集转速、压力、流量、振动等多路信号，经 24 位 A/D 转换后送入数字处理器。处理器根据预设控制策略（PID + 前馈 + 非线性补偿）运算输出控制量，经 24 位 D/A 转换后以 ±50mA 电流驱动双通道电液伺服阀。双通道互为冗余，任一通道故障时另一通道无缝接管。压力反馈回路实时监测油动机活塞两侧压力差，形成内环控制，大幅提升动态响应品质。
安装要求：
- 安装在专用控制柜内，柜内振动小于 0.3g
- 供电需双路冗余，配备在线式 UPS（续航不少于 30 分钟）
- 接地电阻小于 1Ω
- 伺服阀至控制器的信号线必须使用双层屏蔽电缆，屏蔽层双端接地
- 环境湿度控制在 20%-80%，避免凝露
- 柜内需配置强制通风，保证环境温度不超过 50°C
使用注意事项：
- 首次上电需进行完整的系统标定，包括伺服阀零位、满度、线性度校准
- 每 12 个月进行一次阀门在线试验
- 严禁在未断电状态下插拔模块
- 固件升级前需备份全部参数，升级过程中不可断电
- 高温环境下需每 3 个月检查一次散热风扇运行状态
