描述

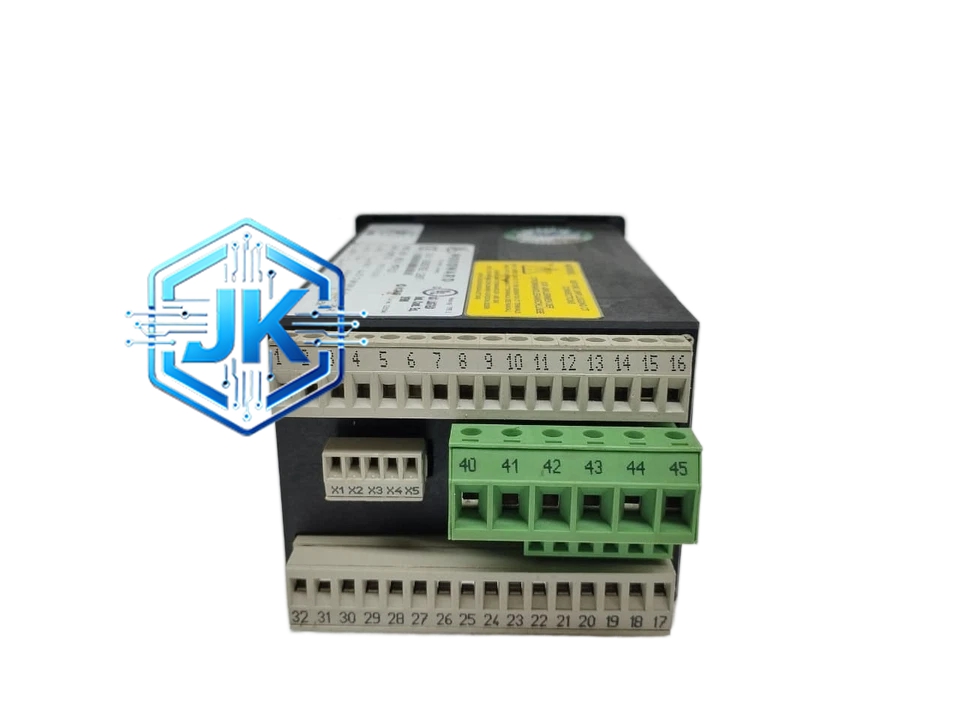

Woodward 8441-1075
技术规格：
- 输出电流：±40mA 伺服阀驱动电流（单通道）
- 模拟输入：8 路（4-20mA / 0-10V / RTD）
- 数字输入：12 路（干接点 / 24VDC）
- 数字输出：6 路（继电器，无源触点）
- 模拟输出：2 路（4-20mA）
- 供电：24VDC ±10% 或 110VDC 可选
- 通讯：Ethernet + Modbus TCP + RS-485（Modbus RTU）
- 工作温度：-20°C 至 +70°C
- 控制周期：2ms
- 响应时间：小于 15ms
- A/D 转换：24 位
- D/A 转换：24 位
- 防护等级：IP54
功能特点：
- 单通道架构，全部计算资源集中于一个回路，控制精度极高
- 内置自适应 PID + 前馈 + 非线性补偿算法
- 支持压力反馈与流量反馈双闭环控制
- 内置振动监测与轴承保护逻辑
- 支持电子超速保护（独立于机械超速）
- 支持阀门在线试验功能
- 支持与 Woodward EASYgen 监控系统无缝集成
- 全面的故障诊断，可记录 500 条以上事件
应用场景：
核电站汽轮机调节、精密工业汽轮机、LNG 驱动燃气轮机调节汽门控制、大型船用蒸汽轮机单阀门控制
性能参数：
- 转速调节精度：±0.02% 额定转速
- 负荷调节精度：±0.3% 额定负荷
- 甩负荷转速上升率：小于 4%
- 稳态误差：小于 0.01%
- 频率响应带宽：0-80Hz
材质构成：
- 外壳：高强度铝合金压铸，硬质阳极氧化
- 面板：316L 不锈钢
- PCB：多层板，覆三防漆，关键芯片底部填充环氧树脂
- 端子：镀金铜合金，接触电阻小于 1mΩ
- 连接器：高可靠性航空插头，抗震 15g
结构特征：
- 19 英寸标准机架安装（2U 高度）
- 模块化设计，支持 8 个功能模块插槽
- 前面板可完全拆卸
- 尺寸约为 482mm × 178mm × 88mm（2U）
- 重量约 3.5kg
工作原理：
控制器以 2ms 周期采集转速、压力、流量、振动等多路信号，经 24 位 A/D 转换后送入数字处理器。处理器根据 PID + 前馈 + 非线性补偿算法运算输出控制量，经 24 位 D/A 转换后以 ±40mA 电流驱动电液伺服阀。伺服阀控制液压油流量推动油动机，带动调节汽门动作。压力反馈回路实时监测油动机两侧压力差，形成内环控制，大幅提升动态响应品质。
安装要求：
- 安装在专用控制柜内，振动小于 0.2g
- 供电需双路冗余，配备在线式 UPS
- 接地电阻小于 1Ω
- 伺服阀信号线使用双层屏蔽电缆
- 柜内湿度控制在 30%-70%
使用注意事项：
- 首次上电需进行完整系统标定
- 每 12 个月进行一次阀门在线试验
- 严禁未断电插拔模块
- 固件升级前需备份全部参数
