描述

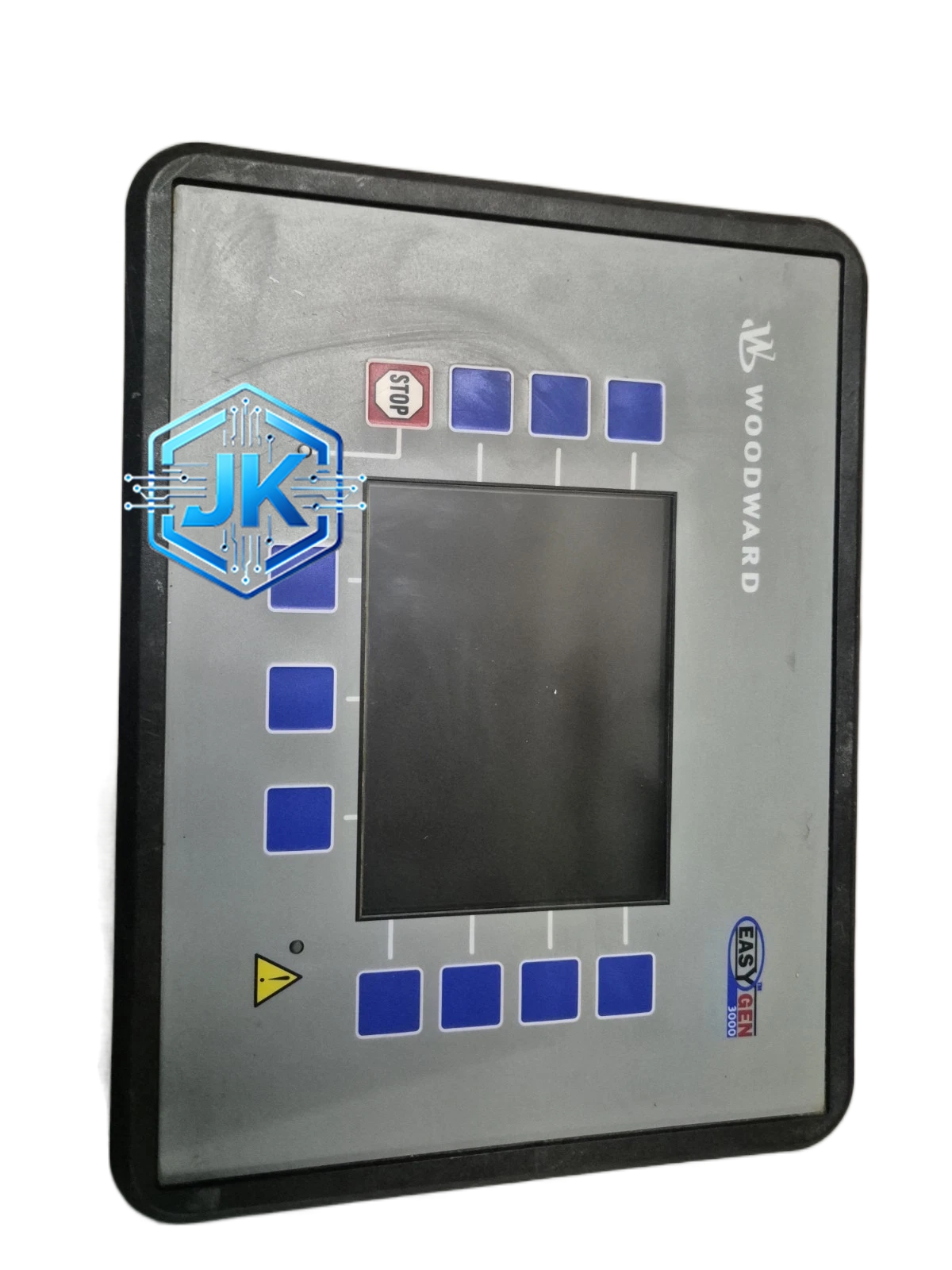

Woodward 8440-2152B
技术规格：
- 控制机组数量：最多 4 台机组并联
- 有功分配精度：±3% 额定负荷
- 无功分配精度：±5% 额定无功
- 同步精度：频率差 ±0.05 Hz，相位差 ±5°，电压差 ±2%
- 通信：Modbus RTU / RS-485 + RS-232
- 模拟输入：12 路（4～20mA / 0～10V）
- 模拟输出：4 路（4～20mA）
- 数字输入：24 路（无源触点）
- 数字输出：16 路继电器（2A/250VAC）
- 电源：85～265VAC
功能特点：
- 自动准同步并网：自动检测频率、相位、电压差，条件满足时自动发出合闸指令
- 有功/无功下垂控制（Droop Control），实现多机负荷自动均分
- 支持主从控制（Master-Slave）和对等控制（Peer-to-Peer）两种并联模式
- 逆功率保护：检测到逆功率时 0.5 秒内跳闸
- 负荷均衡控制：实时调整各机组负荷分配，不均衡度小于 3%
- 黑启动功能：电网失电后可自动启动一台机组建立电压和频率
- 事件记录：存储 2000 条事件，支持 USB 导出
- 双母线支持（2152B 特性）：可在两段母线之间自动切换和负荷平衡
应用场景：
船用主电站和应急电站、陆用多机并联电厂、孤岛微电网、移动电站车队、数据中心多机组备电系统。
性能参数：
- 合闸时间偏差：小于 10 ms
- 负荷分配响应时间：小于 200 ms
- 工作温度：-25℃～+70℃
- 防护等级：IP54（前面板）
- 绝缘强度：输入对地 2000VAC / 1 分钟
材质构成：
- 外壳：2mm 冷轧钢板，静电喷塑（浅灰色）
- 前面板：2mm 铝合金拉丝 + 亚克力保护罩
- PCB：4 层板，沉金工艺，三防涂层
- 端子：阻燃 PA66，镀银触点（大电流回路）
结构特征：
- 标准 19 英寸机架安装，2U 高度（88mm）
- 前面板设有 128×64 点阵 LCD、8 个操作按键、16 个 LED 指示灯
- 背面设有密集的端子排，按功能分区（电源区、模拟输入区、数字 I/O 区、通信区）
- 内部包含主控板、模拟量板、数字量板、通信板、电源板共 5 块 PCB
工作原理：
控制器实时采集各台机组的电压、电流、频率、功率和断路器状态信号。并网时，待并机组的频率和相位被自动调节至与母线一致后合闸。并联运行时，各机组按设定的下垂特性（通常有功 Droop 4%、无功 Droop 4%）自动分配负荷。当负荷变化时，控制器根据各机组的实际出力微调设定值，维持负荷均衡。双母线模式下，控制器监控两段母线状态，自动完成母联开关操作和负荷转移。
安装要求：
- 19 英寸标准机柜安装，需预留上下各 2U 散热空间
- 电流互感器二次侧必须在控制器端一点接地
- 所有模拟量信号使用屏蔽双绞线，屏蔽层单端接地
- 通信线需使用 Woodward 专用通信电缆
- 接地电阻小于 0.5Ω
使用注意事项：
- 并联参数（Droop 值、同步死区、保护定值）需根据实际系统整定，出厂值仅为参考
- 每次增加并联机组需重新进行负荷分配校准
- 母联开关逻辑需与上级保护配合整定
- 每 12 个月进行一次全面的功能测试和校准
