Woodward 8440-1947
技术规格：
- 控制机组数量：最多 4 台机组并联
- 有功分配精度：±2% 额定负荷
- 无功分配精度：±4% 额定无功
- 同步精度：频率差 ±0.02 Hz，相位差 ±2°，电压差 ±1%
- 通信：Modbus RTU / RS-485 + RS-232 + 以太网（1947 版本新增）
- 模拟输入：14 路（4～20mA / 0～10V）
- 模拟输出：4 路（4～20mA）
- 数字输入：28 路（无源触点）
- 数字输出：20 路继电器（2A/250VAC）
- 电源：85～265VAC
- 尺寸：19 英寸机架安装，2U 高度（88mm）
功能特点：
- 自动准同步并网：自动检测频率、相位、电压差，条件满足时自动合闸
- 有功/无功下垂控制（Droop），实现多机负荷自动均分
- 支持主从控制和对等控制两种并联模式
- 逆功率保护：检测到逆功率 0.3 秒内跳闸
- 负荷均衡控制：实时调整各机组负荷，不均衡度小于 2%
- 黑启动功能：电网失电后自动启动一台机组建压建频
- 以太网通信（1947 版本新增）：支持远程监控和参数修改
- 事件记录：存储 3000 条事件，USB 导出
- 双母线支持：可在两段母线之间自动切换和负荷平衡
应用场景：
船用主电站和应急电站、陆用多机并联电厂、孤岛微电网、移动电站、数据中心多机组备电系统。
性能参数：
- 合闸时间偏差：小于 8 ms
- 负荷分配响应时间：小于 150 ms
- 工作温度：-25℃～+70℃
- 防护等级：IP54（前面板）
- 绝缘强度：输入对地 2000VAC / 1 分钟
- MTBF：大于 150000 小时
材质构成：
- 外壳：2mm 冷轧钢板，静电喷塑（浅灰色）
- 前面板：2mm 铝合金拉丝 + 亚克力保护罩
- PCB：4 层板，沉金工艺，三防涂层
- 端子：阻燃 PA66，镀银触点（大电流回路）
结构特征：
- 19 英寸标准机架安装，2U 高度

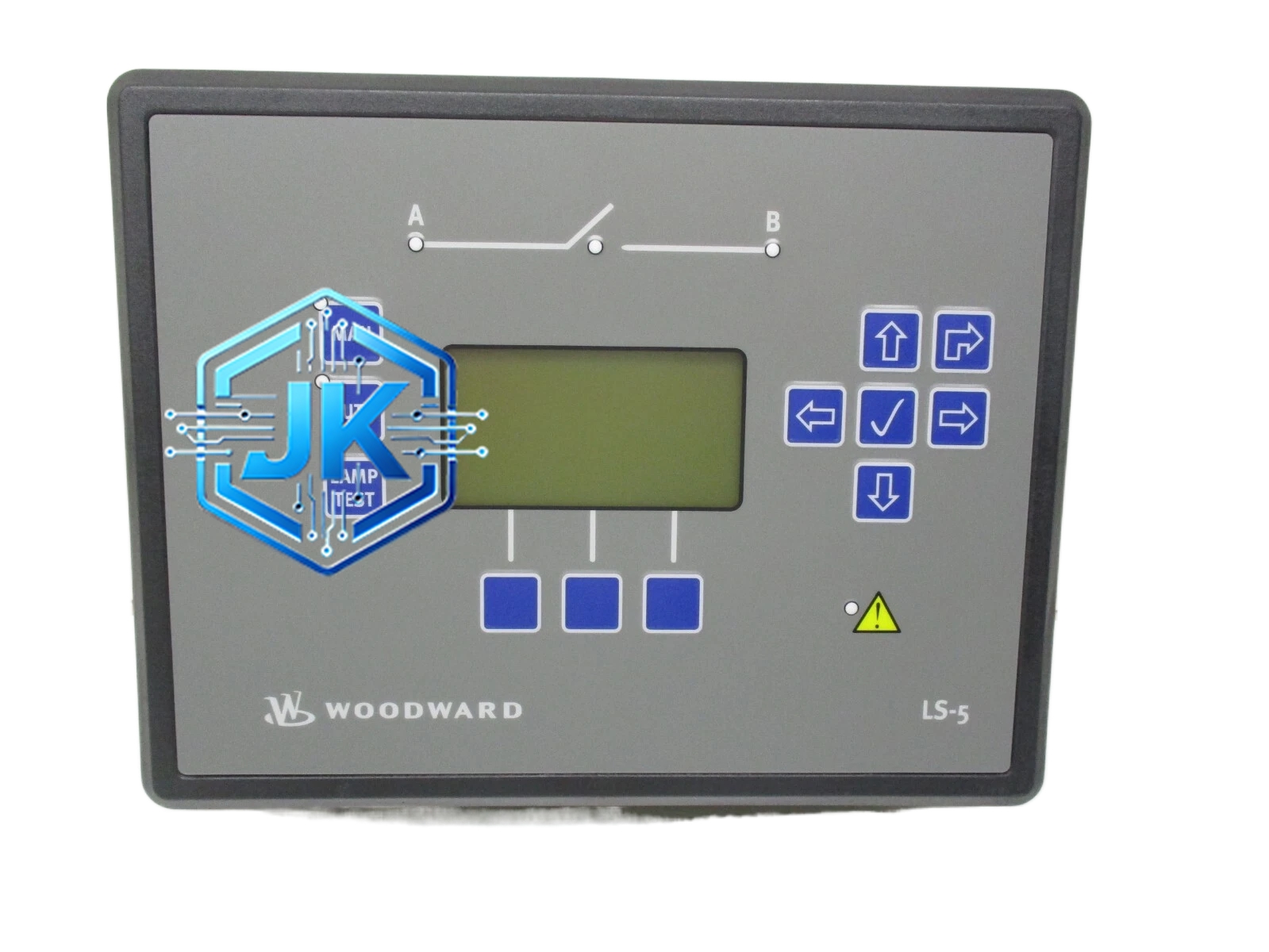

- 前面板设有 128×64 点阵 LCD、8 个操作按键、20 个 LED 指示灯

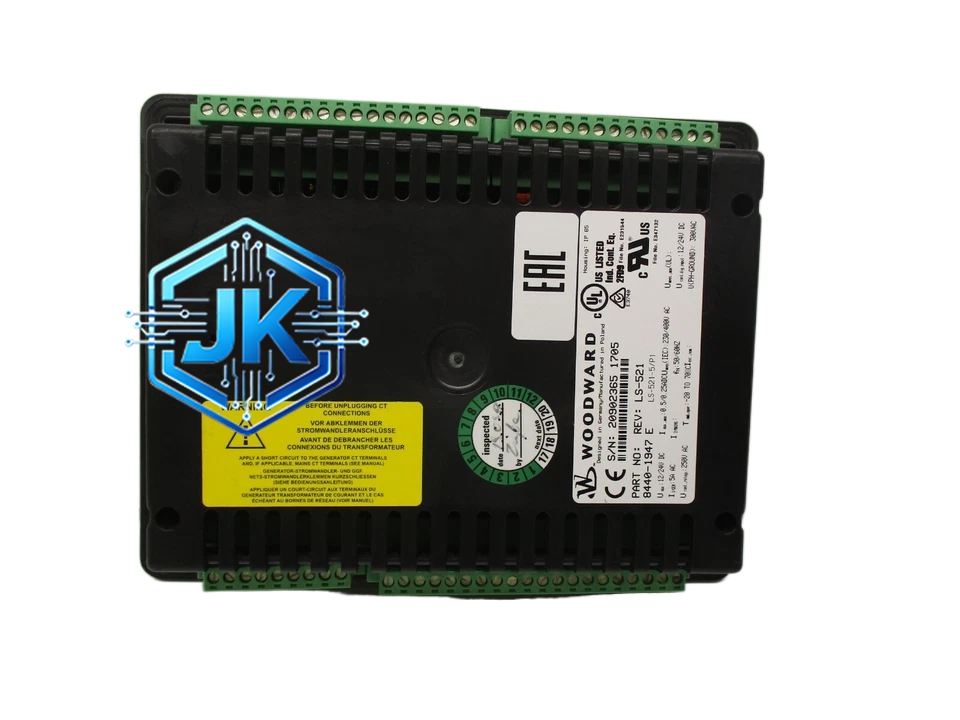

- 背面设有密集端子排，按功能分区（电源区、模拟输入区、数字 I/O 区、通信区）
- 内部包含主控板、模拟量板、数字量板、通信板、电源板共 5 块 PCB
工作原理：
实时采集各台机组的电压、电流、频率、功率和断路器状态信号。并网时自动调节待并机组的频率和相位至与母线一致后合闸。并联运行时各机组按设定下垂特性（通常有功 Droop 4%、无功 Droop 4%）自动分配负荷。1947 版本新增以太网通信，支持上位机远程监控。
安装要求：
- 19 英寸标准机柜安装，上下各预留 2U 散热空间
- 电流互感器二次侧在控制器端一点接地
- 模拟量信号使用屏蔽双绞线，屏蔽层单端接地
- 通信线使用 Woodward 专用电缆
- 接地电阻小于 0.5Ω
使用注意事项：
- 并联参数（Droop 值、同步死区、保护定值）需根据实际系统整定
- 每次增加并联机组需重新进行负荷分配校准
- 以太网通信需设置独立 IP 地址，与其他网络隔离
- 每 12 个月进行一次全面功能测试和校准
- 固件升级需使用 Woodward 8440 Series Update Tool V3.0 或更高版本
