描述

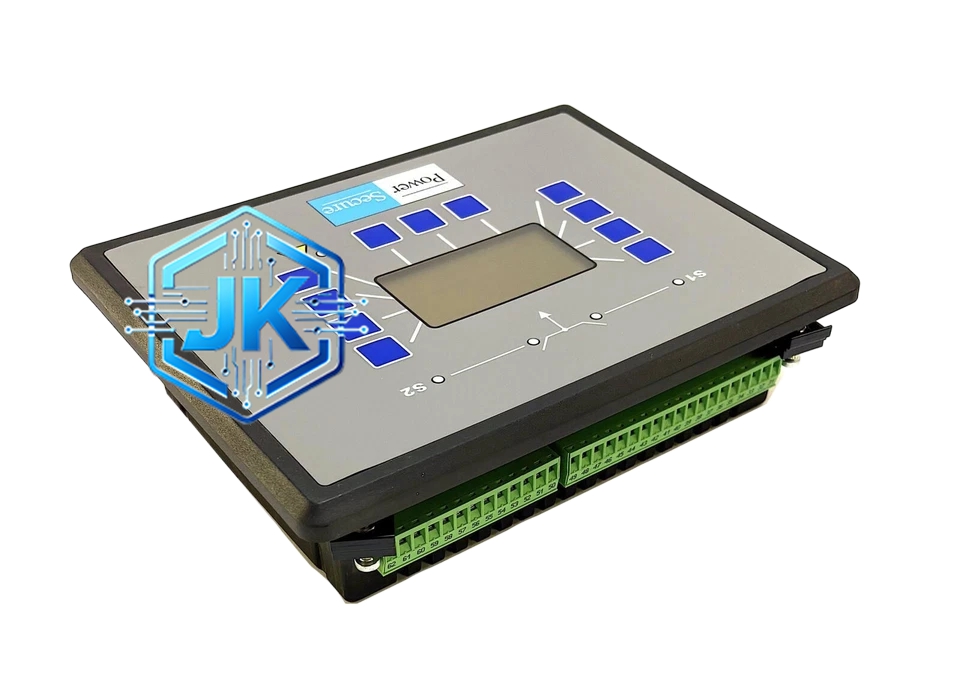

Woodward 8440-1887
技术规格
- 输入电压采样范围：85~265V AC（通过外部 PT 降压采样）
- 输入电流采样范围：0~5A（通过外部 CT 采样）
- 励磁输出：0~10A DC（连续可调），驱动励磁功率整流模块
- 电压调节精度：±0.5% 额定电压
- 响应时间：≤ 40ms（从电压突变到励磁电流开始调节）
- 通信接口：RS-485（Modbus RTU），可选 Ethernet（Modbus TCP）
- 显示：4 位 LED 数码管，显示电压、电流、功率因数
- 供电电压：24V DC 或 85~265V AC 自供电（可选）
- 功耗：≤ 5W
功能特点
- 内置电压互感器（PT）和电流互感器（CT）采样电路，也支持外部 PT/CT
- 三种控制模式可选：恒压（CV）、恒功率因数（CPF）、恒无功（CVar），通过 DIP 开关切换
- 软启动功能：开机时励磁电流从零缓慢上升，避免发电机端电压冲击
- 过压保护：电压超过 115% 额定值时自动减磁，超过 125% 时跳闸
- 欠压保护：电压低于 85% 额定值时自动增磁，低于 75% 时跳闸
- 过励磁保护：励磁电流超过 150% 额定值时限时保护
- 欠励磁保护：励磁电流低于 30% 额定值时限时保护（防止失步）
- V/Hz 限制：防止发电机在低频时过励磁导致铁芯饱和
应用场景
- 各类同步发电机（柴油/燃气/水力/风力）
- 船舶主发电机和应急发电机
- 移动电站（拖车式/集装箱式）
- 工业自备电站
- 矿山/油田现场发电
性能参数
| 参数名称 | 数值 |
|---|---|
| 电压调节精度 | ±0.5% |
| 响应时间 | ≤ 40ms |
| 励磁输出 | 0~10A DC |
| 过压保护设定 | 115% 报警，125% 跳闸 |
| 欠压保护设定 | 85% 增磁，75% 跳闸 |
| 工作温度 | -10℃ ~ +55℃ |
| 防护等级 | IP54 |
| 重量 | 约 0.4 kg |
| 尺寸 | 96mm × 96mm × 80mm（宽×高×深） |
材质构成
- 外壳：压铸铝合金 ADC12，阳极氧化处理（银色），散热面积大
- 端子：紫铜镀锡，接触电阻 ≤ 1mΩ
- PCB：双面 FR-4 玻璃纤维基板，厚度 1.6mm，三防漆涂覆
- 数码管：高亮红色 LED，4 位 7 段显示，可视距离 ≥ 5 米
- 连接器：弹簧夹紧式端子排，支持 0.5~4mm² 导线
结构特征
- 面板安装式，开孔尺寸 92mm × 92mm
- 前面板从上到下：LED 数码管（显示电压）、LED 数码管（显示电流/功率因数）、3 个 DIP 开关（模式选择）、1 个电位器（电压设定）
- 背面 2 排端子：上排为 PT/CT 输入端子（8 个），下排为励磁输出和电源端子（6 个）
- 顶部设有 RS-485 通信口（RJ11 接口）
- 底部设有接地端子（M4 螺钉）
工作原理
PT 将发电机端电压（如 400V）按比例降至 AVR 可处理的低电压（如 10V），CT 将发电机输出电流按比例降至低电流（如 1A）。AVR 内部 ADC 采样这两路信号，计算发电机端电压和功率因数。数字调节器将实际电压与设定值比较，产生偏差信号，经 PI 调节后输出控制信号驱动励磁功率整流模块（如晶闸管整流桥），调节励磁电流大小。励磁电流增大 → 发电机磁场增强 → 端电压升高；反之端电压降低，从而实现电压稳定。
安装要求
- 安装于发电机控制柜内，柜体需具备良好通风散热
- PT 和 CT 接线必须严格按照相序（A-B-C），接错会导致电压调节反向（越调越偏）
- 安装位置远离大功率变频器（变频器谐波会干扰 PT/CT 信号）
- 接地需独立，PT/CT 二次侧接地不可与动力设备共用接地线，接地电阻 ≤ 4Ω
- 励磁输出电缆截面积不小于 4mm²（铜芯）
使用注意事项
- PT 回路严禁开路！PT 开路会在二次侧产生高电压（可达数千伏），会击穿 AVR 内部电路甚至危及人身安全，务必确保 PT 回路可靠连接
- 首次使用需设置 PT 变比、CT 变比、发电机额定电压、额定电流等参数
- 不要在发电机运行时插拔 PT/CT 接线
- 每半年检查一次端子紧固情况，振动环境下端子可能松动
- 固件升级需使用 Woodward 专用工具，严禁在发电机运行时操作
