描述

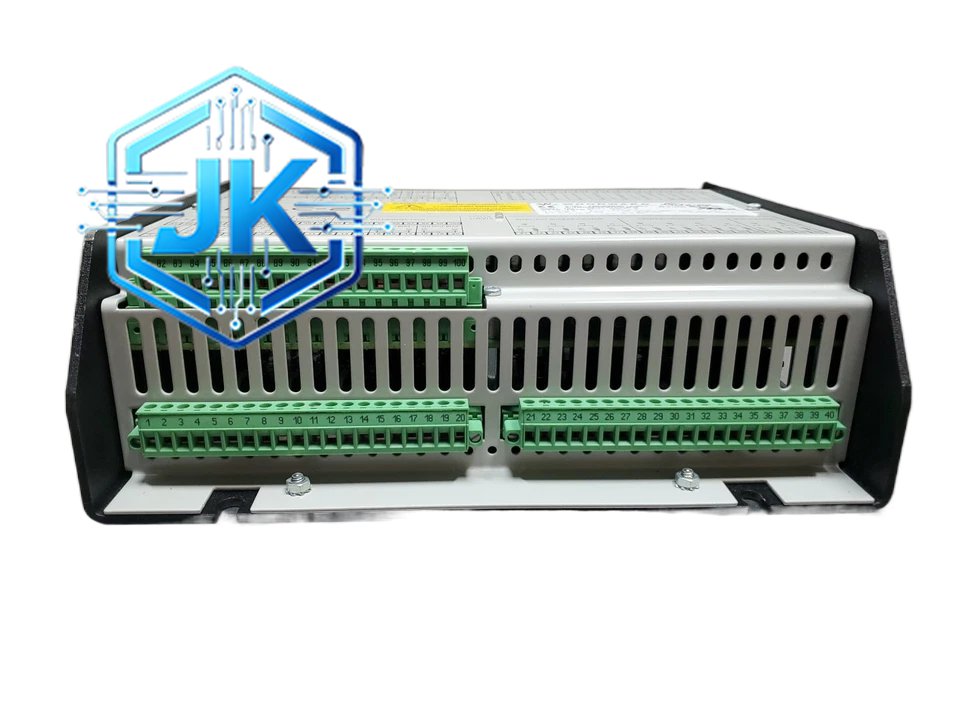

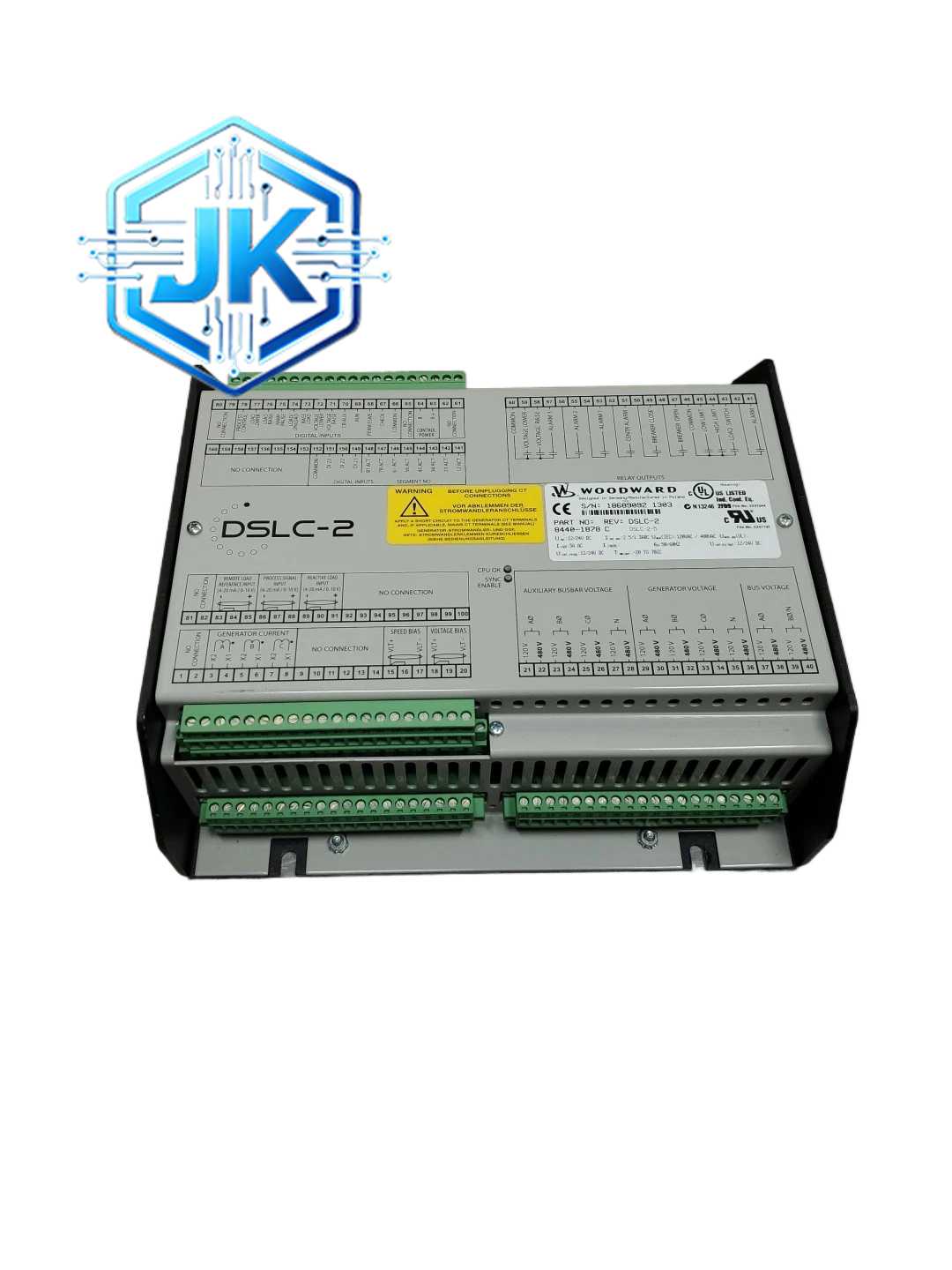

Woodward 8440-1878
技术规格：
- 输入电源： 24V DC 或 120V AC/DC。
- 输出电压： 隔离的24V DC及驱动级电压。
- 驱动能力： 单通道最大输出电流可达数安培。
- 隔离等级： 光耦或变压器隔离。
功能特点：
- 电源隔离： 提供多组相互隔离的电源轨，防止地环路干扰。
- 功率放大： 将控制板的微弱信号放大至足以驱动电磁阀或继电器的功率级别。
- 短路保护： 输出端具备电子短路保护与自动恢复功能。
- 状态反馈： 具备开路/短路故障检测并反馈给主控板。
应用场景：
作为Woodward 8440系列调速器的扩展接口板，用于驱动大电流执行器、电磁阀、报警灯及隔离外部开关量信号。
性能参数：
- 纹波电压： <50mV。
- 响应时间： <1ms。
- 功耗： 满载下发热量极低。
材质构成：
采用高导热PCB基材；功率器件配备散热片；关键隔离器件采用高品质光耦或隔离变压器。
结构特征：
插卡式设计，带有固定螺丝孔位；板面布局合理，强弱电区域严格分离；带有清晰的丝印标识和测试点。
工作原理：
外部电源经滤波、稳压及隔离变换后，为板卡内部电路供电；控制信号经光耦隔离后触发功率MOSFET或IGBT，将小电流信号转换为大电流驱动信号输出至外部负载。
安装要求：
确保与主控板之间的排线或背板连接牢固；功率输出接线需使用足够截面积的导线；注意板卡散热方向。
使用注意事项：
接线前务必确认电源极性，反接会导致板卡烧毁；更换板卡时需核对硬件版本号是否兼容；定期检查输出端子的紧固情况。
