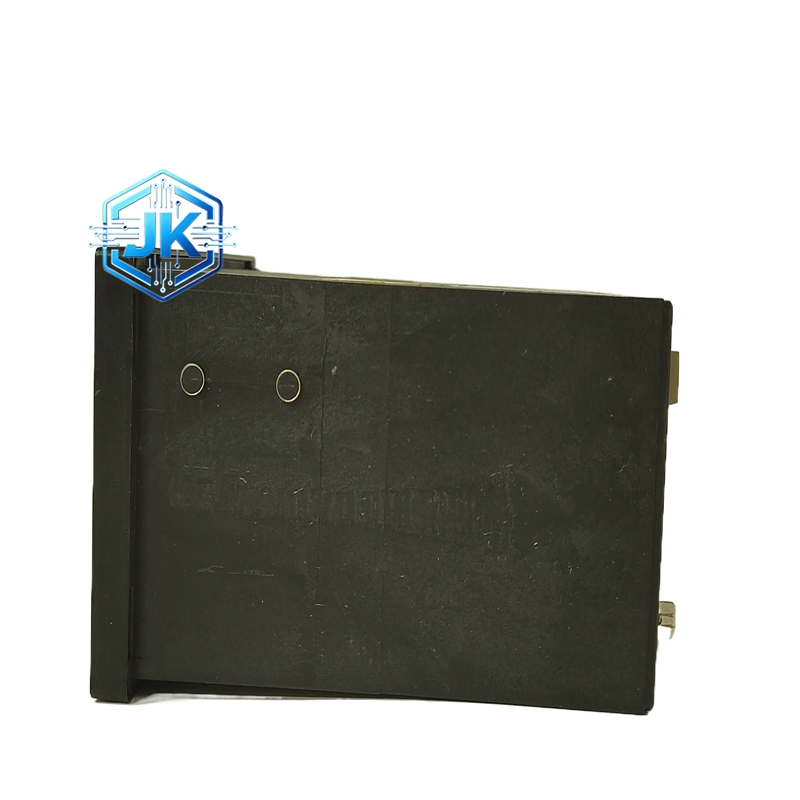

Woodward 8440-1860D
技术规格：
- 控制类型：模拟式 PID 速度/负荷控制器
- 控制模式：负荷模式（等负荷调节），转速随频率自由浮动
- 转速输入：4-20mA 或 0-10V DC（用于安全保护和超速跳闸）
- 负荷设定：4-20mA 或 0-10V DC（外部负荷设定信号）
- 负荷输出：4-20mA（至伺服阀或执行机构）
- 控制精度：负荷稳态偏差 ±0.5%
- 转速不等率：在负荷模式下不起作用（转速自由浮动）
- 电源要求：24V DC 或 120/240V AC（D 版本通常为 24V DC 供电）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 尺寸：约 280mm × 220mm × 150mm
- 重量：约 2.8kg
功能特点：
- 负荷模式下完全不参与电网调频，避免与电网调度冲突
- 转速信号仅用于安全保护（超速跳闸、低转速保护等）
- 负荷设定可通过外部电位器或 4-20mA 信号远程调整
- 内置全部安全保护功能，与速度模式完全一致
- 支持手动/自动无扰切换
工作原理：控制器接收外部负荷设定信号（4-20mA），与实际负荷反馈比较，经 PID 调节后输出 4-20mA 指令至执行机构，维持负荷恒定。转速信号仅输入至比较器用于安全判断，不参与调节运算。
安装要求：
- 负荷设定信号线使用屏蔽电缆，远离动力电缆
- 确认供电电压（D 版本多为 24V DC）
- 安装位置振动 < 0.5g
使用注意事项：
- 负荷模式控制器不可用于并网调频机组，否则会与电网调度冲突
- 每季度测试一次超速保护动作值（110% 额定转速）
- 模拟电位器每 5 年校准一次
应用场景：孤立电网工业汽轮机、自备电厂不参与调频机组、热电联产背压式汽轮机、不需要一次调频的驱动汽轮机
