描述

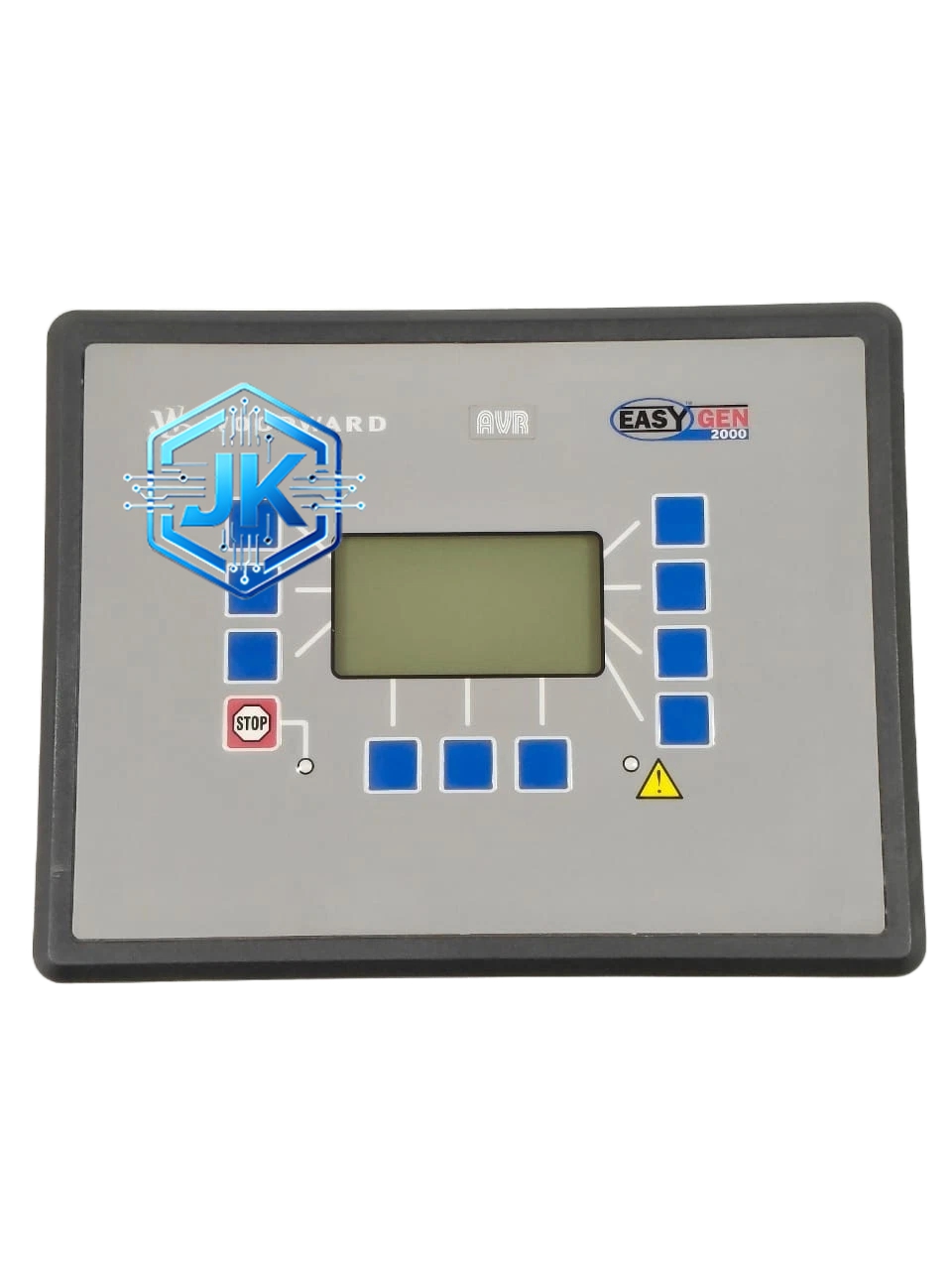

Woodward 8440-1855
技术规格：
- 供电电压：18V～32V DC，典型工作电压24V DC，功耗约5W
- 电压检测范围：30V～600V AC（三相四线制），通过外部PT接入
- 频率测量范围：40Hz～70Hz，测量精度±0.05Hz
- 相位匹配精度：±3°（增强版特有高精度）
- 同步方式：相位匹配同步 + 转差频率同步 + 电压差同步，三种方式可独立或组合使用
- 模拟量输出：4路可编程，支持0～20mA、4～20mA、0～5V、0～10V、±1V、±3V、±5V、±10V等多种输出规格
- 开关量输出：6路继电器输出，每路容量250V AC / 5A，功能可编程（断路器合闸、分闸、升速、降速、升压、降压、报警等）
- PWM输出：1路，频率1～10kHz可调，用于驱动执行器
- 通信接口：RS-485 Modbus RTU（9600～115200bps可选）+ CAN总线（250kbps）
- 显示屏：两行16字符LCD，蓝色背光，支持中英文菜单
- 尺寸：144mm × 72mm × 122mm（宽×高×深）
- 重量：约850g（不含接线端子）
- 防护等级：前面板IP42，背面IP24
- 工作温度：-20℃～+70℃，存储温度-40℃～+85℃
- 安装方式：面板嵌入式安装，开孔尺寸144mm × 72mm，安装深度≥120mm
功能特点：
- 高精度准同步并网：相位匹配精度达±3°，电压差和频率差均在设定范围内时自动合闸，并网冲击电流控制在额定电流的1.5倍以内
- 四象限无功控制：支持容性（超前）和感性（滞后）无功双向调节，功率因数设定范围0.8滞后～1.0～0.8超前，步长0.01
- 双下垂负荷分配：有功下垂（3%～10%可调）和无功下垂（2%～10%可调）独立设定，多台机组自动均衡负荷
- 恒功率因数运行模式：自动调节无功输出，维持设定功率因数恒定，适用于对功率因数有考核要求的用户
- 软启动/软停机：ramp up和ramp down时间独立设定（0～60秒，步长1秒），避免负荷突变对电网和发动机的冲击
- 死母线自启动（黑启动）：在无母线电压条件下，控制器自主建压建频，建立稳定电压和频率后自动合闸，是微电网和船舶电站的关键功能
- 孤岛检测与保护：实时监测母线状态，检测到母线失电后自动发出脱网指令，防止非计划孤岛运行对维修人员造成危险
- 逆功率保护：当检测到发电机向母线送出负功率（即发电机变为电动机）时，立即分闸并报警，保护发动机不被拖动
- 事件记录（黑匣子）：内置非易失性存储器，记录最近32次故障事件和操作事件，包含时间戳、事件类型和参数值，支持通过通信接口下载
- 多级密码保护：分为操作员级、工程师级、管理员级三级密码，不同级别对应不同操作权限，防止误操作和未经授权的参数修改
- 自检功能：上电自动检测内部电路、存储器、通信接口和输出通道，发现故障时LCD显示故障代码
结构特征：
- 外壳：阻燃ABS工程塑料，符合UL94 V-0标准
- 前面板：LCD显示屏、4个操作按键（上/下/确认/返回）、6个LED状态指示灯（电源、运行、故障、同步、合闸允许、报警）
- 接线端子：底部配置3排插拔式接线端子，共约40个端子，包含电源、传感器输入、模拟量输出、开关量输出、通信接口，接线方便且防误插
- 散热方式：自然散热，外壳两侧设有散热槽
工作原理：
控制器通过外部PT和CT实时采集母线电压、频率、相位和发电机端电压、频率、相位信号。上电后，控制器首先检测母线是否有电：若有电，则进入同步模式，实时比较发电机与母线的电压差、频率差和相位差，当三者均在设定允许范围内时，发出合闸指令完成并网；并网后根据设定的控制模式（等时/下垂/恒功率因数）实时调节发电机输出功率。若母线无电，则进入死母线模式，控制器自主建压建频，建立稳定后自动合闸。整个过程无需人工干预。
应用场景：
船舶主电站（多台发电机并联）、海上石油平台电力系统、大型工业自备电站（多台500kW以上机组并联）、数据中心UPS并联系统、偏远地区微电网、矿山自备电站
安装要求：
- 面板开孔尺寸严格按144mm × 72mm执行，安装深度不小于120mm，确保散热空间
- 电压互感器（PT）和电流互感器（CT）的二次侧信号线必须使用屏蔽双绞线，屏蔽层单端接地
- RS-485通信线采用双绞屏蔽线，总线末端需加120Ω终端电阻
- CAN总线同样需要120Ω终端电阻，总线长度不超过100m
- 供电线与信号线分开布线，间距不小于15cm，避免电磁干扰
使用注意事项：
- 上电前务必确认供电电压为24V DC，极性不可接反，接反将烧毁内部电路
- 参数修改需输入对应级别密码，建议由Woodward认证工程师操作
- 首次使用需进行初始化配置，包括电压比、电流比、下垂值、保护定值等，建议使用Woodward专用配置软件
- 定期检查LCD显示是否正常，确认无故障报警
- 每次停机后需保存参数至非易失性存储器，断电不丢失
