描述

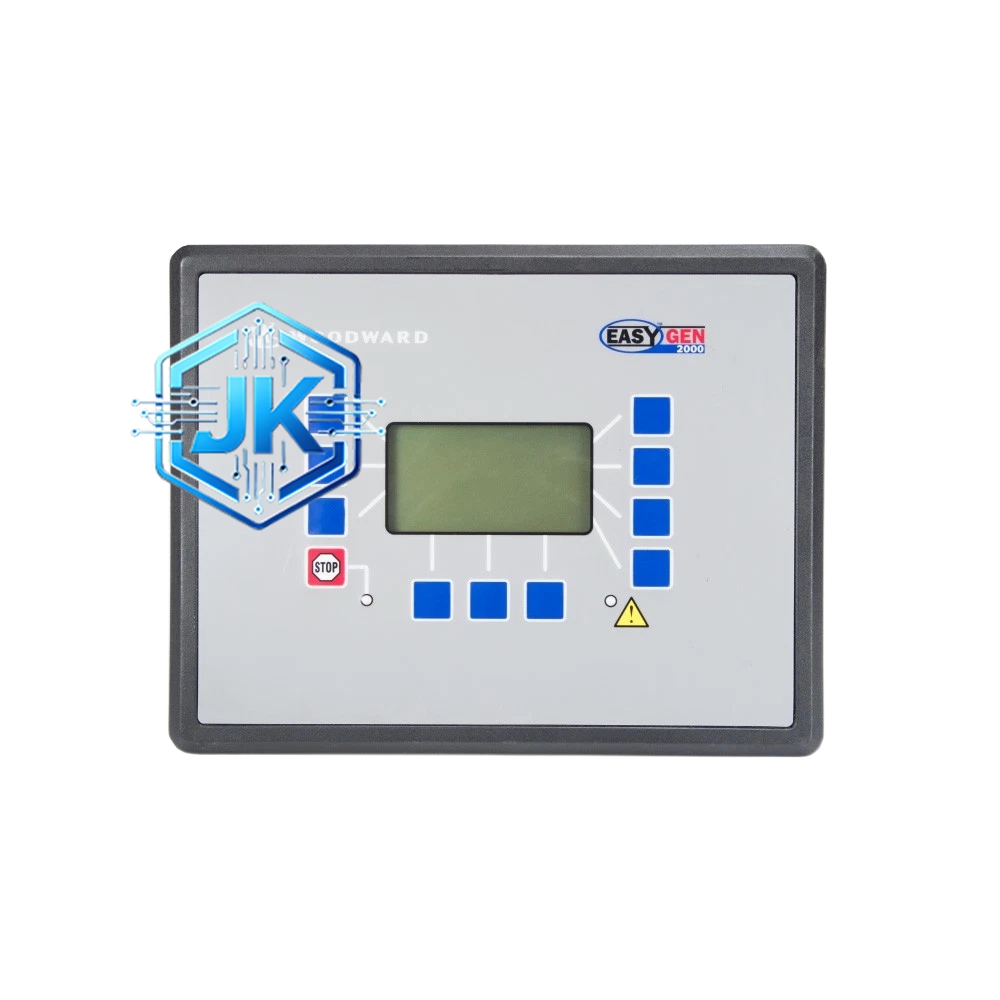

Woodward 8440-1818
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz
- 输入通道：8路模拟量输入（4-20mA / 1-5VDC）、4路RTD输入、8路数字量输入
- 输出通道：4路模拟量输出（4-20mA）、6路继电器输出、2路可编程频率输出
- 通信接口：Ethernet（10/100Mbps）、RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm × 85mm
功能特点：
- 全数字PID调节，调节精度±0.01%
- 支持Droop（0-5%可调）和Isochronous（等时）两种模式
- 内置发电机保护：过压、欠压、过频、欠频、逆功率、失磁
- 支持ATS（自动转换开关）控制逻辑
- 内置Web服务器，支持浏览器远程监控
- 支持与Woodward 9905执行器直接数字通信
- 固件支持OTA远程升级
- 内置SD卡槽，支持运行数据记录
应用场景：
- 燃气轮机发电机组调速（1-30MW）
- 柴油发电机组调速（500kW-20MW）
- 船用发电机组控制
- 移动电站（集装箱式）
- 数据中心备用电源调速
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，阻燃等级UL94 V-0
- 电路板：8层PCB，沉金 + 三防漆
- 端子：磷铜镀锡，接触电阻小于1mΩ
- 显示屏：5英寸彩色TFT LCD，阳光下可读
结构特征：
- 面板嵌入式安装，开孔尺寸138mm × 138mm
- 前面板带5寸彩色LCD和6个薄膜按键
- 后面板带双以太网口、RS-485口、CAN口、USB口
- 顶部带状态指示灯（运行/故障/通信/报警）
工作原理：控制器接收来自发电机的电压、频率、电流信号和转速传感器信号，与设定值比较后经数字PID运算输出控制信号。通过4-20mA模拟量或数字总线（Woodward Net协议）驱动9905系列执行器，控制燃料阀开度，实现转速/频率的精确调节。所有运行参数通过以太网上传至上位SCADA系统。
安装要求：
- 面板嵌入式安装，开孔尺寸138mm × 138mm，安装深度不小于80mm
- 周围留有至少30mm散热空间
- 通信线缆使用Cat5e以上屏蔽网线
- 24VDC电源需配备浪涌保护器
- 接地电阻小于4Ω
使用注意事项：
- 首次上电需进行出厂参数恢复和现场参数配置
- 每半年导出一次运行日志和故障记录
- 固件升级前必须备份全部参数
- LCD屏幕避免长时间阳光直射
- 每年清洁一次散热风扇滤网
