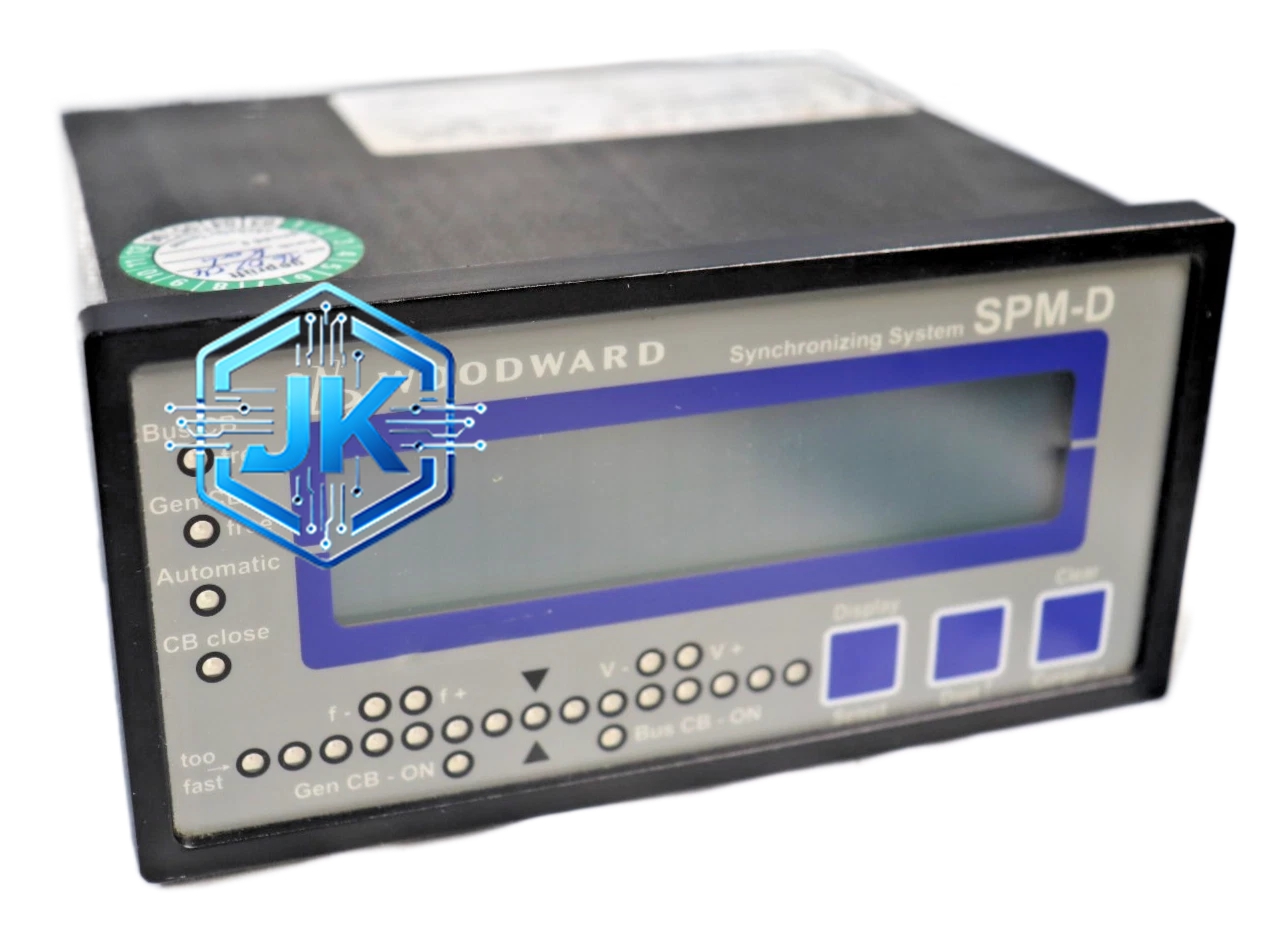

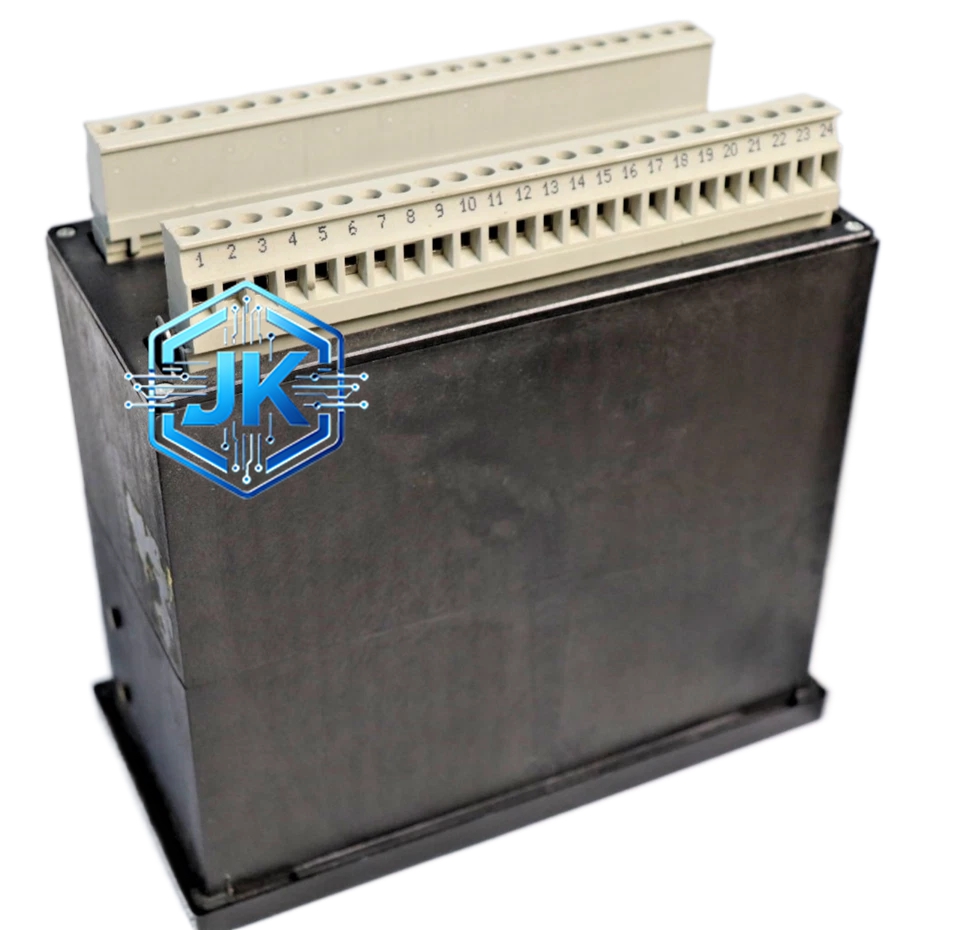

Woodward 8440-1301
技术规格：
- 供电电压：18V～32V DC，典型工作电压24V DC
- 电压检测范围：30V～600V AC（三相）
- 频率测量范围：40Hz～70Hz，精度±0.1Hz
- 相位匹配精度：±5°
- 同步方式：相位匹配同步 + 转差频率同步
- 模拟量输出：2路可编程（0～20mA或4～20mA），电压可设定（±1V、±3V、0～5V、0～10V）
- 开关量输出：3路继电器输出（断路器合/分、升速、降速）
- 通信接口：Modbus RTU（RS-485）
- 显示屏：两行16字符LCD，带蓝色背光
- 尺寸：144mm × 72mm × 122mm
- 重量：≥800g
- 防护等级：前面板IP42，背面IP24
- 工作温度：-20℃～+70℃
功能特点：
- 自动准同步并网：实时比较待并发电机与母线的电压、频率、相位，满足条件后自动合闸
- 有功/无功负荷分配：支持下垂特性实现自动功率均衡，下垂率可设定（1%～10%）
- 恒功率因数控制：功率因数可设定（0.8滞后～1.0～0.8超前）
- 软卸载功能：发电机脱网时逐步减负荷，避免逆功率冲击
- 死母线运行：无母线电压时可自主建压建频，建立电压和频率后合闸
- 孤岛检测：自动检测母线失电，防止非计划孤岛运行
- 发电机保护：过压（59）、欠压（27）、过频（81O）、欠频（81U）、逆功率（32R）、过载（51）全覆盖
- 操作模式：运行（Run）、检查（Check）、允许（Permissive）、禁止（Off）四种模式
- 多级密码保护：参数设置受密码保护，防止误操作
应用场景：
船舶电站管理系统、海上平台电力系统、工业多机并联电站、微电网并离网切换、数据中心备用电源并联
安装要求：
- 面板开孔144mm×72mm，安装深度≥120mm
- 电压互感器和电流互感器信号线需使用屏蔽电缆，屏蔽层单端接地
- 通信线采用双绞屏蔽线，终端加120Ω电阻
